Импорт и экспорт данных модели в формате IFC осуществляется согласно используемым настройкам транслятора. IFC-трансляторы определяют правила преобразования и интерпретации элементов в Archicad и во внешних приложениях.
В состав Archicad входит набор преднастроенных IFC-трансляторов, оптимизированных для импорта/экспорта данных.
Большинству пользователей не требуется менять никакие настройки IFC-трансляторов для выполнения операций экспорта и импорта. Достаточно просто выбрать преднастроенный Транслятор в диалоге Открытия (при импорте модели в формате IFC) или Сохранения Как/Объединения (при экспорте модели в IFC-файл).
Важное Замечание, о Трансляторах и Файлах Шаблонов
Если вы импортируете IFC-модель при помощи функций Открытия или Связывания IFC, то необходимо выбрать IFC-транслятор для Импорта, сохраненный в файле Шаблона, который также должен быть указан вами.
Если вы импортируете IFC-модель при помощи функции Объединения, то необходимо выбрать IFC-транслятор для Импорта, который сохранен в файле Шаблона, используемого для Основного Проекта.
Диалога IFC-трансляторов - Общий Обзор

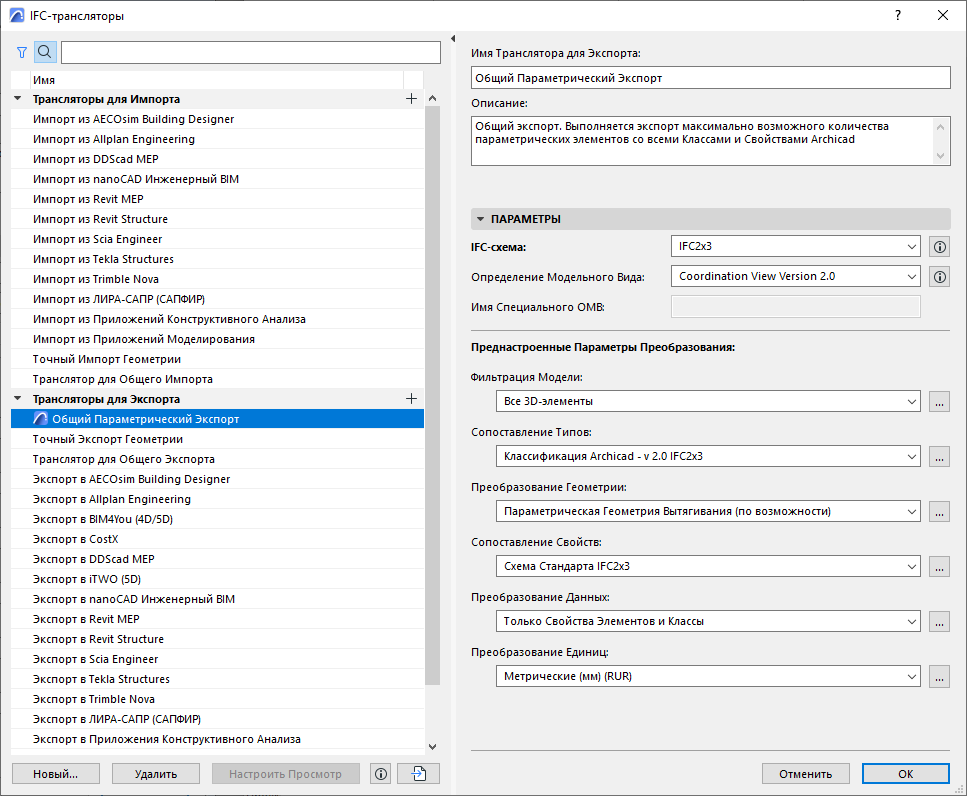

Диалог IFC-трансляторы (Файл > Взаимодействие > IFC > IFC-трансляторы) предназначен для просмотра или редактирования существующих и создания новых Трансляторов.
Список Трансляторов располагается в левой части диалога. Наименования Трансляторов содержат информацию об их предназначении, например, “Импорт из Приложений Моделирования” или “Экспорт в Tekla Structures.”
Трансляторы делятся на группы Трансляторов для Импорта и Трансляторов для Экспорта. Трансляторы, относящиеся к разным группам, имеют разные параметры, поэтому они могут использоваться только в тех операциях, для которых они предназначены.
Для поиска по списку Трансляторов можно воспользоваться полем, расположенным в верхней части диалога.
Кнопка фильтрации позволяет ограничить список по IFC-схеме: IFC2x3, IFC4 или IFC4x3
Один из Трансляторов для Экспорта используется в качестве Транслятора Предпросмотра и помечается значком программы:

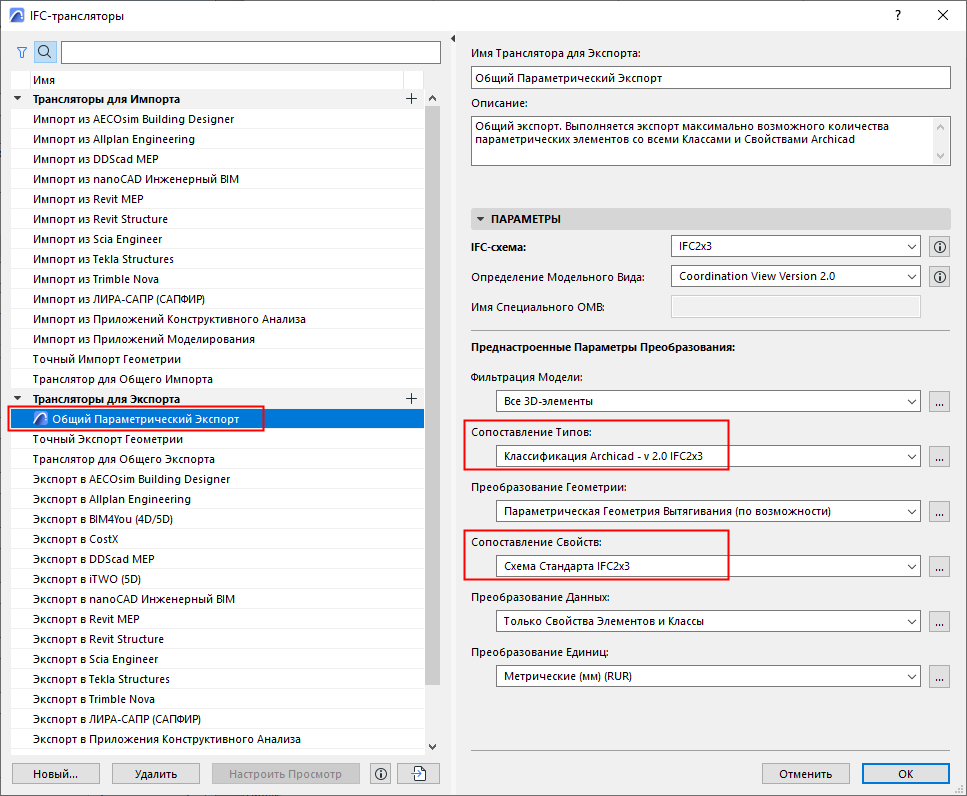

Транслятор Предпросмотра также применяется для сопоставления по умолчанию определений, необходимых для работы с IFC-данными в Archicad . Эти основные параметры сопоставления располагаются в двух наборах Преднастроенных Параметров Транслятора Предпросмотра.
Настройки Сопоставления Типов для Экспорта
Преднастроенный набор Сопоставления Типов Транслятора по Умолчанию служит для назначения IFC-типа каждому экспортируемому элементу. IFC-тип в свою очередь влияет на набор доступных для элемента IFC-свойств.
Настройки Сопоставления Свойств для Экспорта (ранее называвшиеся Параметрами IFC-схемы)
На основе IFC-типа преднастроенный набор Сопоставления Свойств Транслятора Предпросмотра обеспечивает набор IFC-свойств для связанных с IFC-данными функций. Например, вы можете осуществлять поиск и выбор элементов по IFC-свойства, а также применять их в каталогах:
в качестве критериев диалога Найти и Выбрать;
в качестве критериев Интерактивных Каталогов
в Выносках (например, в Выноске Классификации и Свойств и в Выноске ID и Свойств )
Менеджер IFC-проекта
в Параметрах Элементов (панель Классификация и Свойства)
Во всех этих разделах интерфейса Archicad используется Сопоставление Свойств, определяемое Транслятором Предпросмотра.
для экспорта модели с использованием отображаемых в текущей модели Свойств
Для отображения IFC-свойств в Archicad в соответствии с определенными IFC-стандартами. Например, для использования IFC-свойств, определяемых стандартом COBie 2 для Экспорта в США откройте диалог IFC-трансляторов и выберите в качестве Транслятора Предпросмотра “COBie 2 Export (US)”.
Прим.: Настройки Сопоставления Свойств содержат особые параметры, относящиеся к Трансляторам. В версиях, предшествующих Archicad 21, эти параметры настраивались на уровне проектов в диалоге Настройки IFC-схемы.
Для получения информации о миграции наследуемых IFC-схем см. руководство по Выполнению Миграции.
Выберите из списка нужный Транслятор для Экспорта.

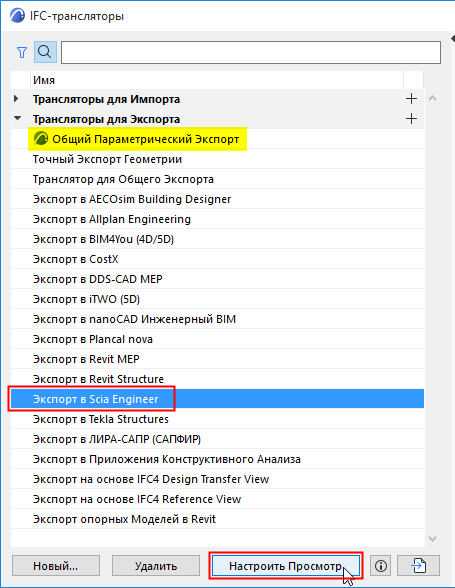

В нижней части диалога нажмите кнопку Настроить Просмотр.Рис. 1. Настроить Транслятор Предпросмотра

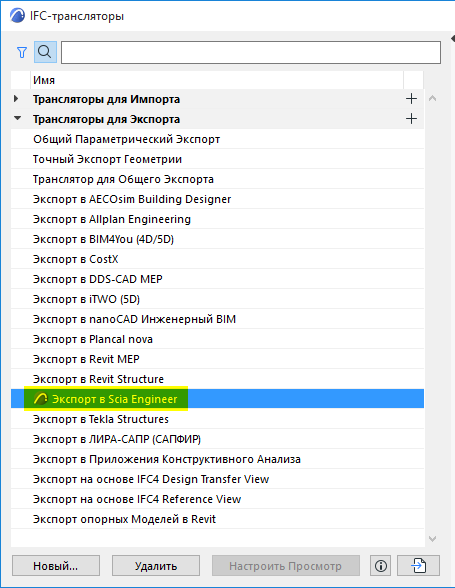

Выбранный Транслятор будет помечен значком программы, означающим что он будет использоваться для Предпросмотра:Рис. 2. Новый Транслятор для Предпросмотра
Управление Трансляторами
Создание Нового/Дублирование Существующего Транслятора
Выполните одно из следующих действий:

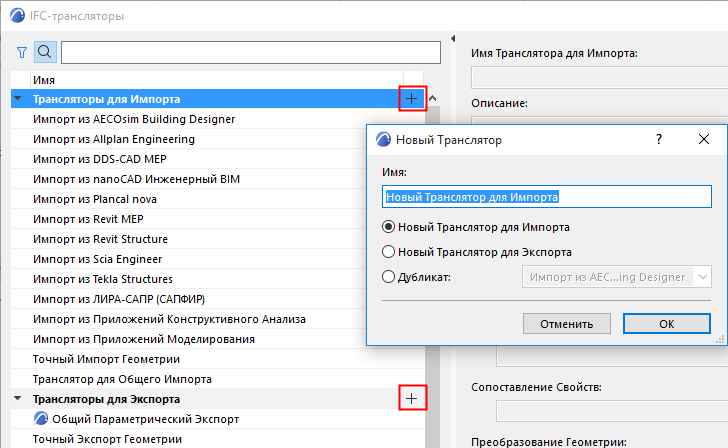

В нижнем левом углу диалога нажмите кнопку Новый или
Сделайте щелчок на символе Плюс в строке названия группы Трансляторов (Трансляторов для Импорта или Трансляторов для Экспорта).
Удаление Транслятора
Выберите из списка нужный Транслятор и нажмите в нижнем левом углу диалога кнопку Удалить.
Многовариантный выбор Трансляторов не поддерживается.
Каждая группа должна содержать хотя бы один Транслятор (один для Импорта и один для Экспорта).
Прим.: При удалении Транслятора Предпросмотра появляется сообщение о необходимости выбрать Транслятор для Экспорта, который будет выполнять функцию Транслятора Предпросмотра. См. такжеТранслятор Предпросмотра ниже.
Отмена Изменений в диалоге IFC-трансляторов
Нажатие кнопки Отмена в диалоге IFC-трансляторов приводит к отмене всех изменений, сделанных не только в основном диалоге, но и во всех дополнительных диалогах Преднастроенных Параметров Преобразования.
Импорт Трансляторов
Чтобы импортировать Трансляторы из другого проекта:

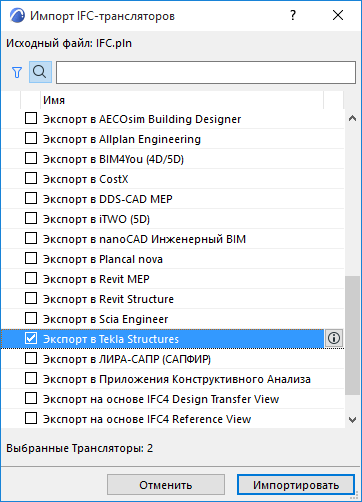

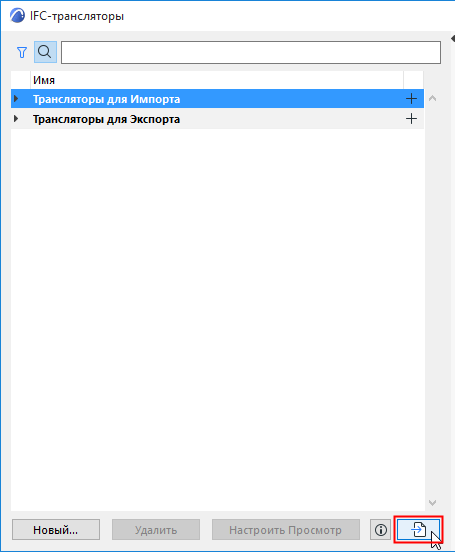

Нажмите кнопку Открыть. В открывшемся диалоге выберите Трансляторы, которые требуется импортировать в текущий проект.
Нажмите кнопку Импорт. Если наименования импортируемых Трансляторов совпадают с наименованиями Трансляторов, уже присутствующих в проекте, то появляется диалог, позволяющий Заменить, Импортировать с расширенными именами или Пропустить дублирующиеся Трансляторы.
Импорт Настроек Сопоставления
Некоторые определения Сопоставления IFC-трансляции можно импортировать в проект из внешних файлов. См. следующие разделы:
