Содержимое Текста

В панели Текстовой Информации: выберите способ отображения значения высоты.

Эта панель присутствует в диалогах:

  • Параметры Размерного Текста
  • Параметры Отметки Уровня

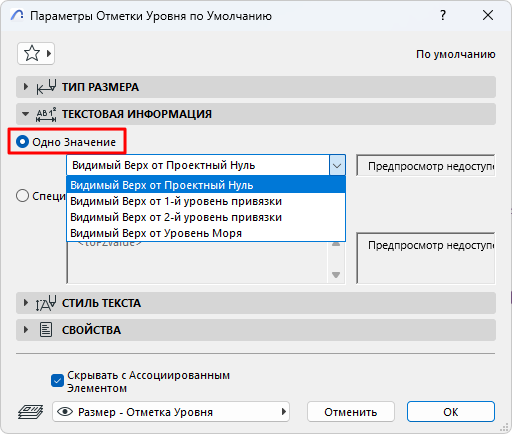

Одно Значение (Отметка Уровня)

Базовый вариант, предназначенный для отображения отметки видимого верха элемента.


Прим.: под "видимым верхом" подразумевается отображаемый в данный момент верх элемента (который зависит от действующих настроек Неполного Показа Конструкций).

Выберите уровень привязки, от которого будет измеряться отметка видимого верха элемента:

  • Проектный Нуль
  • Уровень Моря
  • Другой уровень привязки

Для настройки уровней привязки воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Уровни Привязки

Специальный Текст

"Специальное Значение" - этот вариант позволяет отображать больше информации за счет использования Автотекстов и разных уровней привязки.

Вы также можете добавить собственный текст и верхние индексы, а также форматированный многострочный текст.

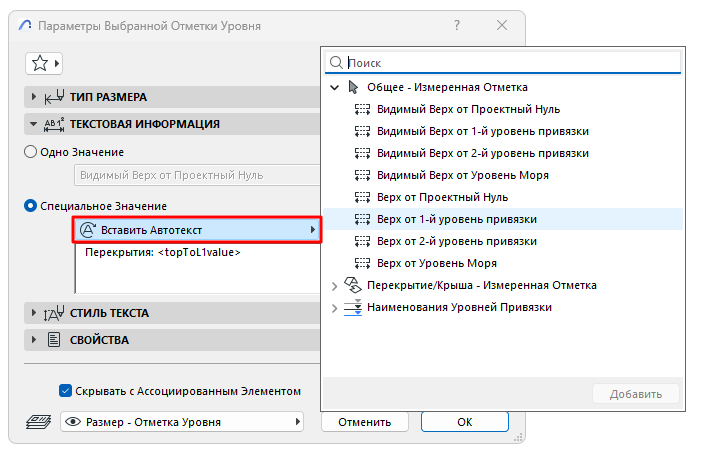

Вставить Автотекст (Отметка Уровня)

Нажмите эту кнопку, чтобы выбрать другую отметку высоты (отличную от видимого верха) и другой уровень привязки.


  • При редактировании размещенной отметки уровня: доступные Автотексты зависят от типа элемента.
  • Наименования уровней привязки могут отображаться при помощи Автотекстов (это текстовые строки)
  • Вы можете разделить текст на несколько строк (нажмите Enter для перехода на новую строку) и/или добавить пользовательский текст.

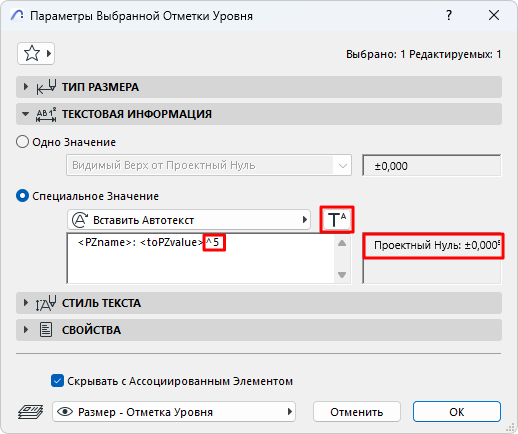

Добавление верхнего индекса в размерный текст

Нажмите кнопку Вставить Верхний Индекс, затем введите его текст. (Символ отображается в диалоге в знака вставки - каре.)

Чтобы продолжить текст обычным шрифтом, снова нажмите кнопку Вставки Верхнего Индекса.


Прим.: Если размер уже содержит верхний индекс из-за использования функции Дополнительной Точности, настраиваемой при помощи команды меню Параметры > Рабочая Среда Проекта > Размеры, перед вставкой собственного верхнего индекса добавьте пробел. В противном случае в размерном тексте будет отображаться символ каре.

Настройте единицы измерения с помощью команды меню Параметры > Рабочая Среда Проекта > Размеры).

См. Размеры.
