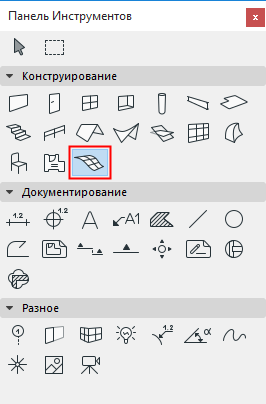

Инструмент 3D-сетка

Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.

Инструмент 3D-сетка строит поверхности, поверхности с боковыми плоскостями и объемные тела путем определения требуемых вершин и интерполяцией между ними.

3D-сетка строится на основании плоскости в основании и ребер сетки.

Вы строите контур 3D-сетки, определяя тем самым ее базовую плоскость (плоскость привязки). Затем Вы можете приступить к поднятию ее высотных точек над базовой плоскостью с формированием ребер и плоскостей между ними.

Для получения дополнительной информации, см. 3D-сетки.

Параметры 3D-сетки - панель Форма и Расположение

Высота 3D-сетки. Укажите глубину (если она имеется), на которую 3D-сетка будет простираться ниже плоскости привязки.

Результирующая отметка основания будет отображена в Информационном табло.

Смещение относительно Собственного этажа Установите высоту Плоскости привязки 3D-сетки относительно Собственного этажа.

Собственный Этаж

См. Собственный этаж.

Способ построения 3D-сетки

Выберите вариант построения 3D-сетки:

Только Верхняя Поверхность
С Боковыми Поверхностями
Твердое Тело

Строительный Материал: Воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал 3D-сетки.

Параметры 3D-сетки - панель Отображение на Плане и в Разрезе

см. Отображение Элементов на Плане и в Разрезе

Прим.: Эти установки применяются только для 3D-сеток, имеющих форму объемного тела.

Прим.: Тип линии показа 3D-сеток на удаленных этажах устанавливается в диалоге команды Параметры > Рабочая среда проекта > Наследуемый Режим.

Выбор ребер. Укажите, следует ли показывать Все ребра или Ребра, определенные пользователем (то есть, только те ребра, которые были определены Вами по построении 3D-сетки.)
Перо ребра. Используйте это всплывающее меню для присвоения пера как ребрам, определяемым пользователем, так и генерируемым ребрам.

Штриховки Поверхностей

См. Назначение Штриховки Поверхности.

Параметры 3D-сетки - панель Модель

Эта панель управляет 3D-отображением 3D-сетки.

Для получения дополнительной информации, см. Привязка 3D-текстуры.

3D-отображение

Управляет отображением (четко и сглажено) ребер в 3D-модели.

Четко Все Ребра: В этом случае 3D-сетки отображаются в 3D-окне с помощью четких треугольников.
Четко Ребра Пользователя: В 3D-окне ребра пользователя будут отображаться четко, а все остальные - сглажено.
Сглажено Все Ребра: Все ребра, формирующие поверхности 3D-сетки, будут отображаться сглажено.
Если выбран вариант Сглаженно Все Ребра, то в 3D будут отображаться только созданные пользователем ребра.
