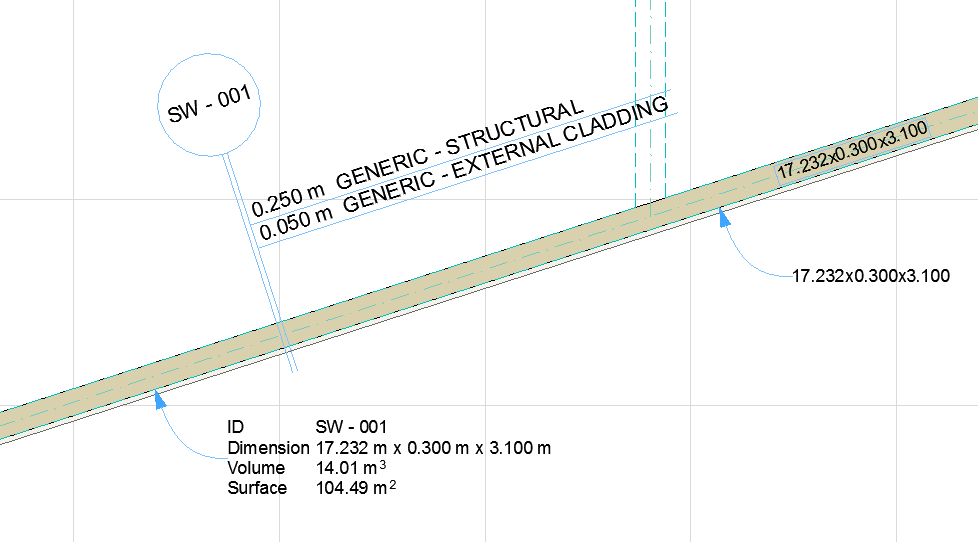

Un elemento puede tener cualquier número de Etiquetas. Aunque el elemento anfitrión forme parte de un Módulo Vinculado o esté reservado por otro usuario, puede colocar la Etiqueta.
Archicad viene con un conjunto de Etiquetas incluidas, con contenido áltamente personalizable.
Puede incluso crear su propia Etiqueta guardando elementos de dibujo 2D, incluyendo Autotexto.
Métodos Geométricos para Etiquetas: Asociativas e Independientes
Existen dos modos de colocar una etiqueta con la Herramienta Etiqueta:
Las etiquetas Independientes no son asociativas con ningún elemento. Normalmente, usará una etiqueta independiente para visualizar información que no procede del modelo (p. ej. “muro a ser demolido”).Figura 1. Etiqueta Independiente
Las etiquetas Asociativas se colocan haciendo clic en un elemento. La etiqueta permanece asociada al elemento incluso si se mueve o modifica el elemento. Si son aplicables, si hay cambios en algún valor de parámetro serán actualizados en la etiqueta de forma automática.Figura 2. Etiqueta Asociativa
Note:
Si elimina un elemento, sus etiquetas asociativas también se eliminan.
Por defecto, una Etiqueta será ocultada si su elemento asociado está oculto (por ejemplo en una capa oculta). Para mostrar la Etiqueta de todos modos, vaya a las Definiciones de Herramienta Etiqueta y desmarque "Ocultar con el Elemento Asociado".
Los elementos multi-piso deben ser etiquetados en cada piso separadamente.
Métodos de Emplazamiento de Etiquetas : Simple y Detallado
El método Simple coloca la Etiqueta con un clic, usando la punta de la flecha y el tipo de línea/ángulo de inicio del puntero (si está activo) como se definió en el Cuadro Info o en la Definición de Etiquetas.Figura 3. Emplazamiento Simple
El método Detallado requiere tres clics (o dos, si el ángulo de inicio de la línea del puntero está bloqueada), dándole mayor control sobre la colocación de la línea de puntero.Figura 4. Emplazamiento Detallado
Véase Línea Testigo para más detalles sobre las definiciones de la Línea del Puntero.
