Etiqueta del Símbolo con Información de Elemento

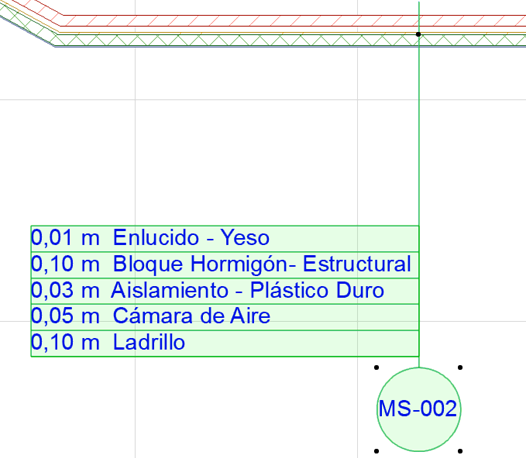

Las Etiquetas del Símbolo pueden mostrar cualquier tipo de información sobre el elemento en el dibujo, por ejemplo, las distintas capas de un Muro compuesto.

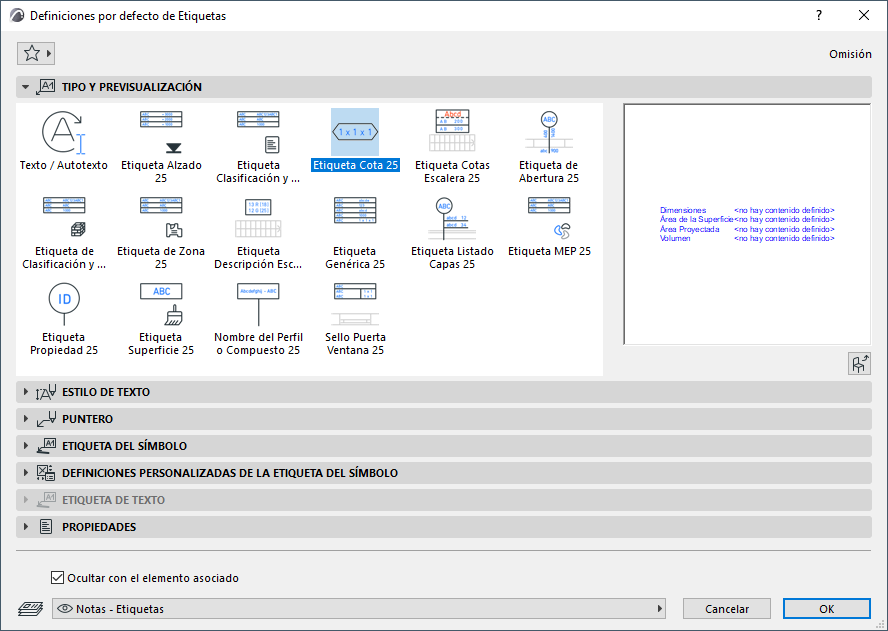

Las Etiquetas de Símbolos son Objetos GDL. Junto con las Etiquetas de Texto/Autotexto, están disponibles desde el desplegable de Herramienta Etiqueta y desde las Definiciones de la Herramienta Etiqueta.
Las siguientes son las Etiquétas de Símbolo estándar disponibles en la biblioteca por defecto.
|
Etiquetas de Símbolo y Datos Visualizados |
||
 |
Etiqueta de Clasificación y Propiedades |
Parámetros del Elemento Clasificación y Propiedades Propiedades IFC |
 |
Etiqueta de Clasificación y Propiedades de Componente |
Clasificación y Propiedades de Componentes |
 |
Nombre del Compuesto o Perfil |
ID de Elemento/Vínculo |
 |
Etiqueta de Dimensiones |
Dimensiones Área Volumen |
 |
Sello de Puerta Ventana |
ID de Elemento/Vínculo Dimensiones Superficies |
 |
Etiqueta de Cota de Nivel |
Cotas de Alzado |
 |
Etiqueta Genérica |
ID de Elemento/Vínculo Nombre Cotas de Alzado Dimensiones Área Volumen Lista de Capas Nombre del Compuesto/Perfil/Material de Construcción Superficies |
 |
Etiqueta de Abertura |
ID de Puerta/Ventana Dimensiones Propiedades |
 |
Etiqueta de Propiedad |
ID de Elemento/Vínculo Nombre Valores de Propiedades |
 |
Etiqueta de Listado de Capas |
Propiedades del Material de Construcción ID de Elemento/Vínculo Dimensiones Lista de Capas |
 |
Etiqueta de Descripción de la Escalera |
Dimensiones Parámetros |
 |
Etiqueta de Medidas de la Escalera |
Dimensiones Específicas de Escalera (Ancho, Altura Contrahuella, Profundidad de la Huella, Número de Contrahuellas) |
 |
Etiqueta de Superficie |
Superficies |
 |
Etiqueta Zona |
Nombre, Número y Área Calculada de Zona |
Ver también Etiquetar Muros Cortina.
Ver también Seleccionar Superficie (para Etiquetas de Superficie).
No se puede colocar cualquier etiqueta en cualquier tipo de elemento. Por ejemplo, si inintencionadamente coloca un Sello de Puerta/Ventana a un Pilar, un texto de “marcador de posición” le informará del error.

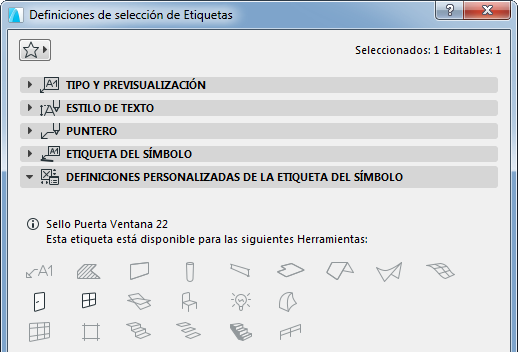

Para más detalles, consulte Definiciones Personalizadas para Etiquetas del Símbolo.
Puede incluso crear su propia Etiqueta guardando elementos de dibujo 2D, incluyendo Autotexto.
