Desplazar 1D a 2D

El Desplazamiento siempre ocurre en una dirección (uno al otro): las Partes ajustadas serán desplazadas a sus objetivos; las Partes objetivo permanecerán sin cambios.

	DESPLAZAR PARTE 1D
Desplazar 1D a 2D

Este ajustador desplaza la Parte 1D al borde más cercano de la Parte 2D de destino (no el punto más cercano) - siempre que el borde objetivo todavía esté dentro del rango del "Máx. desplazamiento"

Opciones de Desplazamiento 1D a 2D

Vamos a usar un ejemplo de dos muros conectados a un pilar. Cada muro tiene un grosor de núcleo diferente y se coloca con la cara externa alineada con el pilar.

A picture containing text, device, screenshotDescription automatically generated

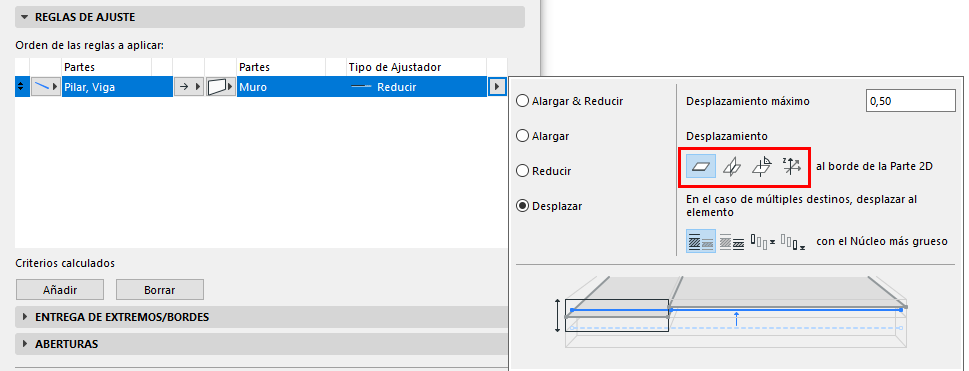

Haga clic en la flecha del Tipo de Ajustador de Desplazamiento para elegir las opciones para el Desplazamiento 1D a 2D.

Defina la distancia de desplazamiento máxima permitida.

Elija una de las cuatro opciones de lógica de desplazamiento:

Cada opción está ilustrada en la tabla a continuación.

Desplazar 1D a 2D	al borde de la Parte 2D Núcleo más grueso
Desplazar 1D a 2D	al borde de la Parte 2D al núcleo más delgado
Desplazar 1D a 2D	a la intersección de Partes 2D
Desplazar 1D a 2D	perpendicular a la Parte 2D al núcleo más grueso
Desplazar 1D a 2D	perpendicular a la Parte 2D al núcleo más delgado

Nota: Si también activa “Desplazar solo en Dirección Z Global”, la opción “Buscar borde” se limita a la dirección Z.

Solo dirección Z Global

Active esto si la Parte 1D debería desplazarse solo en la dirección Z Global. No se aplicarán desplazamientos en otras direcciones.

Ver también Opciones de Desplazamiento En Caso de Múltiples Objetivos.
