Desplazar Parte 2D

El Desplazamiento siempre ocurre en una dirección (uno al otro): las Partes ajustadas serán desplazadas a sus objetivos; las Partes objetivo permanecerán sin cambios.

Una Parte 2D es desplazada perpendicularmente a su propio plano. Es la dirección Z local.

  • Para cada ajustador de Desplazamiento, puede establecer una distancia máxima permitida ("Desplazamiento máx."). Esta distancia se mide entre Partes 1D no ajustadas y/o planos de Partes 2D no ajustadas.

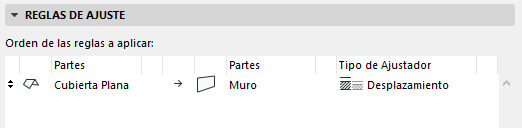

En este ejemplo, el ajustador de desplazamiento permite al plano de la Parte 2D de la Cubierta conectarse con la Parte 2D del Muro inferior:



RoofOffset1.png   RoofOffset2.png

Plano de Cubierta: antes y después del Ajuste de Desplazamiento

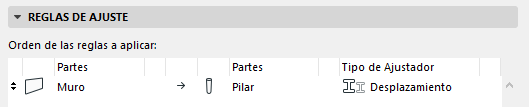

Figura 1. Desplazar Partes 2D del Muro al Pilar 1D



DESPLAZAR PARTE 2D

Desplazar 2D a 1D




Desplazar 2D a 2D

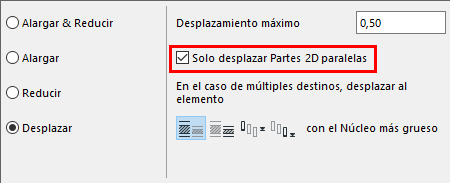

Solo desplazar Partes 2D paralelas



Restringe el ajuste de desplazamiento 2D-2D a Partes 2D paralelas

Ver también Opciones de Desplazamiento En Caso de Múltiples Objetivos.
