Ejemplo 2: Alargar Vigas a Pilares

Para ilustrar este tipo de ajustador, usemos una estructura de acero común compuesta de Pilares, Vigas y arriostramiento diagonal:



Vemos que las Partes 1D de las Vigas (ejes) no están conectadas al Forjado: no hay continuidad, lo cual es necesario para el análisis estructural.

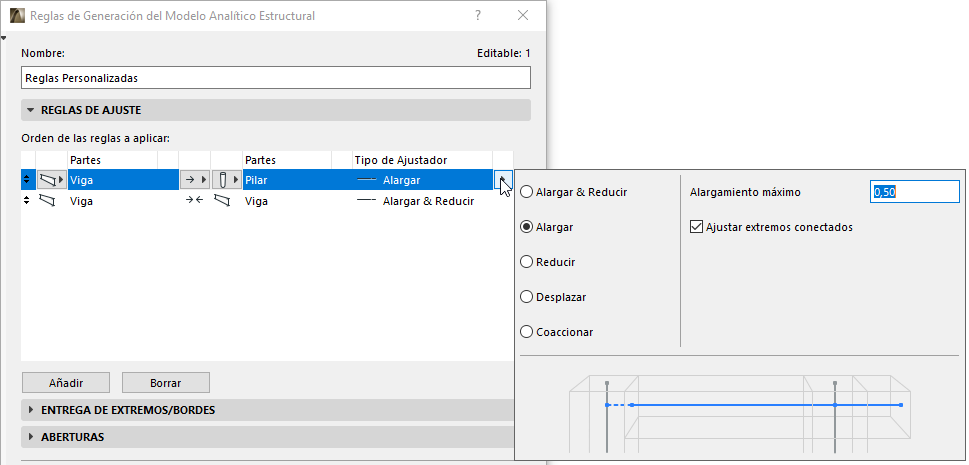

La solución es generar una regla que alargue los ejes de las Vigas a los Pilares.

  • Grupo de Partes 1: Viga
  • Grupo de Partes 2: Pilar
  • Método: uno al otro (alargar la Viga hasta el Pilar, pero dejando el Pilar tal cual.)
  • Tipo de Ajustador: Alargar
  • Opciones adicionales de alargamiento: el máximo permitido.
    Nota: Las tolerancias definidas son valores de tipo longitud: se aplican las unidades especificadas para Longitud en Preferencias > Unidades de Trabajo.

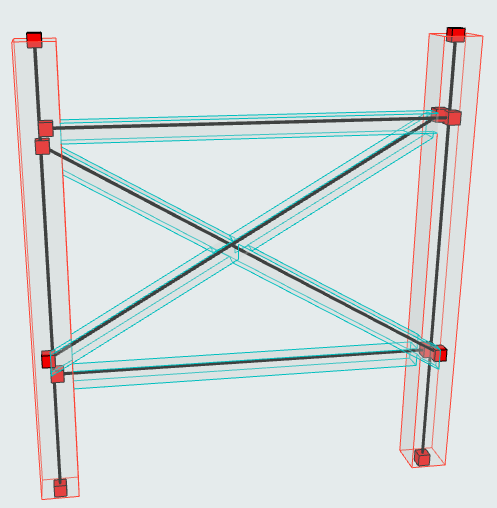

Ahora las Vigas se encuentran con los Pilares, pero el arriostramiento sigue sin ser correcto.

Ver la siguiente sección para continuar: Ejemplo 3: Coacción.
