牆工具設定

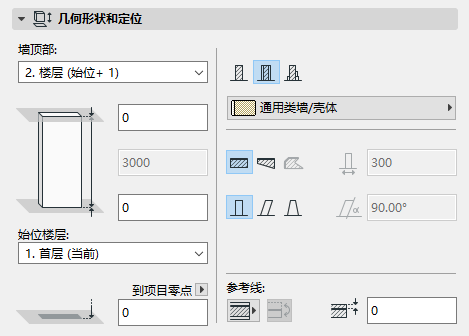

牆幾何形狀和定位面板

在預設情況下：

• 牆頂部被鏈接到向上一層
• 始位樓層是當前樓層。

鏈接到牆底部的樓層被稱為始位樓層，但是您可以在任何一個方向的底部偏移。

在該面板中使用控制項來修改這些值的任何一個，並且定義牆元素的幾何圖形和複雜性。

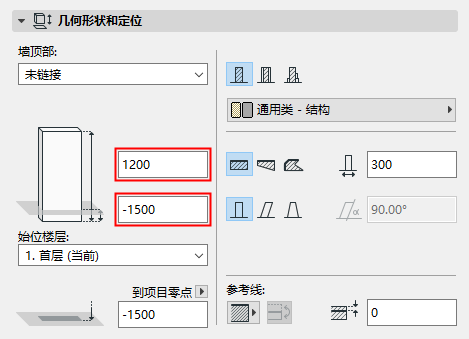

牆頂部：使用該選項來 相對於其始位樓層(始位+1, 始位+2，等)頂部鏈接牆 , 或使它稱為一個固定高度的牆 (選擇“不鏈接”)。

如果您稍後修改專案中樓層的位置和高度，任何被鏈接的牆的高度將隨之自動調整。

• 作為一種選擇，對從其頂部鏈接的樓層到牆頂部定義一個 偏移量 (牆高度也因此修改)。該偏移值可以是正數、負數或0。

  如果牆沒有頂部鏈接，那麼偏移區域不可用。





 牆高度：輸入牆的總高度值。(對於頂部鏈接的牆，該區域是不可編輯的。)

• 如果有的話，牆的高度值受頂部和底部偏移量的影響。

始位樓層

參見始位樓層。

底部標高 [到參考層]

計算牆的參考線的當前標高，從參考層開始測量 (預設情況下，該參考線是專案零點)。

如果需要，點擊彈出箭頭以變更參考層。

注意:

• 參考層在選項>專案個性設定>層高和專案正北方向中定義。
• 此為計算值而非鏈接高度。若更改參考層，牆底部的位置不會變動即牆體的放置高度不會變化。

牆結構

點擊這些圖標中的一個將牆定義為基礎的， 複合的，或 複雜截面，然後選擇一個影響其結構屬性的屬性：

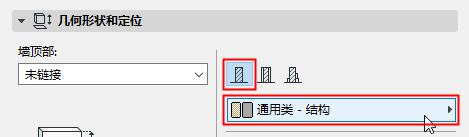

• 對於一個基礎牆：使用彈出式對話框來選擇其建築材料。

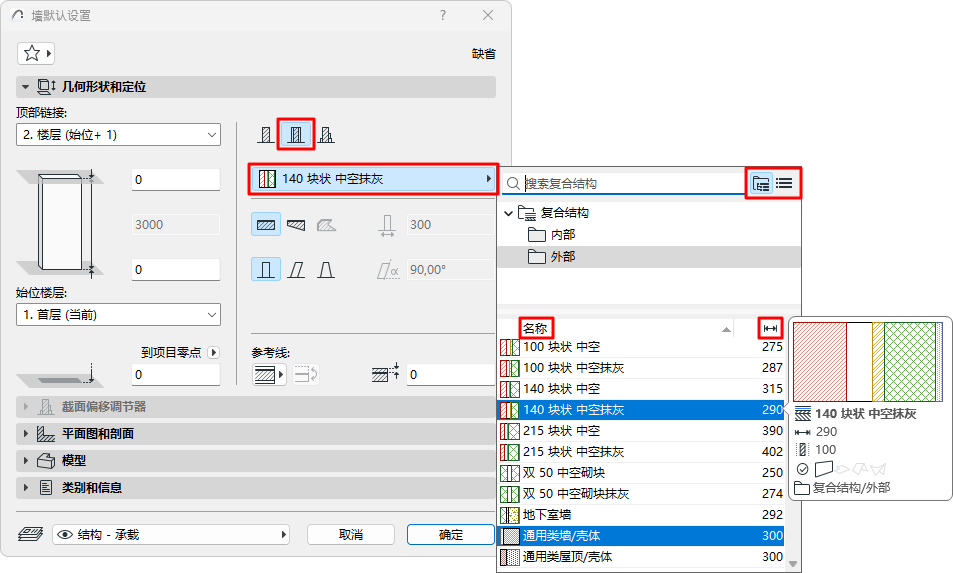

• 對於一個複合牆：使用彈出是對話框來選擇其複合結構。





  註： 這個彈出視窗列出了“結合使用”設定中包括牆元素的複合結構：參見“使用”--定義複合材料的可用性

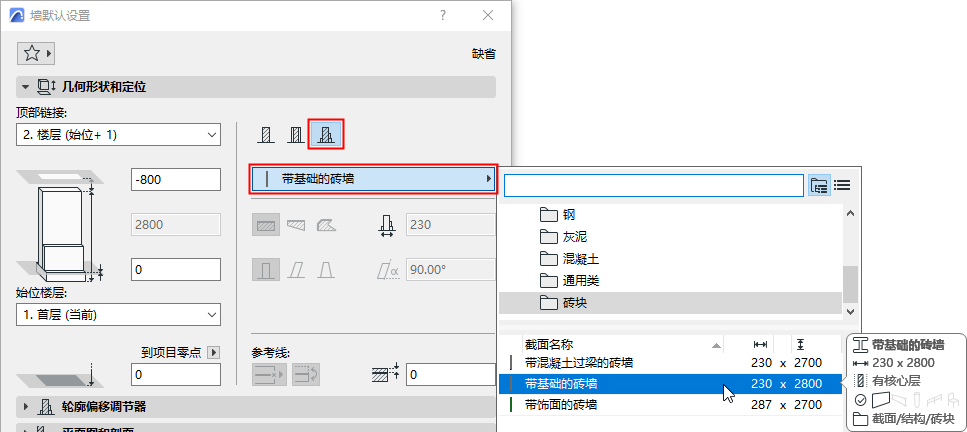

• 對於一個 複雜 截面 牆：使用彈出式對話框選擇其截面。





  註： 該彈出式對話框只顯示這些與包含牆的控制項一起使用的截面。截面在 選項 > 元素屬性 > 截面管理器 中定義。

幾何方法

點擊三個圖標中的一個來繪製直的、梯形或多邊形牆。

• 這些選項在複雜截面中不可用。
• 多邊形選項在複合牆中不可用。





牆厚度

輸入牆的厚度值。

• 如果您建立一個梯形牆，兩個厚度區域是啟動的：輸入各牆端的厚度值。





• 複合牆的厚度如同選項>元素屬性>複合結構中的設定，是各複合層的合計值。如果您建立一個複合牆，厚度區域在這裡是不可編輯的。
• 厚度不適用於多邊形牆；該字段無法編輯。
• 傾斜牆的厚度是垂直於其傾斜向量的厚度：





• 雙傾斜牆的厚度等於該牆基的寬度。





牆複雜性

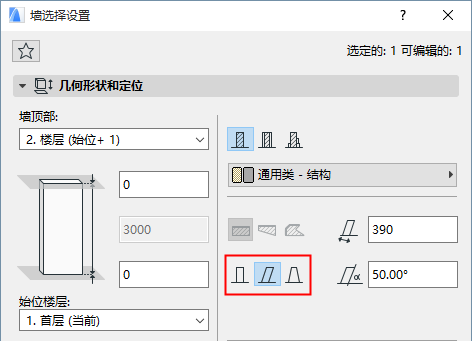

牆複雜性圖標可選擇牆的幾何形狀：直的，傾斜的，或雙傾斜。（牆複雜性控制項不可應用於梯形牆及多邊形牆，且對其無效）。

• 對於傾斜或雙傾斜牆，輸入以度為單位的傾斜值。





  更多訊息，參見建立傾斜或雙傾斜牆。

折線牆角可以更改

這個複選框僅在所選幾何方法為多邊形牆時才看得見。當這樣的一面牆與其它簡單牆連接時，它控制牆輪廓的顯示。

更多訊息，參見建立多邊形牆。

參考線的位置

點擊選項來定義牆的參考線。

更多訊息，參見牆 參考線。

牆平面圖和剖面面板

參見在平面圖及剖面圖中顯示元素

牆端面線：此彈出框提供四種方式以在平面圖上顯示獨立的牆，該選項可顯示或隱藏牆一端或兩端的線（端面線是垂直於牆縱向軸的輪廓線）。

牆模型面板

該面板影響了牆的3D顯示。

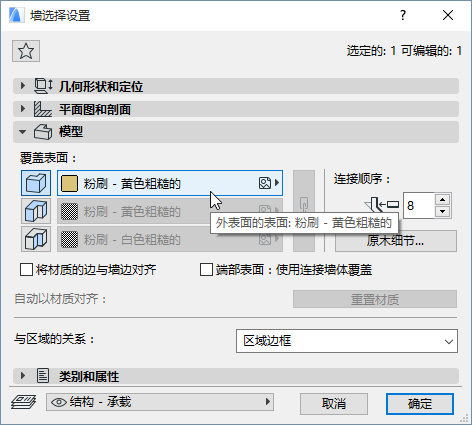

覆蓋表面：如果您希望覆蓋分配給該元素的表面（在其建築材料中），點擊任何或所有三個彈出式對話框的開關按鈕。您可以覆蓋牆的表面（外表面和內表面），和/或牆邊緣的表面。

見使用表面材質塗色器覆蓋表面材質。

對於多邊形牆分配表面的訊息，見 建立多邊形牆。

• 對於複合牆，“外”表面在複合牆設定的複合層中首先被列出。
• 對於截面牆，有兩個表面覆蓋的可能性：擠壓邊緣和端部表面。
  註： 您也可以對截面元素的任何邊緣應用自定義表面。

  參見對截面邊緣使用自定義表面材質或直線。

點擊鏈 圖標對所有正表面和邊緣分配最後選擇的表面。取消選擇鏈圖標將恢復您對每個牆表面/邊緣初始設定的表面。

將材質的邊與牆邊對齊：勾選該複選框將材質原點放置在牆底部的角上。這是有用的，例如，在獨立式牆上以避免邊緣上的破碎的紋理。

參見對齊3D紋理 。

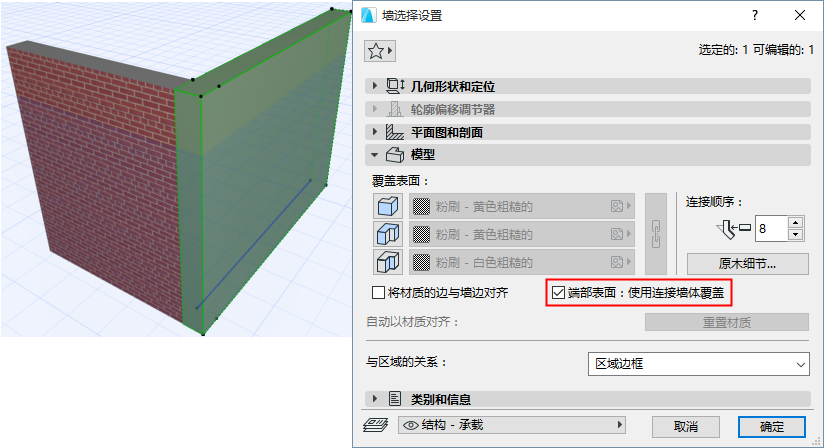

端部表面：使用臨近的牆覆蓋：如果您想讓選定的牆的端面作為鄰近的牆的表面，勾選該複選框。

自定義材質對齊：如果此消息被啟動，則表示當前所選的牆（已在專案中放置）已分配了一個自定義的3D紋理。

• 在此情況下，重置材質按鈕將被啟動。點擊可恢復所選牆的原材質。
  註： “自定義材質對齊 ”文字的作用是反映被選定的牆的情況。如果它變成暗灰色，說明該牆目前沒有使用自定義3D材質。

  更多訊息，參見對齊3D紋理。

連接順序

連接點順序是有關的，當

• 有相同優先級的建築材料的兩個牆相遇
• 3個或更多的牆在一個連接點上相遇

較高連接點順序數目優先於較低的連接點順序數目。

當3個或更多的牆在一個連接點上相遇時，兩個牆首先連接，每個牆確定的有關的連接點順序。

原木細節對話框

原木細節按鈕開啟一個對話框，該對話框用於定義以原木材料構建的牆的顯示：

• 使用原木牆：勾選該複選框來使用原木牆。
  註： Archicad計算牆的原木數目及原木高度。
• 從半原木開始：勾選以以半原木作為牆端頭起始。
• 原木形狀:
• 正方形木材
• 外表面圓形
• 內表面圓形：使用內表面拱形的木材。外牆表面將保持平面。
• 雙側面圓形。
• 木材半徑：選擇一個選項用於測量木材半徑：或者從木材中心點，或者從對面木材的中間點。
• 水平邊的表面:
• 按牆設定：點擊此單選按鈕應用牆體設定中建築材料的表面。
• 覆蓋外部/內部表面材質
