面板設定（欄杆工具）

在編輯模式中，使用這些設定以添加/移除並定義欄杆面板。

對樣式編輯器添加面板

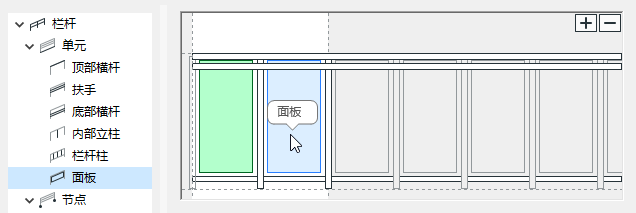

要添加或刪除面板，使用樣式編輯器中的加號或減號圖標。

參見在樣式編輯器中添加組件。

您可以在兩個內立柱或下橫檔之間空間中添加一個面板。如果該區域已包含豎杆，將無法添加面板。

圖 1. 內立柱分割面板

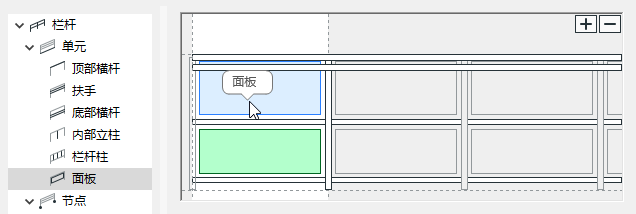

圖 2. 下橫檔分割面板

面板設定

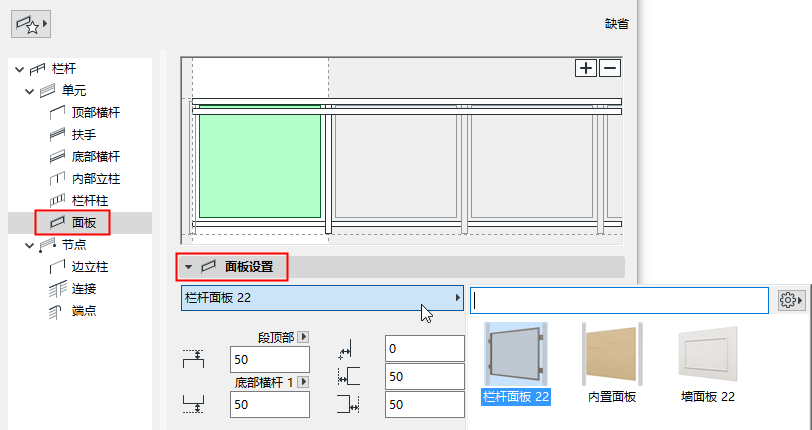

從彈出式對話框中，選擇一個GDL組件作為面板。

要設定GDL組件，使用以下面板中的設定。參見欄杆 面板組件設定。

除預定義的內容，您可以儲存自定義組件為面板。

更多說明，參見自定義樓梯和欄杆子元素。

定義面板位置

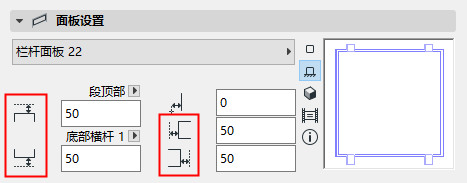

  • 如果樣式包含橫檔或扶手，請參考單元頂部/底部，或參考橫檔和扶手，定義面板的頂部和底部偏移。
    註： 在單元設定中定義單元高度。參見 單元高度和垂直偏移 。
  • 定義從內立柱的左和右偏移。
    註： 正偏移量數值，指面尺寸縮小。

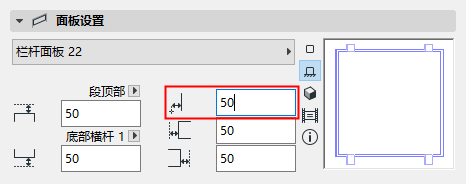

  • 水平偏移:定義面板的橫向偏移（如果有的話）


欄杆 面板組件設定

面板2D符號類型

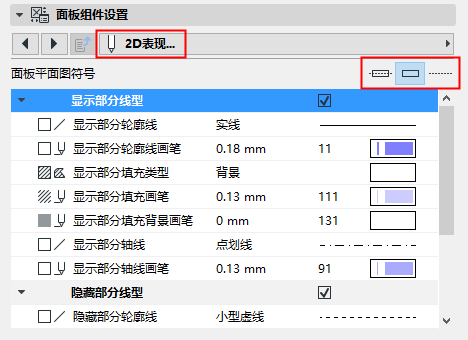

在面板組件設定的2D表達標籤頁面上選擇一種 符號類型 。

面板2D符號顯示

為面板組件設定2D顯示個性設定，使用以下控制項（欄杆的可見和隱藏部分）。



顯示/隱藏面板的2D符號

預設情況下，2D視圖中的面板組件可見性在 文檔 > 模型視圖 > 模型視圖選項中定義。

在欄杆設定中自定義面板可見性。((見 扶手平面圖符號組件 。)

顯示 固定件

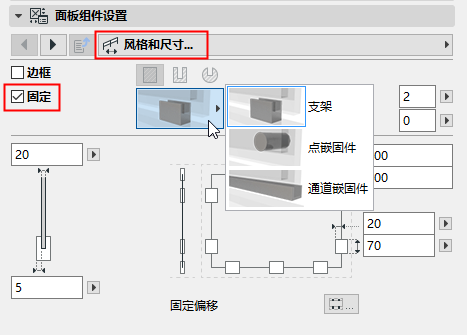

點擊欄杆面板組件設定的類型和標註標籤頁面上的 固定件 進行設定，包括尺寸類型、尺寸、截面和建築材料，還有編號。

控制項根據用戶選擇有所不同（支架、點固定、或通道固定）。
