門/窗的平面圖顯示

平面圖顯示：符號 vs. 投影

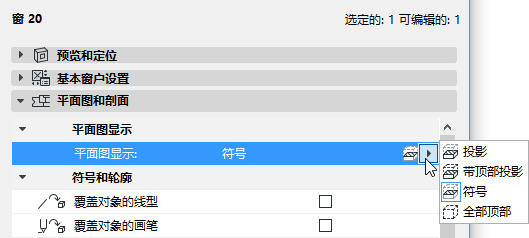

使用門／窗設定中的“平面圖顯示”控制項，來定義如何顯示洞口：

• 符號（預設設定）這是物件的標準符號。
• 全部頂部：整個元素輪廓以其頂部屬性顯示。
  註： 在門/窗設定的平面圖和剖面面板中定義上部屬性（線型，畫筆）。

在傾斜牆的情況下，可能想要更多實際剪切窗的顯示：選擇投影或帶頂部投影，查看傾斜牆中窗的所有部分。

• 投影：顯示元素3D模型的剪切部分，加上其未剪切（向下）部分。
• 帶頂部投影：顯示元素3D模型的剪切部件，加上元素的上部（例如，水平剪切平面以上的元素部分，加上其未剪切（向下）部分）。

門／窗的屬性

有兩種方法定義平面圖中門/窗的屬性（線型，畫筆，填充）：

1. 使用在門/窗設定（參數面板或圖形界面的自定義設定面板）中定義的GDL屬性（線型，畫筆，填充）。這種方法給您提供了很多線/填充參數，讓您更好的控制洞口及其每個單獨的組件精確和詳細的顯示。
2. 使用2D屬性設定在門/窗設定的平面圖和剖面門/窗設定面板。為簡單起見，該方法包括減少參數的數量。

   更多說明，參見覆蓋門/窗的GDL物件屬性。

針對門窗的模型視圖選項

模型視圖選項(文檔 > 模型視圖> 模型視圖選項) 的結構元素面板中的門選項和窗選項設定，可以完全、僅輪廓或作為空孔洞顯示門和窗，或者，顯示或隱藏它們的標註或標記。

參見模型視圖結構元素的選項。

要定義門/窗把手和開啟線的顯示，請使用模型視圖選項中的“門和窗符號的細節等級”面板。

參閱門和窗符號的細節等級。
