在屋頂加塔

  1. 以規則的廡殿屋頂開始。
  2. 在平面圖或3D中,在要加塔的平面上選擇軸線。

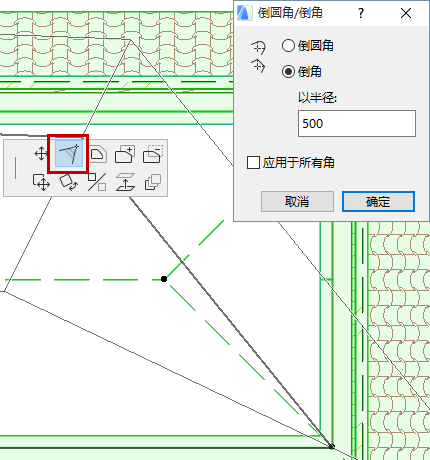

  3. 斜切多邊形來建立一個附加的屋頂平面。

    ChamferRoof.png     ChamferRoof2.png

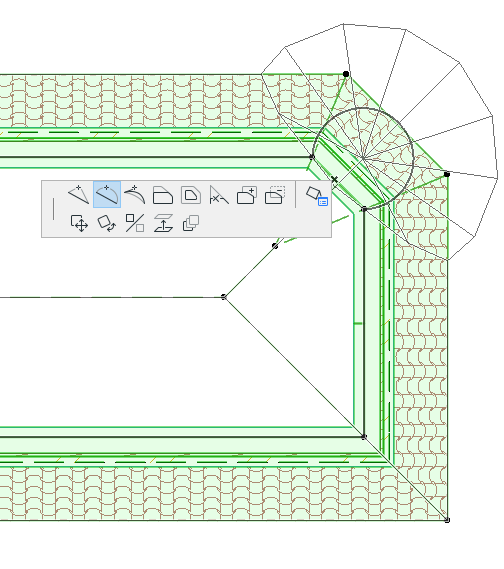

  4. 在這個新的平面中,再次選擇軸線並用多邊形編輯,將一條曲線添加到該邊緣並建立塔形。


屋頂的所有弧形平面中的分段數,按照屋頂工具設定(多平面屋頂面板)的曲線分辨率控制項中的設定,以弧或圓來分佈。

參見曲線分辨率。

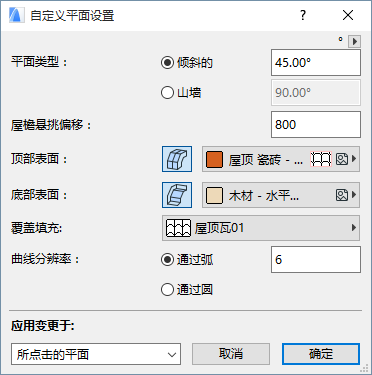

使用自定義平面對話框,可將弧分辨率方法自定義給任何特定的弧形平面(如塔)。

參見自定義屋頂平面。

例如:可指定塔由六段組成:選擇通過弧,然後輸入6。

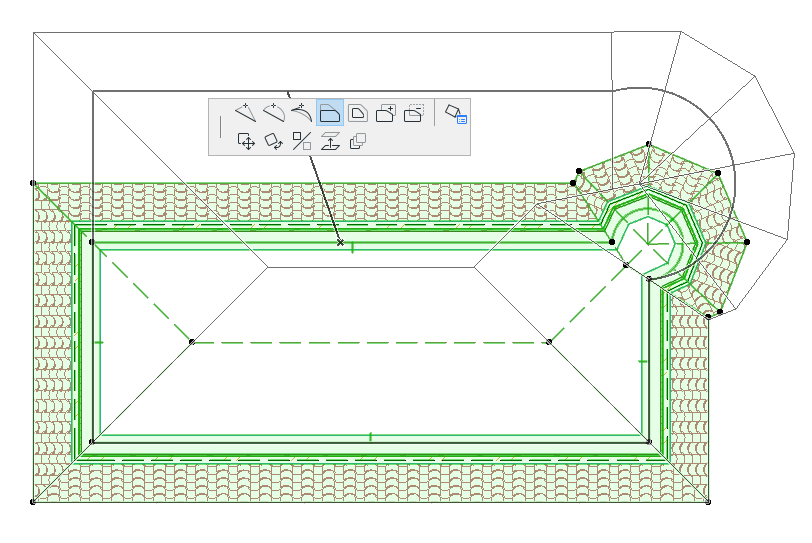

這樣,如果包圍屋頂平面的幾何圖形改變,塔的弧形平面則依然是分成六段。

TowerSix.png   TowerSixStretch.png
