編輯平面圖上的剖面/立面/IE線

您可以拉伸，偏移和這段平面圖上的所有類型的剖面/立面線：

  • 主要剖面線，和任何踏面板線
  • 淡出遠處元素線（如果有）
  • 限制線（深度剖切），如果剖面/裡面的水平範圍受限制

偏移剖面線單元

  1. 選擇剖面線。
  2. 點擊直線段上的任何地方以偏移。
  3. 在彈出式小面板中選擇 偏移邊緣。
  4. 拖動並點擊以進行偏移。

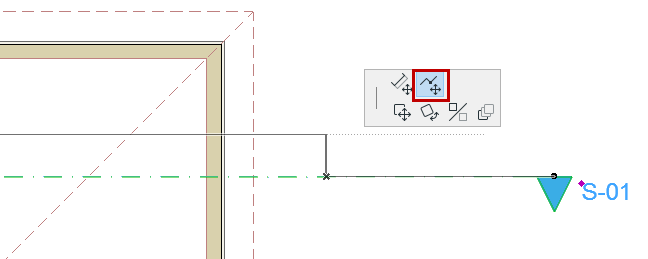

隔斷和偏移線

  1. 選擇剖面線。
  2. 在您想要插入斷點的位置點擊。
  3. 在彈出式小面板中選擇 插入斷點和偏移。
  4. 拖動並點擊以偏移打斷部分。


打斷所有剖面線

如果剖面中有顯示的限制線和/或淡出遠處元素線，請使用彈出式小面板命令：在所有線上插入斷點 以同時打斷並偏移所有線。

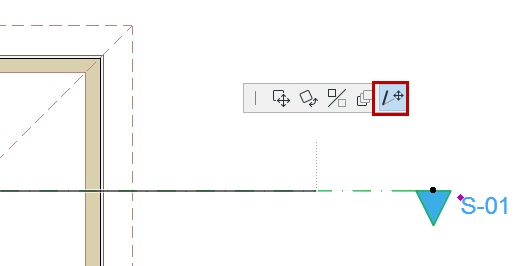

拉伸線

  1. 選擇剖面線。
  2. 點擊任意部分的一個端點。
  3. 在彈出式小面板中選擇拉伸。

    註： 在室內立面圖中，由於IE線的長度基於房間邊界，其端點無法被拉伸。

    參見顯示並編輯室內裡面標記線和標記範圍。

刪除斷點

要刪除直線中的斷點，選擇該單元並作出以下操作之一：

  • 使用偏移彈出式小面板命令，以將其與另一條同類型的線重新對齊
  • 選擇打斷部分邊緣，並拖動它到剖面/裡面水平限制之外
