熱點

熱點是由小交叉符號指示的簡單點。它們的主要角色是在2D視圖中幫助定位元素。熱點不出現在列印和繪圖輸出中，並可以在不再需要它們的時候刪除掉。



更多訊息，參見熱點工具設定。

註： 輔助線功能也可以找出交點和其它有用捕捉點，以及方向的位置。

參見捕捉輔助和輔助線。

放置熱點

在熱點設定對話框中選擇了畫筆顏色和圖層時，隨時可放置熱點。只需在理想的位置點擊。在某些情況下，可能正好需要從一個元素的給定點上繼續建築過程，而這個給定點位置上沒有熱點或特殊點。這時候解決方案是生成熱點，這將允許捕捉到這個點。

在兩個元素的相交處放置熱點

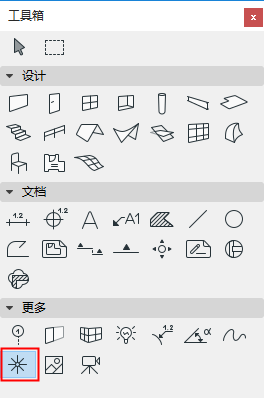

  1. 啟動熱點工具。
  2. 選擇現有牆、板、屋頂、填充的邊緣或線，
  3. Ctrl－點擊（Cmd－點擊）任何其它現有元素的邊緣。
  4. 熱點將在所選的邊緣和所點擊的邊緣相交的位置生成。

將垂直熱點投影到所選的元素

  1. 啟動熱點工具。
  2. 選擇現有牆、板、屋頂、填充的邊緣或線，
  3. Ctr－點擊（Cmd－點擊）任何元素的熱點或任何空白空間。
  4. 熱點將在所點擊位置的垂直投影處的所選元素上生成。

在遠處的切線點放置熱點

  1. 啟動熱點工具。
  2. 選擇弧並用打勾標記 游標，在任何它們元素的節點上Ctrl－點擊（Cmd－點擊）。
  3. 切線的熱點將在所選弧或彎曲邊緣或其延長線上生成。

放置與現有元素平行的熱點

  1. 啟動熱點工具。
  2. 選擇現有熱點，
  3. 用人字形 游標，在任何牆、線或元素的邊緣上Ctrl－點擊（Cmd－點擊）。
  4. 將生成第二個熱點，因此，連接兩個熱點的線與所點擊的元素平行。
