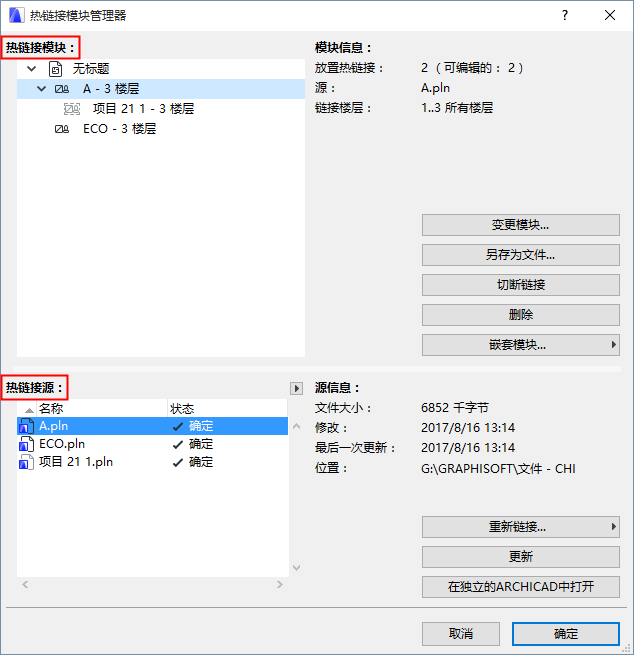

熱連結模塊管理器

模塊訊息：

選擇列表中的任何模塊。模塊訊息包括：

• 來自該模塊的被放置的熱連結的編號
• 源檔案的名稱
• 此模塊的鏈接的一個樓層（或多個樓層）。
• 轉換訊息
• 對於基於IFC的模塊：樣板和轉換器檔案，以及樣板檔案的位置
• 對於基於Rhino的模塊：為此模塊導入選項（比如，圖層和表面轉換）

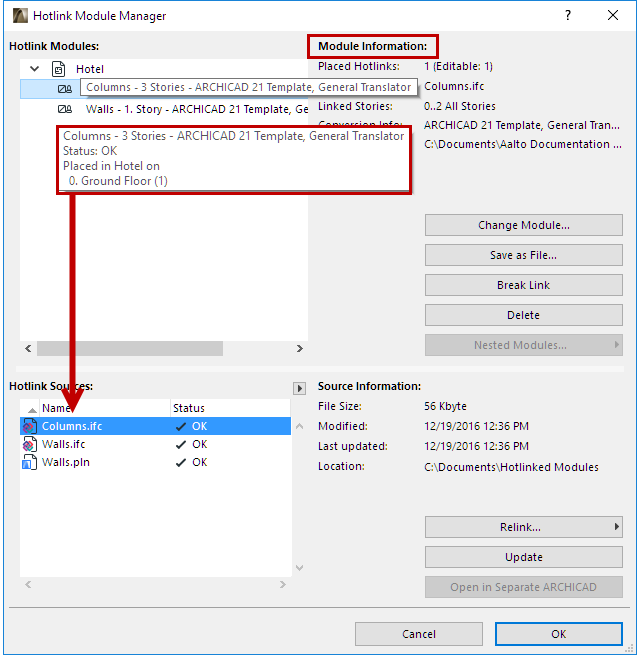

也可以將游標懸停在列出的模塊上，查看它的訊息，包括模塊在主檔案中的位置。

注意，在列表中所選的模塊，高亮了其在“熱連結源”列表中的源檔案名稱。

修改模塊

要用不同的模塊替代所選模塊，點擊 修改模塊。

出現的選擇熱連結模塊對話框列出了可用的專案熱連結模塊。選擇一項來修改模塊。

參見選擇熱連結模塊。

另存為檔案

參見儲存熱連結為檔案......。

切斷鏈接

選中此方框以斷開此模塊的所有 熱連結，並嵌入它們的元素到主專案。它們將成為常規的可編輯元素，雖然被分組在一起，但不再是某個模塊的一部分，也不再與任何其他源檔案保持鏈接。

此命令在鎖定圖層上的熱連結上無效。

參見斷開熱連結 (嵌入的元素)。

例如，在專案接近完成時，您想要建立一個新的內部渲染，那麼斷開鏈接功能則十分有用。您可以儲存專案視覺化目的的複本：在複本中，使用斷開鏈接 以嵌入模塊的所有熱連結。這允許您單個訪問所有元素，使用表面塗色器將變得更加簡單。

刪除

刪除熱連結模塊及其從專案放置的所有熱連結。

鎖定的圖層上的熱連結或元素將不會被刪除。

嵌套模塊（熱連結模塊管理器）

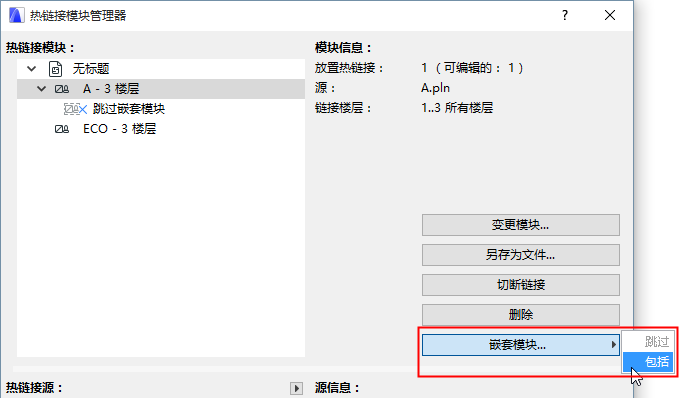

嵌套模塊（如果有）根據它們在模塊層級中的位置列示在熱連結模塊管理器。使用嵌套模塊彈出式選單，跳過或包括在放置的熱連結中的他們：

• 跳過：所選模塊的所有熱連結中的嵌套模塊將被跳過（平面圖中將不再顯示）。當然，它們仍然在源模塊中。
• 包括：顯示所選模塊的所有熱連結中的所有嵌套模塊。

要重新顯示一個嵌套模塊，從熱連結模塊管理器中再次選擇它的上級模塊，然後從嵌套模塊彈出框中選擇包含。

如果在熱連結模塊列表中選擇了一個嵌套模塊，不能修改或斷開熱連結（這些命令及模塊名稱為灰色），但是可將它們另存為一個新檔案。

注意:

• 基於IFC或Rhino的模塊無法擁有嵌套模塊。然而，基於IFC或Rhino的模塊可以成為PLN熱連結中的一個嵌套模塊。
• 要 跳過或包括任何熱連結的嵌套模塊，使用 熱連結選擇設定。

  參見熱連結設定。

熱連結源：

根據名稱和狀態列出專案中熱連結模塊的源檔案。

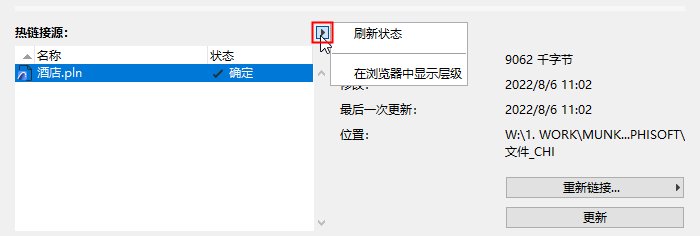

• 點擊彈出式箭頭以按需要刷新狀態。
  註： 預設情況下，程序將在每次開啟熱連結模塊管理器時自動檢查所有熱連結的狀態。如果這一過程減緩了您的工作，請取消選中 選項 > 工作環境 > 數據安全性和完整性中的“自動檢查狀態”選框。





  見熱連結源檔案狀態訊息。

• 要按列排列數據，點擊標題
• 使用分隔列編輯列寬
• 選擇這個列表中的任何檔案查看，在右側：
• 檔案大小：源檔案的大小。
• 被修改的：源檔案上次在其位置被修改。路徑如下所示)。
• 最後一次更新：源檔案最近一次更新（在當前主專案中）。如果這個日期比“被修改的”日期還舊，源則是過期的，應該進行更新。
• 位置：源檔案的路徑。

對於列表中的任何已選檔案，您可進行如下操作：

重新鏈接

更新

在新實例中開啟

重新鏈接

如果您的任何熱連結源以“丟失”狀態顯示，使用 重新鏈接 。

在出現的新建熱連結對話框裡提供熱連結源的位置（因為他被移到了新的位置，可能會丟失）只要熱連結源丟失，程序將不能更新其模塊實例。

根據新建源檔案，基於初始源的所有熱連結將被替換。

如果新源檔案與主檔案有不同的樓層結構，將被警告如果繼續此重新鏈接過程的話某些標註和標籤可能會丟失。

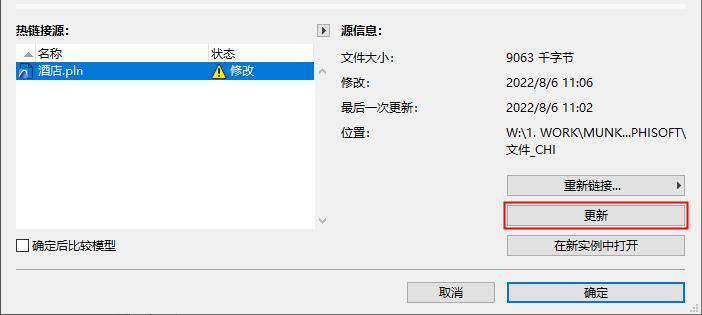

更新

如果熱連結模塊的源檔案在其初始位置被修改，其在熱連結源中的狀態將以“被修改”顯示。必須更新源檔案，從而更新模塊放置的所有熱連結：選擇源檔案並點擊 更新。

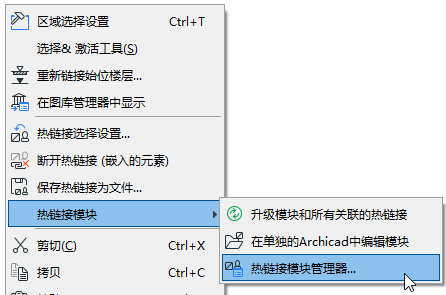

可在放置的熱連結的內容選單中獲得此命令，如：熱連結模塊> 更新模塊和所有關聯的熱連結。

參見熱連結更新。

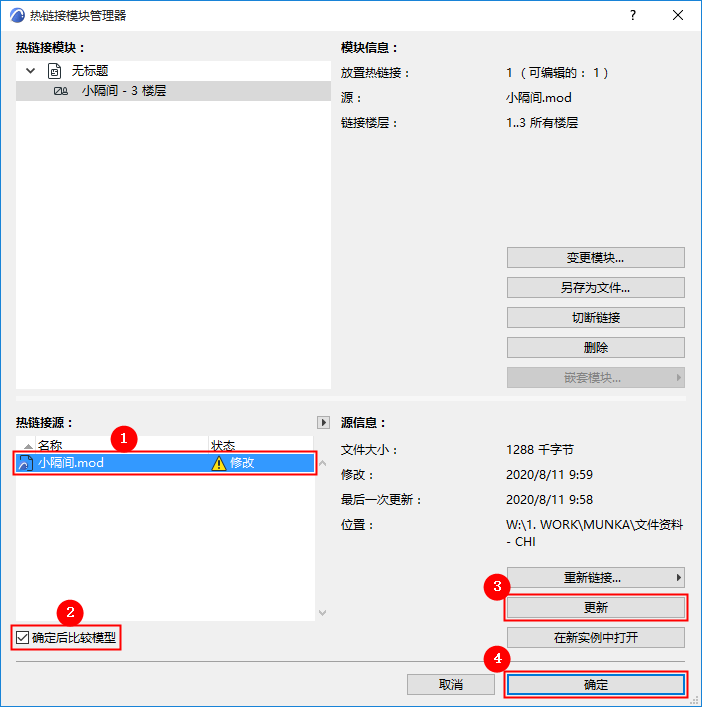

更新，然後比較

當更新一個熱連結模塊時，您可以一步啟動模塊比較功能，以直觀地看到更新之後所發生的變更。

參見對比熱連結更新前後的Archicad模型 。

在新實例中開啟

在一個新的Archicad 實例中開啟選擇的源檔案。

見在單獨的ArchicadMEP Designer中編輯模塊。

熱連結源檔案狀態訊息

• 確定：此源檔案的模塊被更新。
• 被修改的：源檔案已被更改。為更新您的專案中的源自於此源檔案的模塊，您必須使用更新。
• 丟失的：您已經放置了源自您的專案中的此檔案的模塊，但是不能定位源檔案。使用重鏈接來定義缺失的源檔案位置。
• 無法訪問：源檔案是位於BIMcloud上的舊版團隊工作專案。您沒有權限訪問此源檔案，因為您或者正在使用一個演示版本，或者沒有團隊工作網絡鑰匙。
• 衍生：衍生源檔案是儲存在Archicad 17之前版本中的檔案。為了使這些模塊能夠進行更新，您必須首先開啟舊版源檔案，並在Archicad 17-26版本中重新儲存。
