通風數據

註： MEP 設計器的計算功能僅適用於雲許可證。
  1. 使用風管元素建立通風系統

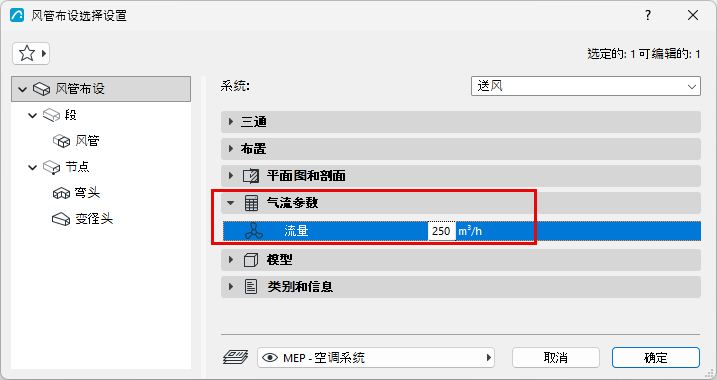

  2. 對於風管佈設和終端元素（在設定對話框或訊息框中）
    • 輸入流量值

    • 對於終端：選擇排風或送風（使用訊息框或 MEP 模型質量面板）

  3. 將通風系統添加到系統瀏覽器（參見 將 MEP 系統添加到系統瀏覽器)

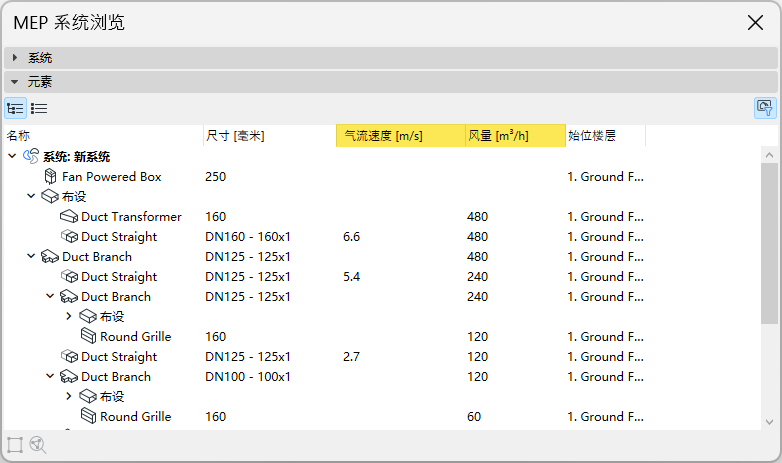

  4. 在瀏覽器中檢查系統計算：在瀏覽器的上半部分選擇一個系統，以查看其下方列出的元素的尺寸和計算結果。

    • 空氣流量添加至系統起始點
    • 計算佈設段和分段的速度

    這些數據基於元素的尺寸，以及您為系統末端元素和開口風管佈設輸入的體積流量數據。

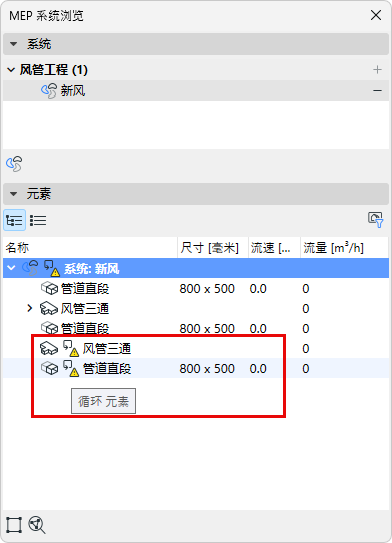

    註： 當系統中出現迴路時，就無法計算流量和流速。此類循環會在系統瀏覽器中標記出來。

  5. 優化風管尺寸：根據系統瀏覽器中顯示的數據，根據需要使用風管優化器工具調整風管尺寸。

您可以通過標籤和清單來顯示系統中所有部件的這些數據。    。

在顯示 MEP 數據時遇到困難？

有時顯示的數據（如標籤和清單中的數據）不會刷新。在這種情況下：

  1. 確保已將系統添加到系統瀏覽器中以觸發計算（參見 將 MEP 系統添加到系統瀏覽器 )
  2. 在平面圖中未選中任何元素的情況下，使用右鍵選單命令：重建 MEP 屬性
註： “重建 MEP 屬性”命令自 Archicad 29.1.0 起可用。在早期版本中，請執行以下操作:
  • 開啟系統瀏覽器，選擇要更新的系統
  • 使用視圖 > 刷新 > 重建與再生
