MEP 元素的模型視圖選項

適用於 Archicad Collaborate.

要訪問這個面板，轉到 文檔 > 模型視圖 > 模型視圖選項。

這些 MEP 選項可控制 MEP 元素在平面圖上的外觀。要使這些設定生效，每個元素的平面圖顯示選項（元素設定）應設定為 "按 MVO"。（參見  顯示佈設要素：平面圖和剖面，模型顯示 )。

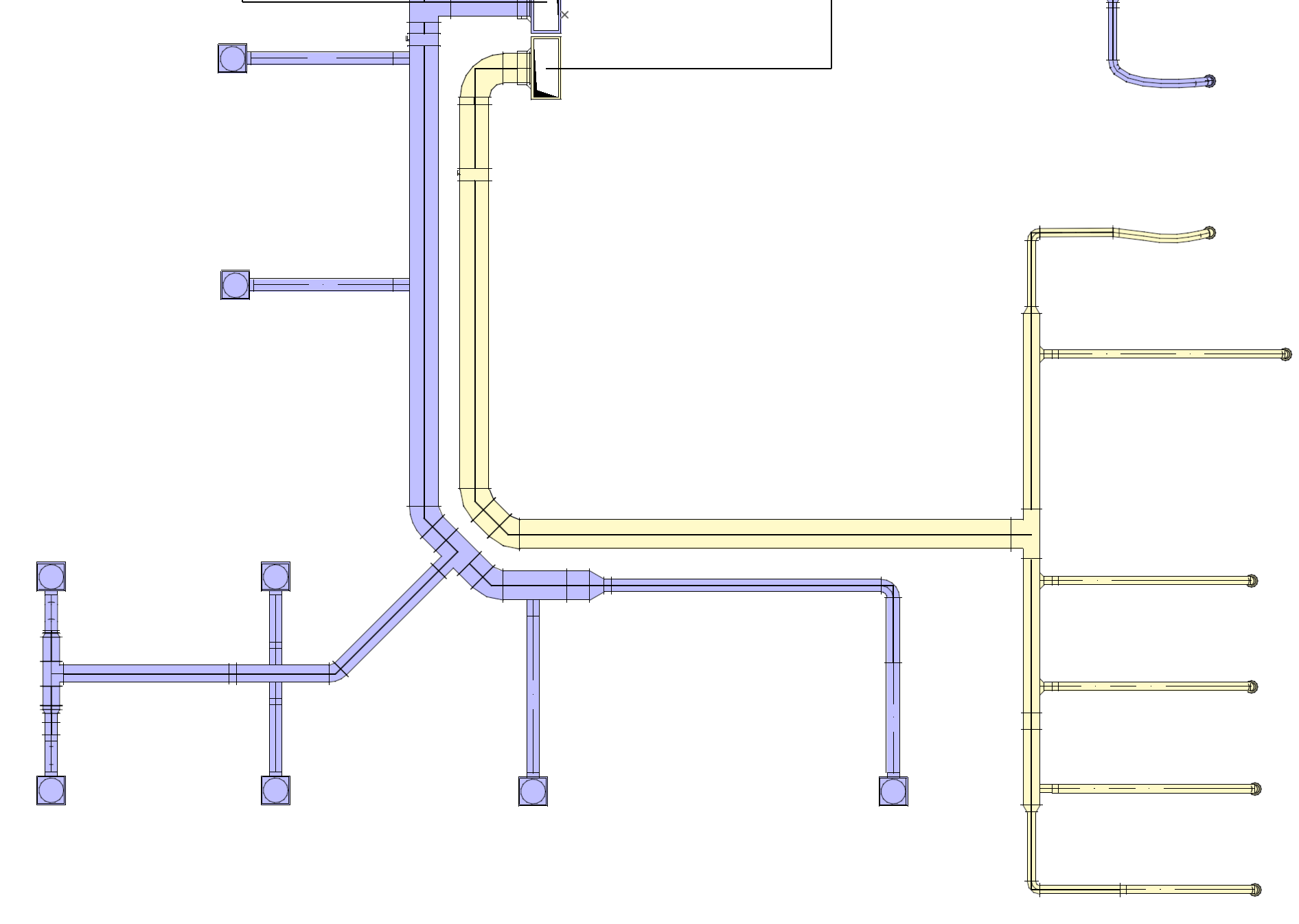

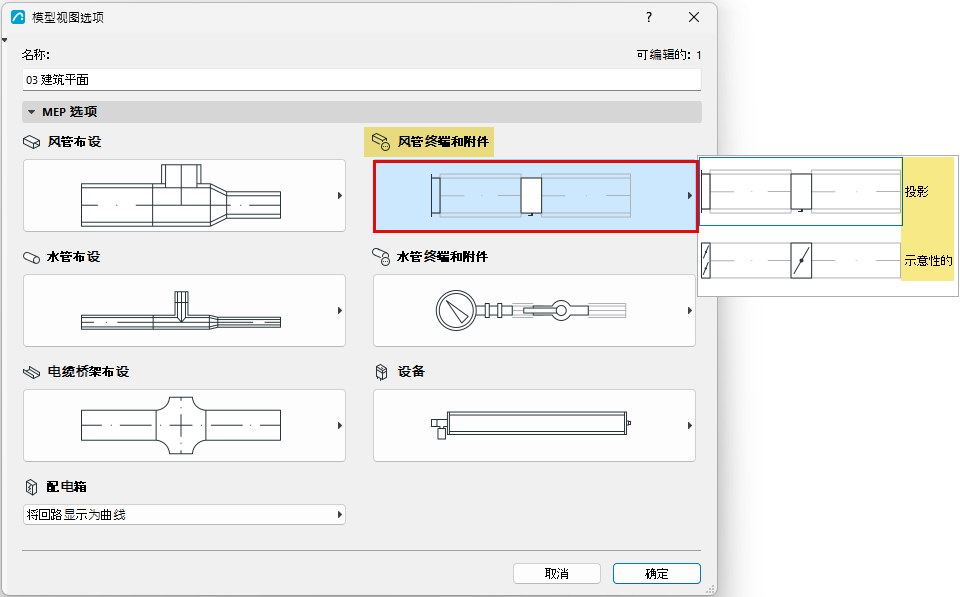

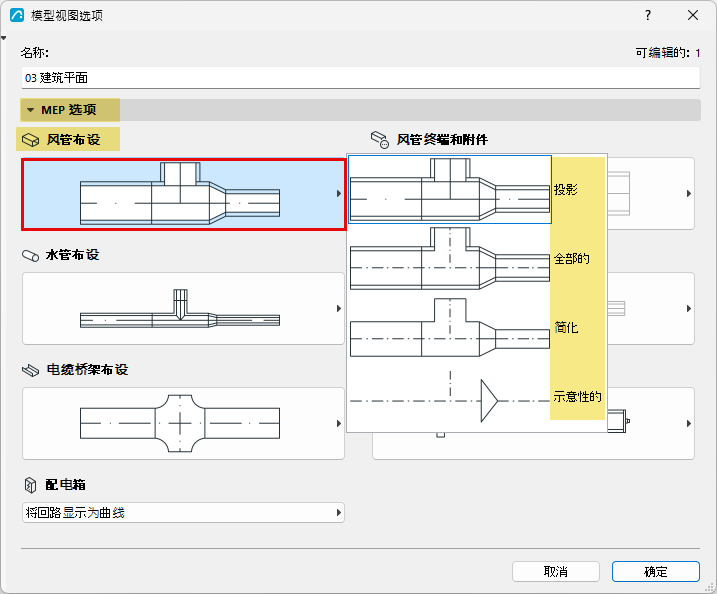

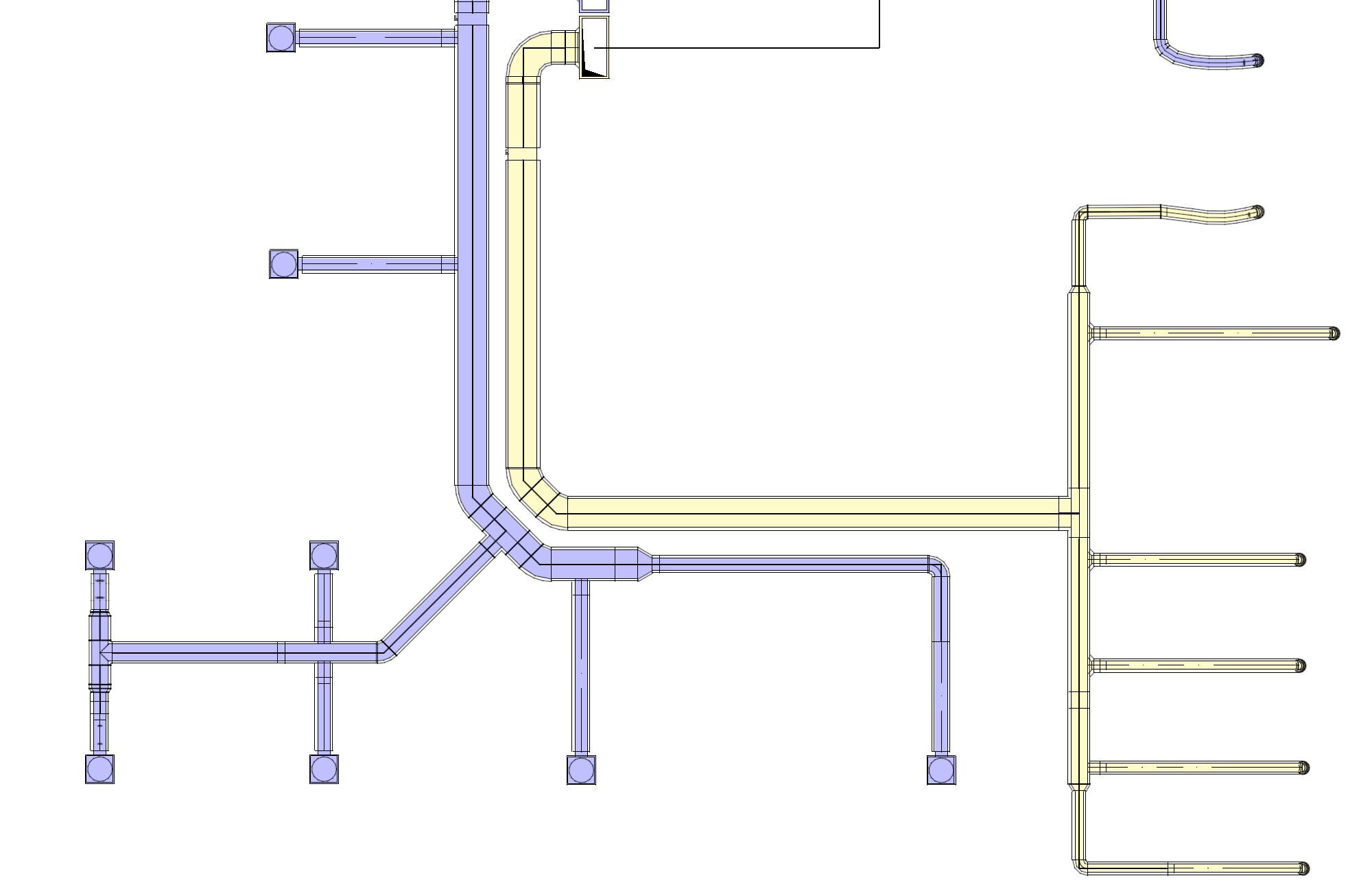

在 MEP 選項面板中：選擇如何顯示每種 MEP 佈設和元素類型：投影、完整（帶保溫層）、簡化（不帶保溫層）或示意圖

要使“模型視圖選項”對任何佈設生效，請確保其“平面圖”顯示選項（在“佈設設定”中）仍設定為“按 MVO”。

您也可以覆蓋此設定，為任意單個佈設選擇“投影”或“符號化”顯示。見 平面圖顯示

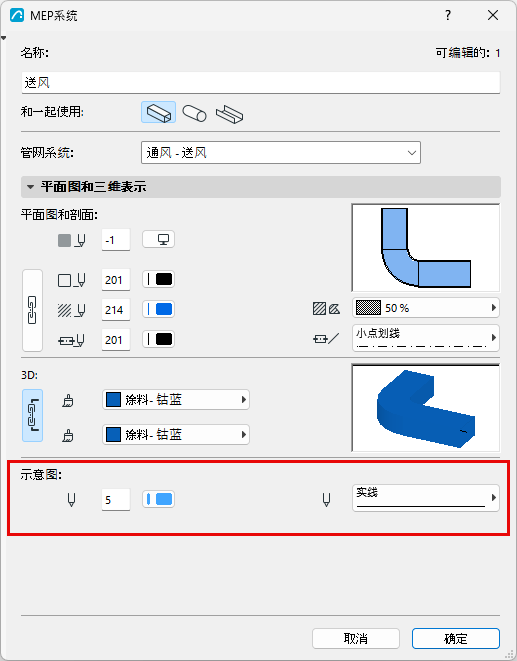

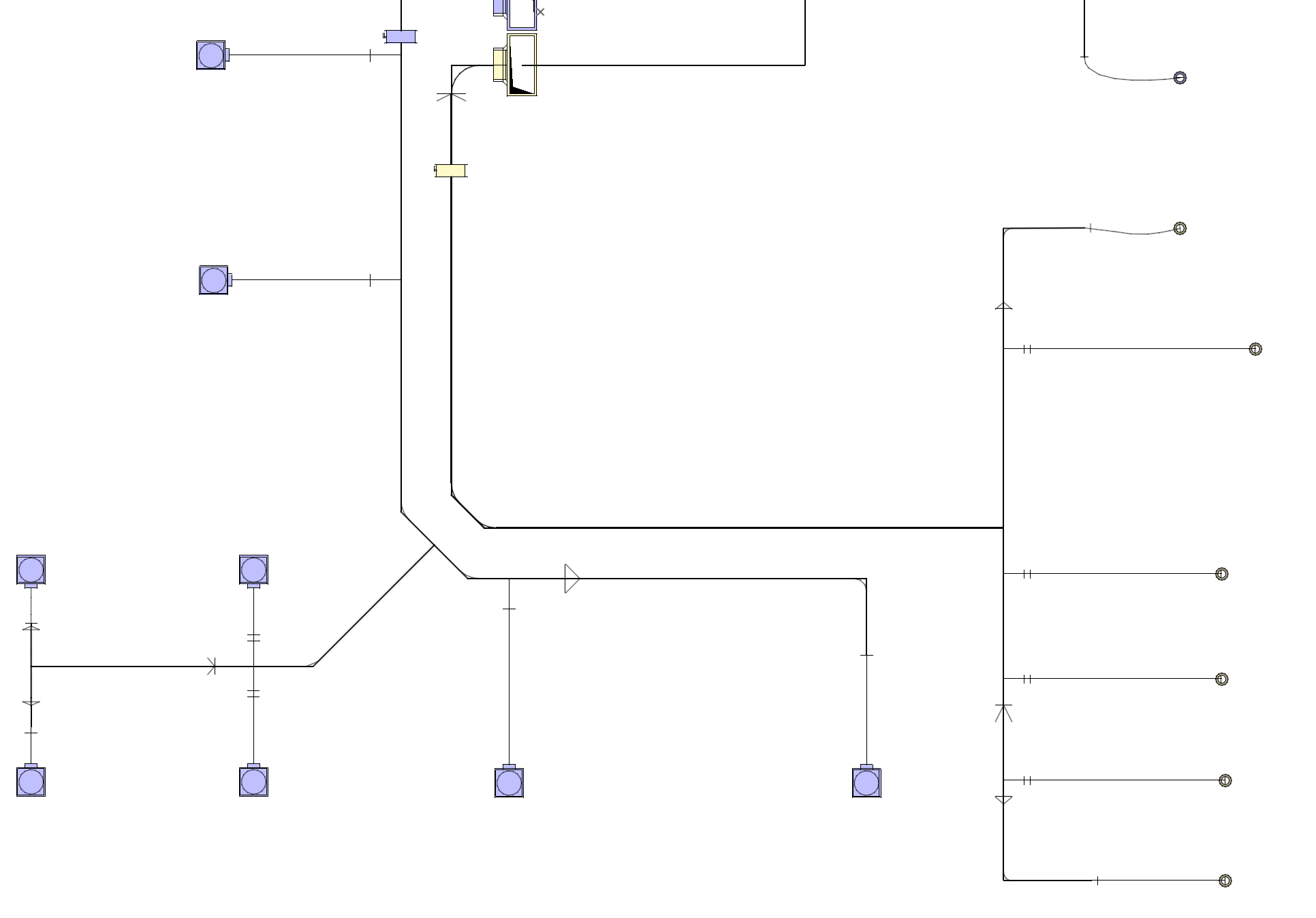

對於示意圖顯示，使用 MEP 系統對話框按系統定義線條顏色。

電氣模型視圖設定

見建立自定義MEP符號。
