放置“面荷載”

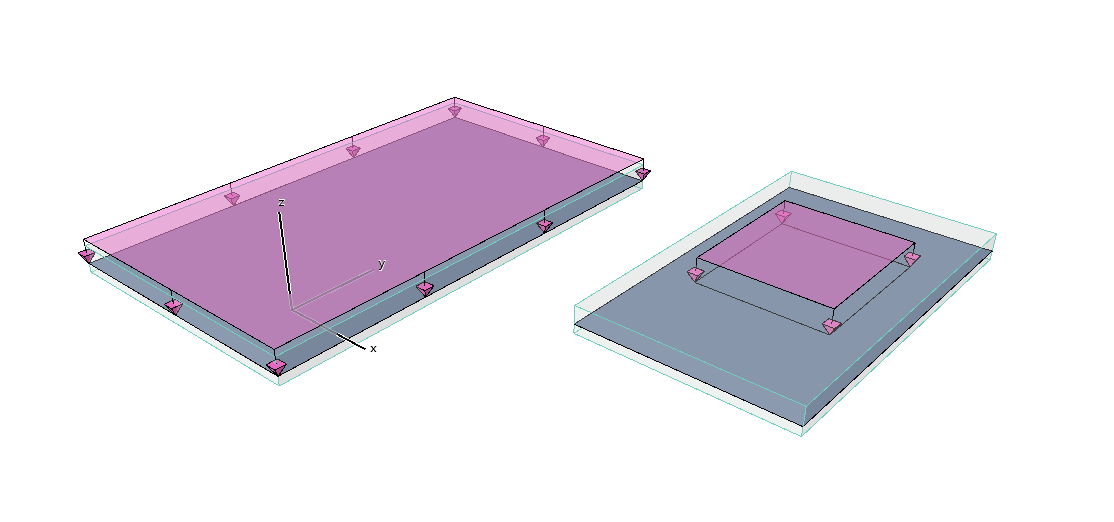

表面荷載可以放在整個2D構件表面上或其任意部分。

1. 啟動“結構面荷載”工具
2. 在“工具設定”或“訊息框”中：為新建的荷載元素選擇一個工況（請參閱 荷載工具設定）
3. 選擇幾何圖形方法:

• 整個構件：點擊一次會在整個2D構件上放置表面荷載。這個表面荷載與構件邊緣關聯。

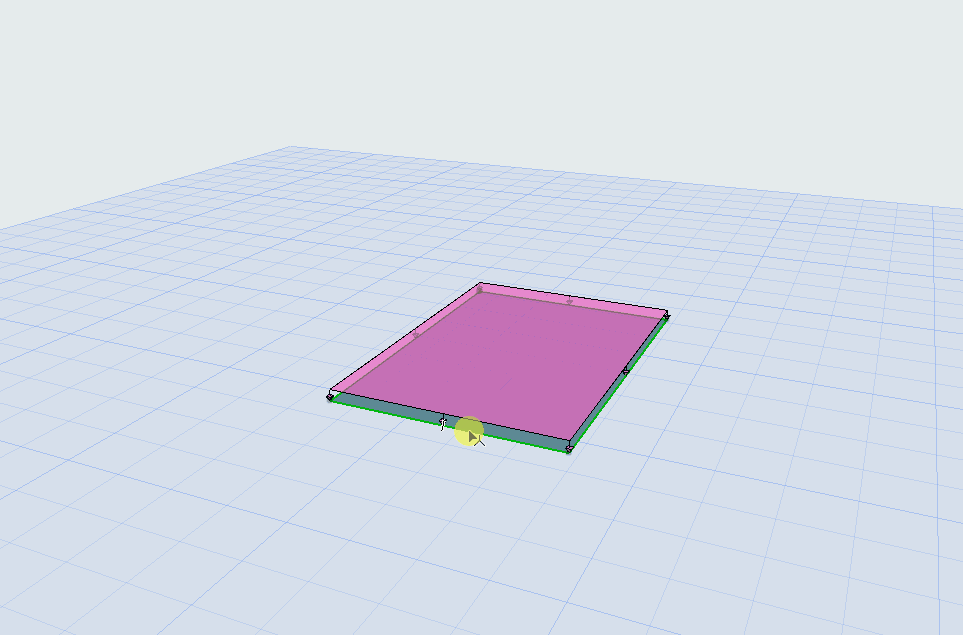

  關聯表面荷載（“整個構件”幾何方法）

• 矩形:通過兩次點擊定義兩個角點，可以在2D構件的任意部分建立一個矩形荷載。（例如，用於表示機電設備的荷載。）這個表面荷載與構件邊緣不關聯。在拖動期間，它會隨著構件一起移動，但不會跟隨邊緣幾何形狀的任何變化。





  矩形表面荷載：非關聯性

  註： 僅當荷載屬於當前可見的工況時才可見。如果您嘗試放置不屬於當前可見荷載工況的荷載元素，您會收到通知。

您也可以在區域上自動生成活載。

參見建立/更新荷載。
