Cineware基礎設定：環境面板

使用該面板將您的渲染設定到一個特別的環境中：使用一個天空背景選項，加上天氣和時間設定。位置數據取自專案位置設定：參見地點設定。

天空設定

從該彈出式視窗中，選擇無、HDRI天空或物理天空。最常見的設定是物理天空。

物理天空

物理天空是整個星座，它包含了有屬性的多個物件(陽光，天氣，雲，霧，彩虹，空氣)。物理天空提供了背景圖像和光照效果。它是“智能的”並且參數是互相聯繫的。

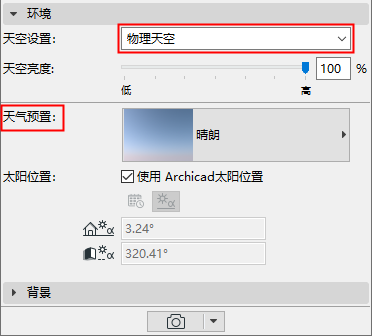

用選定的物理天空，點擊天氣預設彈出式視窗來選擇一個已命名的一組天氣參數，它合併了天空，空氣，雲，霧，彩虹和陽光。。



使用 Archicad太陽位置

勾選該複選框，根據Archicad太陽位置重設位置。使用這個功能來微調天氣預設。

手動設定太陽位置

取消對Archicad太陽位置的勾選。

選擇一個選項來設定太陽的位置：

HDRI 天空

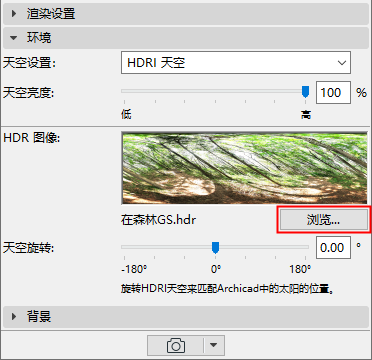

點擊瀏覽來選擇一個圖像，它為渲染提供背景圖片和環境光源。

  • 從圖庫中使用一個預定義圖像 ([Himg] HDF 圖像檔案夾)，或建立您自己的。(如果您建立您自己的，您必須使用一個球型視圖，否則它將扭曲。)

  • 一個HDRI圖像提供了漫反射光和模糊的陰影(沒有銳化的陰影)
  • HDRI天空設定程序不包括一個單獨的太陽。為使用Archicad陽光的效果，確保基本設定面板上的陽光滑塊是開啟的。如果您增加光線平滑值，這也將增加陰影的清晰度。
  • 使用天空旋轉滑塊來旋轉HDRI天空圖像，以便它和3D模型的Archicad太陽位置相匹配。檢查預覽中的旋轉。
    註： 陽光強度可在陽光設定對話框中確定，但將會被渲染設定（Basic）面板的光源部分設定覆蓋（或關閉）。參見 光源 。

Archicad中陽光設定的註釋

  • Archicad 太陽位置 可在3D投影設定對話框中進行設定。

    參見通過圖示設定太陽和相機位置。

  • Archicad陽光強度可在陽光設定 中進行設定（在3D投影設定對話框和相機設定都可以設定）。

    參見陽光設定。

用HDRI使用更多複雜的陽光

  1. 關閉Archicad陽光 (在光源中，移動滑塊至關閉)。
  2. 使用燈工具，將陽光物件放置到模型中。可以手動放置陽光物件，其參數比Archicad陽光的多並且更好的利用Cineware的功能。

注意，照片渲染面板的環境設定在3D模型上不體現，因此為了測量陽光物件的影響，當它在3D視窗中移動時，您必須在渲染面板預覽中查看其影響。
