開啟或合併Rhino模型

使用這些工作流程直接在Archicad中開啟或合併一個Rhino 3D 模型 檔案(.3dm)

  • 檔案 > 開啟
  • 檔案 > 互操作性 > 合併

一個導入至Archicad中的Rhino模型會以一個不可編輯的GDL物件形式出現，保持初始Rhino模型的邏輯結構/組合。它被放置在Archicad專案的嵌入圖庫中。在導入和/或導出到Archicad之前/後，您可以根據您優先選擇的設定，選擇調整模型分割（詳情如下）。

本節主題：

Rhino3D模型的導入選項

Archicad中的Rhino物件參數

Archicad中的Rhino訊息

在Archicad中顯示Rhino視圖

Rhino3D模型的導入選項

根據以下任意工作流程導入一個Rhino模型時，導入選項對話框可用:

  • 檔案 > 開啟
  • 檔案 > 互操作性 > 合併
  • 檔案> 外部內容 > 放置熱連結, 來自熱連結模塊 對話框。

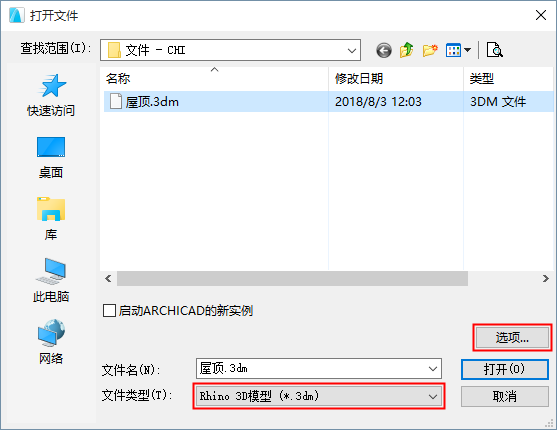

在每個工程流程中，選擇Rhino3D模型（.3dm）檔案類型，並點擊 選項 開啟對話框。

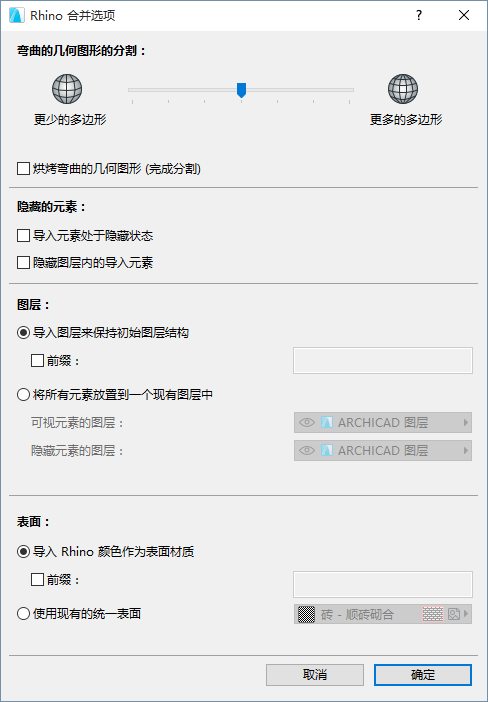

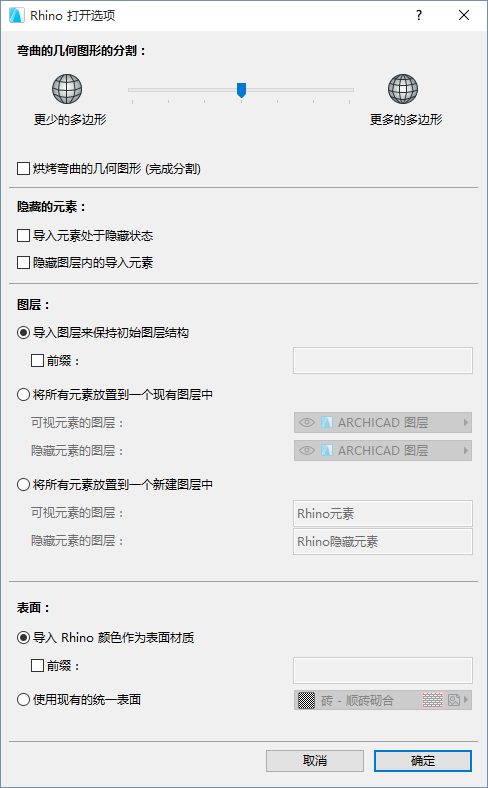

對話框名稱會根據指令進行變化:

彎曲的幾何圖形的分段：

使用滑塊來調整從Rhino導入的彎曲表面的分割。

注意:

  • 分割滑塊僅影響彎曲的幾何圖形，不影響平面元素
  • 如果您增加了分割(導致用於光滑表面的多邊形的數量更多)，記得大量的多邊形影響檔案大小與性能

燒製彎曲的幾何圖形

可在導入前選擇勾選 烘烤曲線幾何圖形複選框來完成分割。因此：

  • 一旦模型被導入到Archicad，您將不能在進一步調整分割
  • 另一方面，元素捕捉將可用
  • 一般來說，如果此項已勾選，那麼模型導航過程可更快

隱藏的元素

使用這些控制項來定義Rhino”隱藏“元素的說明方式。

在Rhino (與Archicad不同)中，一般來說隱藏一個單個元素，不論圖層是否可視。預設情況下，這列隱藏的元素不能被導入到Archicad。

為導入它們，勾選導入隱藏的元素複選框。

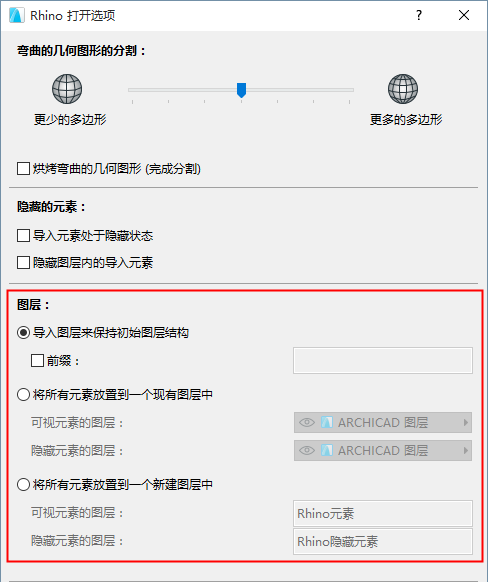

圖層

使用這些控制項來定義這些圖層在導入Rhino元素上的位置（可視的和隱藏的，如果有的話）。



導入圖層以保留初始圖層結構（預設）

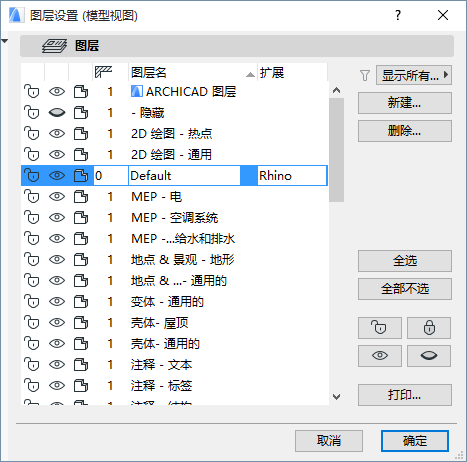

每個Rhino圖層可作為一個獨立的Archicad圖層進行再建立，根據Rhino圖層的檔案夾路徑命名: 檔案夾_子檔案夾_圖層。

  • 這些圖層名會自動擴展為”Rhino“。
  • 相同圖層名的區分方式是在拓展名中添加一個數字。
  • 您可以添加一個選擇性的前綴 到Rhino圖層。


將所有元素放置到一個現有圖層中

通過彈出框為Rhino模型中導入的可視和隱藏元素選擇Archicad專案圖層。

在新建圖層上放置所有元素（可用，僅當使用開啟.合併時不可用。）

在Archicad中為導入的可視和隱藏元素建立新的圖層。

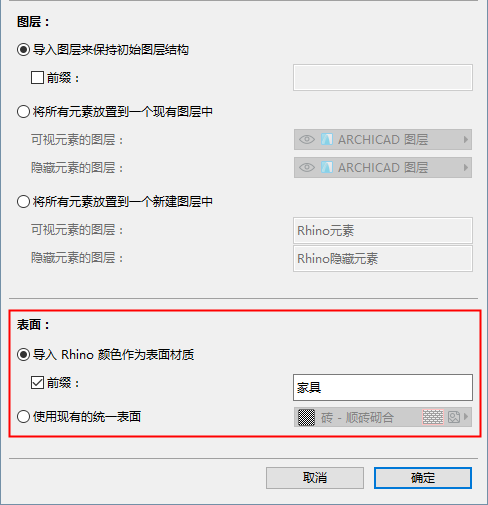

表面材質

使用這些控制項來定義處理Rhino顏色的方式，就像在Archicad中處理表面屬性時一樣。

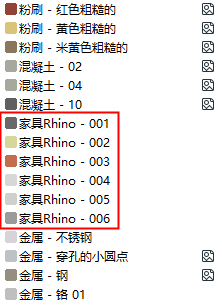

導入 Rhino 顏色作為表面材質

通過這一選項，每個導入的Rhino顏色

  • 可作為一個獨立的Archicad表面重新建立。
  • 自動分配到一個”Rhino“加數字的名稱
  • 可分配到一個附加的，可選擇的前綴



使用現有的統一表面

通過彈出框選擇單個Archicad表面以用於隨Rhino模型導出的所有顏色。

Archicad中的Rhino物件參數

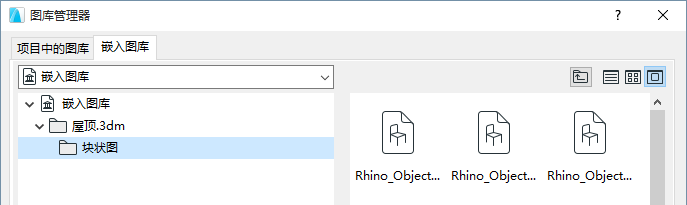

每個導入的Rhino元素變成一個單獨的Archicad物件(.gsm)，檔案名稱的前綴是“Rhino”。它們被儲存在Archicad嵌入圖庫中，在一個用於每個被導入的Rhino檔案的單獨的檔案夾 ，以及用於每個圖層的單獨的子檔案夾。



選擇物件設定中的Rhino導入物件設定 面板對其表面進行設定。

註： 已放置的且以Rhino為基礎的熱連結模型物件設定是不可編輯的。


注意下面的特殊Rhino的參數：

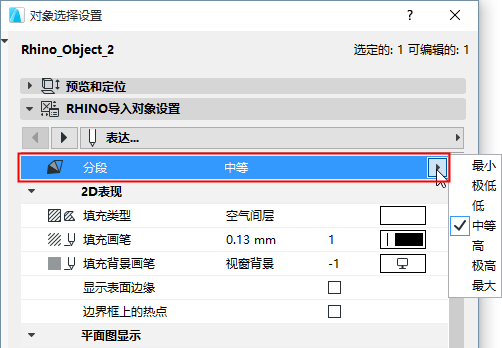

分割

該控制項可用於從Rhino導入的物件，如果您不在導入時勾選燒製彎曲的幾何圖形選項。(見上述的 燒製彎曲的幾何圖形 , 。)

註： 如果您使用物件工具在Archicad中放置選定的物件(而不是從Rhino導入它)，分割無法使用。

使用分割彈出式對話來調整選定的彎曲物件的光滑度。記住大量的多邊形可能影響檔案大小與性能。

2D表示法

  • 顯示表面邊緣:如果您想在2D中查看內表面邊緣，顯示它們。
  • 在邊界框上的熱點：如果您想在2D中物件的邊界框裡查看附加的熱點，將它開啟。這可能是有用的，例如，用於標註一個諸如帷幕牆的正交物件。

Archicad中的Rhino訊息

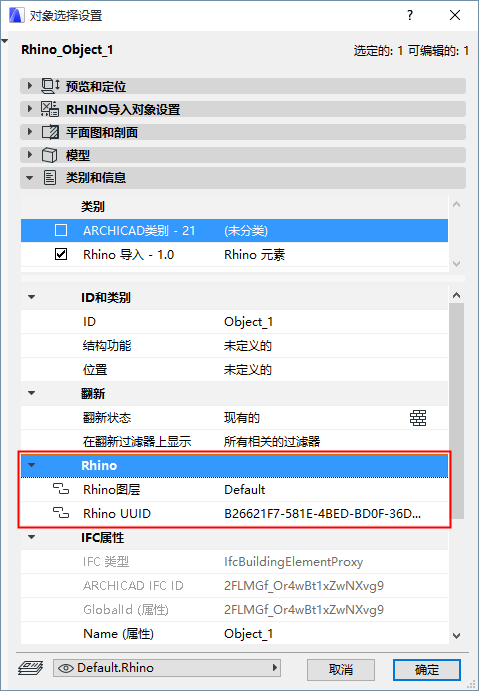

在物件設定類別與訊息面板中，從Rhino導入並放置於Archicad中的每個元素，都分配了一個被稱為Rhino的元素訊息組合。



這些屬性儲存元素的初始圖層以及Rhino中的初始ID。(這是真的，即使您選擇將所有Rhino元素放置在Archicad中的單個圖層上。)

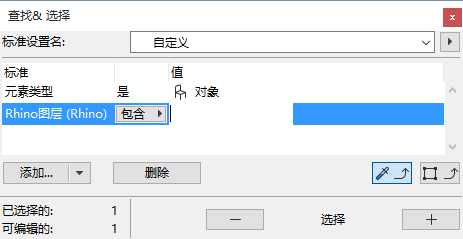

即使在修改Archicad圖層結構後，也可以使用這些屬性通過圖層查找並選擇Rhino元素。



在Archicad中顯示Rhino視圖

開啟後，導入的Rhino模型視圖現在是在Archicad的視圖映射中列出的3D軸側視圖。視圖的顯示模式(一個3D視窗設定)依據Rhino中的初始顯示模式。.

在Rhino中顯示視圖的模式

在Archicad中顯示視圖的模式

線框，重像，X-射線，工藝

線框

光影，渲染，藝術的，畫筆

光影
