熱連結Rhino檔案

  1. 與放置任何其他熱連結一樣，使用 檔案 > 外部內容 > 放置熱連結。

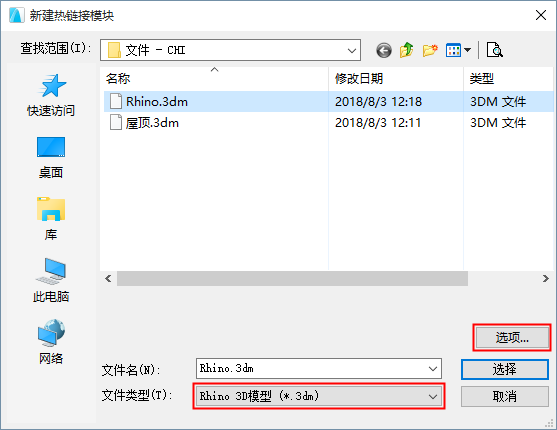

  2. 在新建熱連結模塊 對話框中，選擇Rhino3D模型(*.3dm) 格式，然後點擊選項。

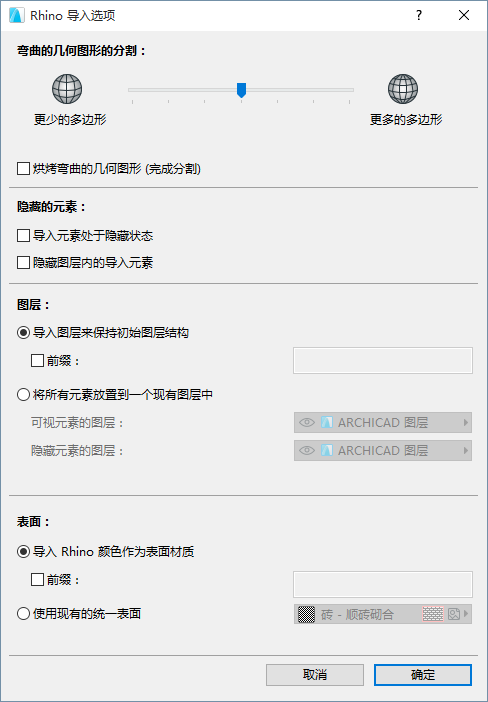

  3. Rhino導入選項 對話框出現。


    在開啟/合併一個Rhino模型時，這些選項相同:

    參見Rhino3D模型的導入選項。

    註： 在放置一個以Rhino基礎的熱連結後，分段設定就無法再修改了。
  4. 在設定完導入選項後，點擊確認 以返回到新建熱連結模塊對話框。
  5. 選擇新建的以Rhino為基礎的熱連結，然後點擊選擇 以返回 放置熱連結 對話框。
  6. 根據常規步驟來放置和管理此熱連結。該熱連結會被放置在當前於Archicad中開啟的樓層。

    關於這個過程的概述，參見放置熱連結。

確認熱連結模塊中的導入設定

每個以Rhino為基礎的熱連結模塊可有其自己的導入設定。查看熱連結設定（或轉換訊息）:

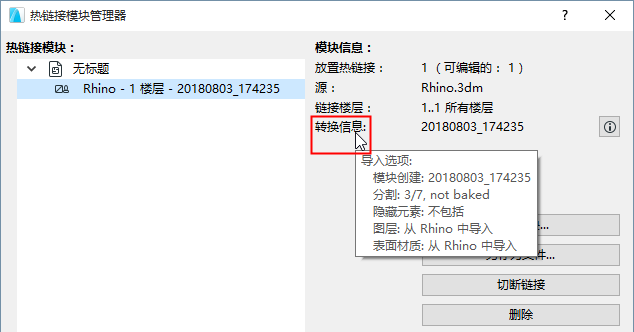

  1. 開啟熱連結模塊管理器 (檔案 > 外部內容 > 熱連結模塊管理器)
  2. 從放置模塊列表中選擇一個需要的且以Rhino為基礎的模塊。
  3. 在右側，勾選轉換訊息 框以查看模塊訊息。
