IFC轉換器：概述

使用IFC導入和導出模型數據是根據正在使用的IFC轉換器的設定執行。一個IFC轉換器定義了那些元素應被轉換和如何轉換的規則-無論是在Archicad 中還是在外部應用程序中讀取IFC檔案。

使用IFC轉換器的基本工作流程

轉換器和模版檔案的重要註釋

IFC轉換器對話框-概述

預覽轉換器

管理轉換器

使用IFC轉換器的基本工作流程

Archicad提供預定義的、工廠預設的IFC轉換器，其設定針對特定匯入/匯出目的進行優化 。

大多數進行IFC導出和導入的用戶無需調整任何轉換器設定。需要做的就是從開啟對話框（導入IFC格式的模型時），或從儲存為/合併到對話框中（導出模型到IFC格式時）選擇一個預定義的轉換器。

參見導出 IFC 模型和導入 IFC 模型。

轉換器和模版檔案的重要註釋

  • 導入IFC專案時，使用開啟 或熱連結IFC：您將從您選擇的模版檔案中選擇一個用於導入的IFC轉換器。
  • 導入IFC專案時，使用 合併命令 ：您將從當前主專案中選擇一個用於導入的IFC轉換器。

IFC轉換器對話框-概述

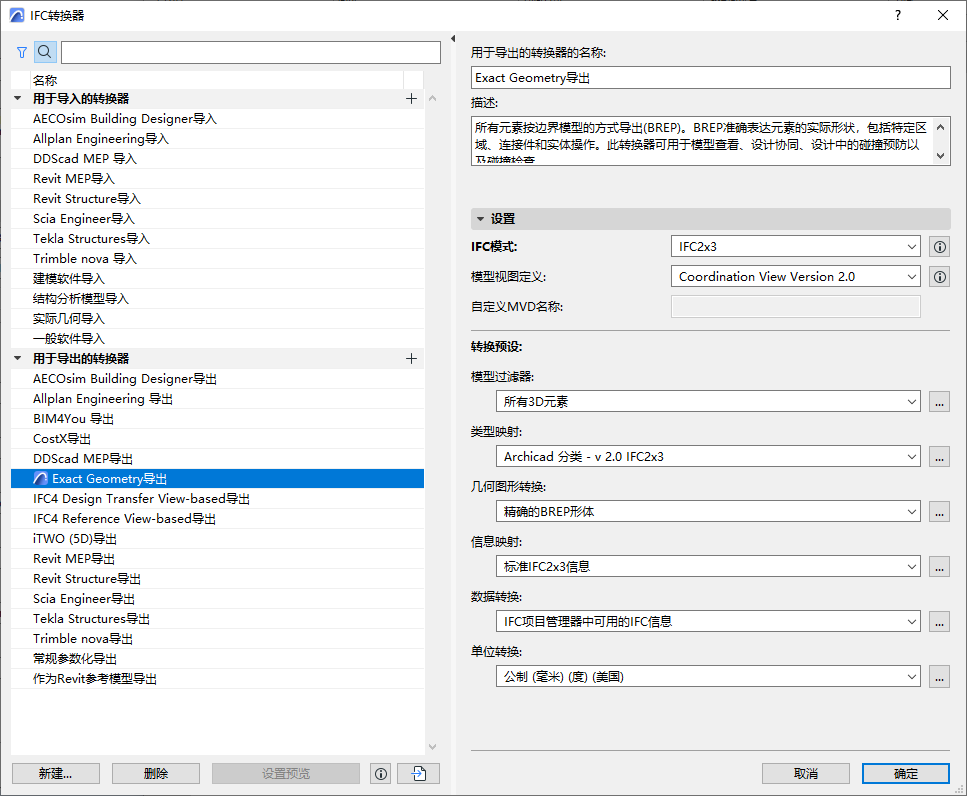

IFC轉換器對話框 (檔案 > 互操作性 > IFC > IFC 轉換器) 允許您查看或修改轉換器設定，或建立新的轉換器。



轉換器按名稱被列在左側。轉換器名稱將告知您它具有什麼作用：例如，“從建模應用程序導入”或“導出到Tekla結構。

它們被分為導入用轉換器和 導出用轉換器。這兩種轉換器是不可交換的，因為它們包含了不用的設定。

  • 按需要，使用轉換器列表頂部的搜索和過濾按鈕對轉換器定位。
  • 過濾按鈕幫助您通過IFC方案限制列表：IFC2x3、IFC4或IFC4x3

    更多訊息，參見IFC模式（僅導出用轉換器）。

關於所有轉換器設定的完整細節，請參見以下部分:

導入用轉換器（詳細設定）

導出用轉換器（詳細設定）

預覽轉換器

導出轉換器之一為帶有程序圖標的預覽轉換器：

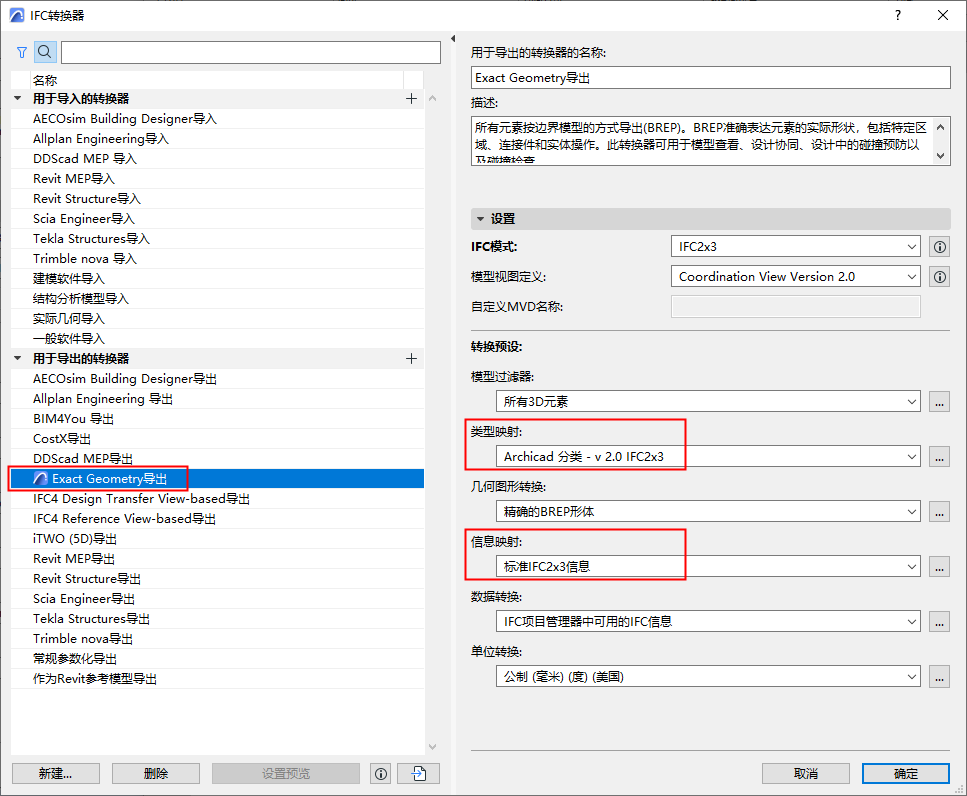

預覽轉換器同樣可提供在Archicad 中使用IFC數據所需的預設映射定義。這些基本映射定義可在預覽轉換器的兩種預設中找到：

  • 導出預設類型映射

    預覽轉換器的類型映射預設可分配IFC類型至各導出的元素。反過來，IFC類型會影響元素可用的IFC屬性。

    見類型映射轉換用於IFC導出。

  • 導出預設的訊息映射（原先為IFC方案設定）

    基於IFC類型，預覽轉換器的類型映射預設提供了用於IFC數據相關功能的IFC屬性集。例如，您可以在界面的以下部分中查找/選擇/列出IFC訊息：

    • 查找&選擇的標準
    • 交互式清單中的標準
    • 標籤（例如，分類與訊息標籤，ID和訊息標籤）
    • IFC 專案管理器
    • 元素設定（分類與訊息面板）

      這些所有的界面使用在預覽轉換器中設定的訊息映射。

      見訊息映射轉換用於IFC導出。

使用預覽轉換器：

  • 使用當前模型中的可見訊息導出模型
  • 在Archicad 中查看特定IFC標準中使用的IFC訊息。例如，要使用美國COBie 2導出標準定義的IFC訊息，轉到IFC轉換器對話框並切換預覽轉換器為“COBie 2導出（美國）”。
    註： 訊息映射預設包含轉換器特定的設定。在優於版本21的Archicad版本中，這些設定是為具體專案指定的，同時接受IFC方案設定的管理。

    有關遷移舊版IFC方案的訊息，請參閱《遷移指南》。

設定不同的轉換器為預覽轉換器

  1. 轉到IFC轉換器。(檔案 > 互操作性 > IFC)
  2. 從列表中選擇一個導出用的轉換器。
  3. 點擊對話框底部的 設定預覽。

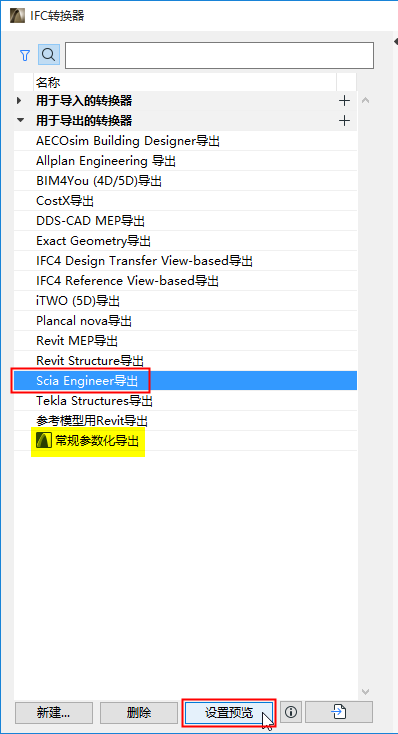

    圖 1. 設定預覽轉換器
  4. 選定的轉換器現為預覽轉換器，標有程序圖標：

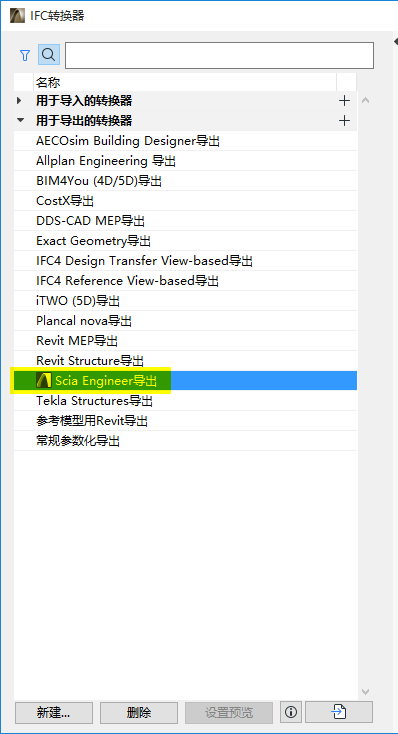

    圖 2. 新定義的預覽轉換器

管理轉換器

建立新/複製轉換器

執行以下一種操作：

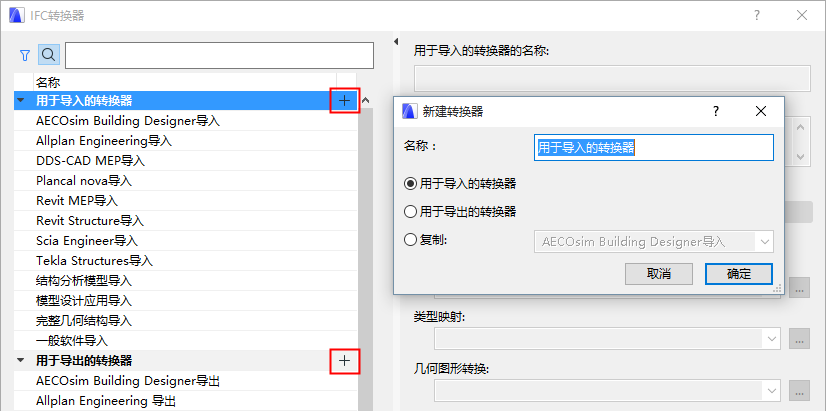

  • 點擊底部左側的新建按鈕，或
  • 點擊轉換器組（導入或導出）右側的 加號 按鈕。


刪除轉換器

選擇一個轉換器，然後點擊頂部左側的 刪除Delete按鈕。

  • 多重選擇不可用。
  • 至少一個導入用和導出用轉換器必須保留 - 不能任一組的最後一個。
    註： 如果您刪除了預覽轉換器，系統將提示您選擇一個不同的導出用轉換器，作為預覽轉換器使用。(見下面的 預覽轉換器 。)

取消IFC轉換器的修改

在IFC轉換器對話框中，點擊取消，您將放棄所有對主面板對話框以及子對話框（特定的轉換器預設對話框）的修改。

導入轉換器

從另一個專案導入轉換器：

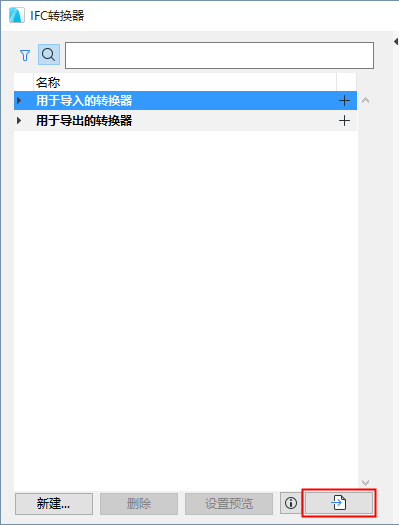

  1. 點擊底部左側的導入按鈕。

  2. 瀏覽需要的檔案類型：PLN, PLA, 或TPL
    註： 您不再能夠將IFC轉換器檔案以XML格式導入了。參見 更新IFC轉換器 。

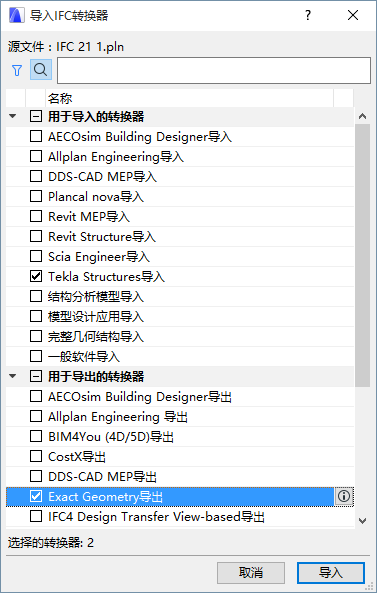

  3. 點擊開啟。在彈出的對話框中選擇一個或多個IFC轉換器並從選定專案中導入。

  4. 點擊導入。如果您的專案已包含與導入的轉換器名稱一樣的轉換器，系統將提示您選擇如何管理它們（替換、以新檔案名導入、或跳過。）

導入映射定義

某些 IFC 轉換器映射定義可以從外部檔案導入到專案中。查看下面章節:

導入BIM內容

用 IDS 導入屬性和分類
