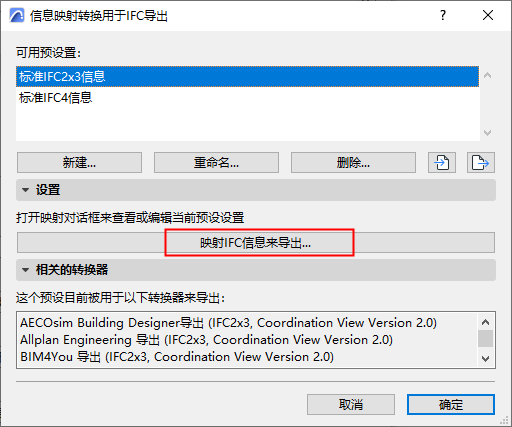

訊息映射轉換用於IFC導出

IFC實體的樹狀圖列表

IFC實體被列在樹狀圖左側 。

• 若需要過濾樹狀列表，使用彈出視窗：
  • 按架構篩選（IFC2x3、IFC4 或 IFC4.3）
    • 注意:母實體若可用於屬性映射，則無論是否屬於當前過濾方案，均顯示
  • 按範圍過濾(結構或MEP)。例如，當MEP範圍包括IfcDistribution類型時，結構範圍包括建築元素（IfcBuildingElement）類型（IfcBeam, IfcColumn等）。
  • 按IFC分配類型、IFC類型物件或IFC空間元素類型(IfcSpatialStructureElements：Ifc場地、 Ifc建築、Ifc建築樓層和 Ifc空間)。

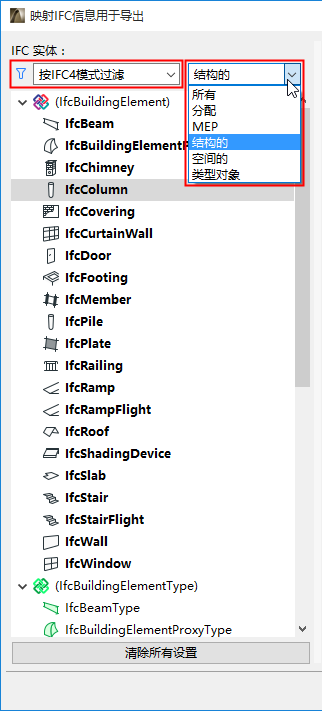

    圖 1. 在樹狀列表中過濾IFC實體



    註： 括號中的IFC實體對於IFC模式是必需的，但沒有直接分配給它們的Archicad 元素。

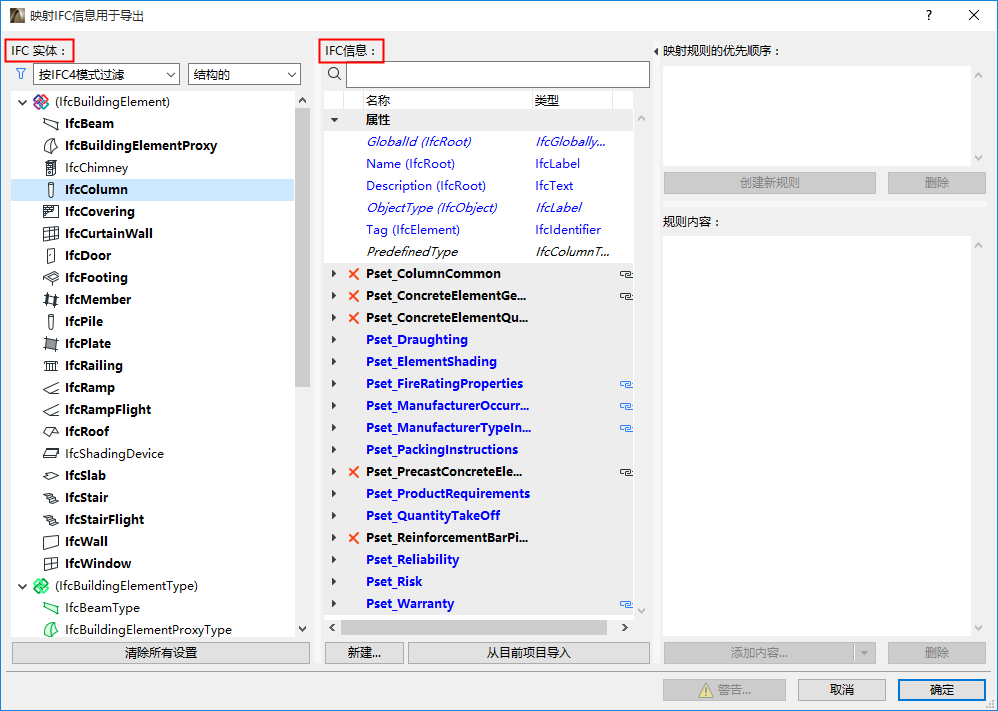

IFC屬性列表

每個所選實體的IFC訊息被列在IFC訊息列。

• 分配給母元素（例如IfcElement）的屬性數據會自動分配給其所有子元素（例如IfcBeam、IfcColumn、IfcSlab、IfcWall等）。
• X:點擊紅色X，刪除任意數據專案。屬性不能被刪除。

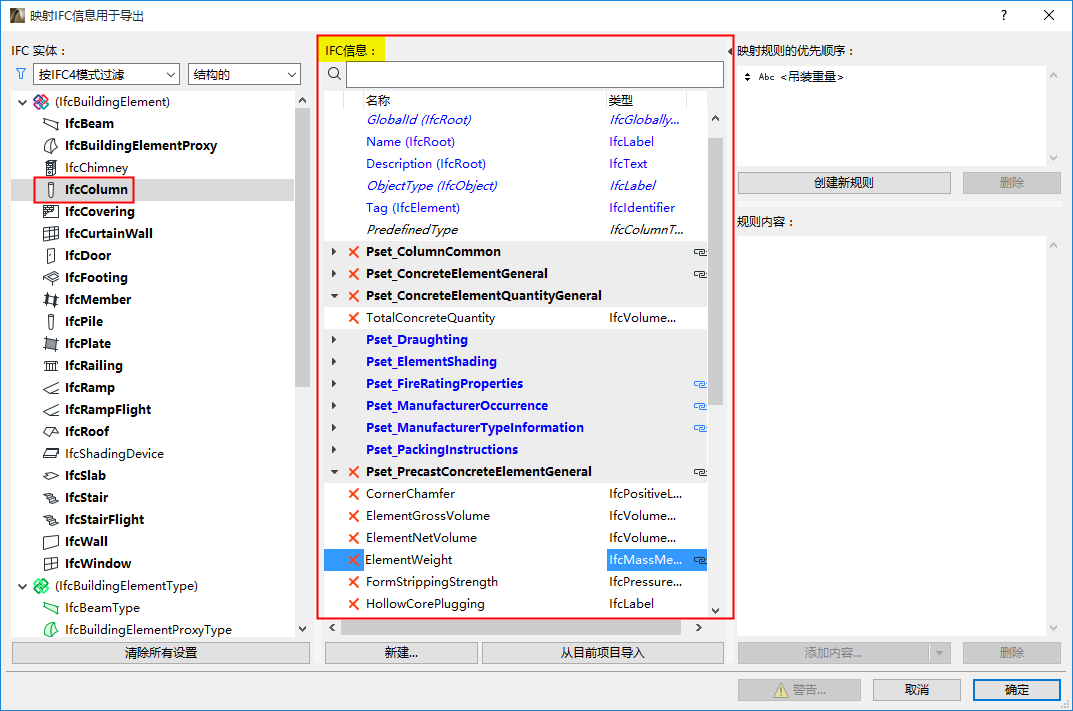

• 加粗類型：被分配了屬性集數據的IFC實體會顯示為加粗。

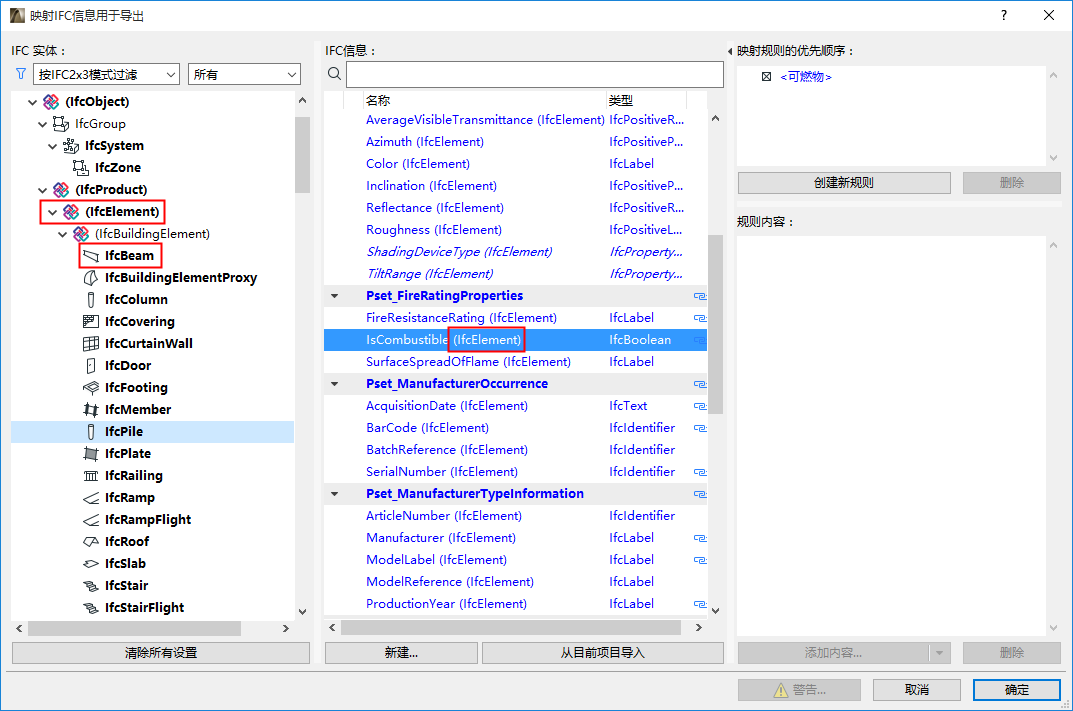

• 藍色類型:子元素的屬性顯示為藍色類型。可以在括號中看到其母類型名稱。

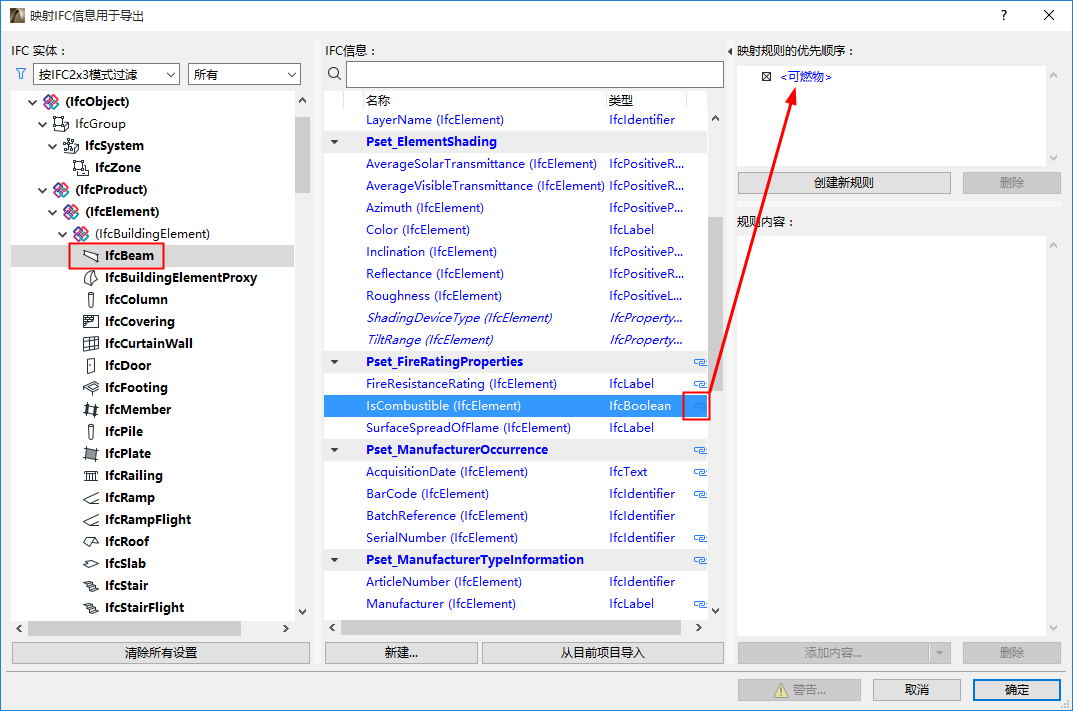

• 鏈圖標：指示屬性擁有映射規則。查看其在對話框右側的映射規則。

  參見如何建立映射規則。





屬性 分配 只能在母級別予以調整。這樣，建立一個用於所有建築元素的通用訊息，您不需要為每個單個的建築元素類型（Ifc牆、Ifc柱、Ifc板等等）建立它：相反，在較高層級上建立它(例如，在IfcElement)。

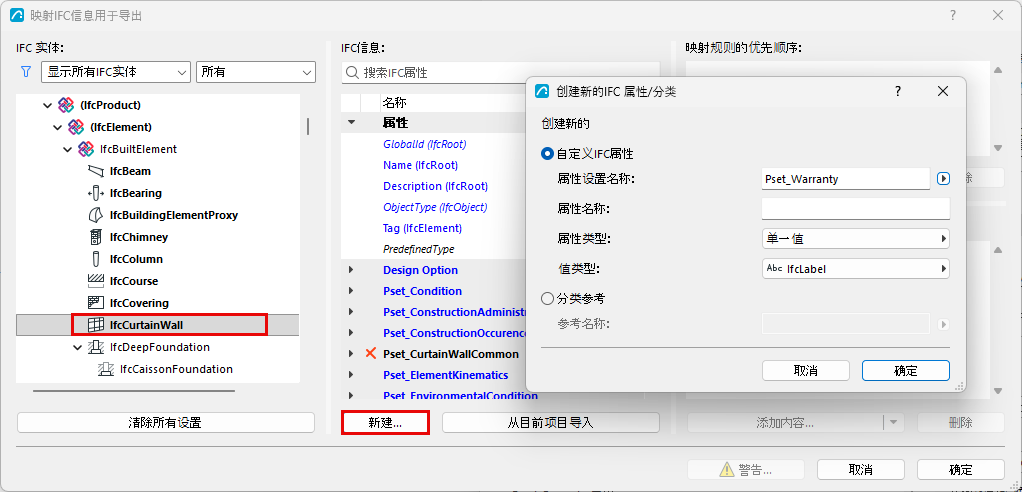

添加新訊息/分類參考

您可以為特定IFC類型的所有元素建立自定義屬性。

1. 選擇項。
2. 點擊新建，

更多說明，參見建立新的IFC屬性/分類。

從目前專案導入

您可能已通過IFC專案管理器或元素設定對話框為單個元素建立了自定義IFC屬性。要將這些自定義屬性添加到屬性映射對話框中，請點擊從當前專案導入。

清除所有設定

刪除當前訊息映射預設的整個內容（映射規則、訊息和分類參考）。
