佈圖設定

佈局標識與格式面板

更多訊息，參見佈圖和圖形ID。

• 在ID順序中不要包含這個佈圖：選擇該複選框以從自動佈圖ID分配中排除當前佈圖。
• 使用自動圖冊和子集ID分配：選擇此複選框，按照圖冊中的定義，將自動圖冊和子集ID分配應用到當前的佈圖。

  更多訊息，參見圖冊設定對話框。

• 自定義ID：勾選此項，為當前佈圖應用一個唯一的ID。
• 佈圖名稱：請輸入一個佈圖名稱。
• 樣板佈圖：從彈出選單中選擇樣板佈圖。

  更多訊息，參見樣板佈圖。

• 大小：此字段提供了關於當前佈圖的水平和垂直大小的訊息（按照樣板佈圖中的定義）。
  註： 尺寸是基於佈圖的工作單位（選項>專案個性設定）。

在該佈局面板上的圖形ID

假設圖形ID在圖形設定對話框的標識面板中被設定"按佈圖"，此面板中的設定將決定此佈圖上所放置的所有圖形ID。

更多訊息，參見圖形標識面板。

• 繼續繪製前一個佈圖的ID順序：通過從以前佈局中連續的ID序列，勾選該複選框來分配一個ID。(如果選定的佈局是圖冊中格的第一個，該控制項是灰色的。)
• 圖形ID前綴：輸入圖形ID的專案前綴字符。
• 圖形ID樣式：從此彈出區域中選擇任意一個列出的ID樣式。
• 起始於：輸入ID順序開始的數字或字母（取決於所選的ID樣式）。
• 預覽：此區域顯示所選ID樣式的預覽。

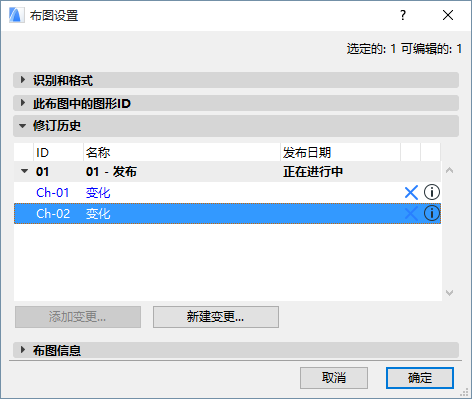

修訂歷史面板

該面板列出了此佈圖的每個修訂，以及與每個修訂和傳遞集相關的變更。

點擊添加修改把現有修改添加到該佈局總。

見向一個佈圖中添加一個現有的變更。

點擊新建修改在專案中建立一個新的修改並把它添加到該佈局的當前修訂中。

同樣參見在佈圖修訂中建立新的變更，和在佈圖上或佈圖設定中的修訂歷史數據 。

佈圖訊息面板（佈圖設定）

使用這些字段來定義當前佈局中的基本數據值。

為自定義這些字段或添加新的字段，使用圖冊設定的佈圖方案面板。

參見圖冊設定對話框。

如果您需要區分用於特定佈局中的這些數據，這可能是有用的。

• 例如，專案可能已經在建築階段，但是一個佈局仍可能是一個預備的狀態，而另一個佈局是一個承包商批准的狀態。
• 同樣，檔案的不同部分(例如，詳圖vs. 平面圖) 可能是不同的人負責，因此您可以使用修改/檢查/批准字段來指定用於任何給定佈局的這些名稱。

這些數據隨後可顯示在界面的以下部分：

• 在佈局上放置的自動圖文集
• 發佈器項的名稱
• 工作表索引
• 傳遞集歷史索引
• 修訂歷史物件
