Visualização em Planta de Portas e Janelas

Visualização em Planta: Simbólica vs. Vista e Corte

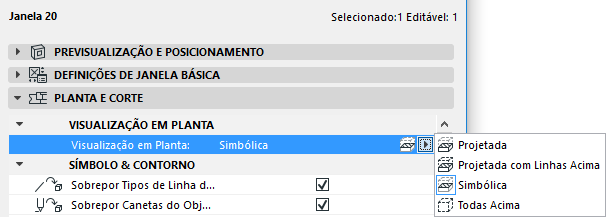

Utilize o controle Visualização em Planta nas Definições Porta/Janela para definir como visualizar a abertura:

Simbólica (definição original): Este é o símbolo standard do objeto.
Tudo em Projeção: é visualizado todo o contorno do elemento, com os atributos das linhas projetadas.
Nota: Defina atributos das Linhas Acima (tipo de linha, caneta) no painel Planta e Corte das Definições Porta/Janela.

No caso de uma parede inclinada, você pode preferir uma visualização mais realista da porta/janela em corte: selecione as opções Vista e Corte ou Vista, Corte e Projeção para ver todas as partes de uma Janela em uma parede inclinada.

Vista e Corte: mostra a área em corte do modelo 3D do elemento e a parte em vista (para baixo).
Vista, Corte e Projeção: mostra a parte em corte do modelo 3D do elemento e a sua projeção superior (ou seja, a parte do elemento acima do Plano de Corte) e a sua parte em vista (para baixo).

Atributos de Portas/Janelas

Existem duas formas de definir os atributos (tipo de linha, caneta, trama) das Portas/Janelas na Planta:

Utilize os atributos GDL (tipo de linha, caneta, trama) estabelecidos em Definições Porta/Janela (painel Parâmetros ou painel Definições Personalizadas da Interface Gráfica). Este método lhe oferece muitos e bons parâmetros de linha/trama, lhe proporcionando um maior controle sobre a visualização precisa e detalhada do vão e de cada um dos seus componentes em separado.
Utilize os atributos 2D definidos para o vão no painel Planta e Corte das Definições Porta/Janela. Este método para simplificar envolve um número reduzido de parâmetros.
Para mais detalhes, consulte Substituir Atributos de Objeto GDL de Portas/Janelas.

Opções de Visualização do Modelo para Portas e Janelas

As Opções de Porta e Opções de Janela no painel Elementos Construtivos das Opções Visualiz. Modelo (Documentação > Definir Visualização do Modelo > Opções Visualiz. Modelo) permitem visualizar as Portas e Janelas na Planta a cheio, só com contornos ou como vãos ou mostrar ou esconder os seus marcadores ou cotas.

Consulte Painel Opções para Elementos Construtivos.

Para definir a visualização de maçanetas e linhas de abertura de Portas/Janelas, use o painel Nível de Detalhe dos Símbolos de Porta e Janela das Opções de Visualização do Modelo.

Consulte Nível de Detalhe dos Símbolos de Portas e Janelas.
