Cortes

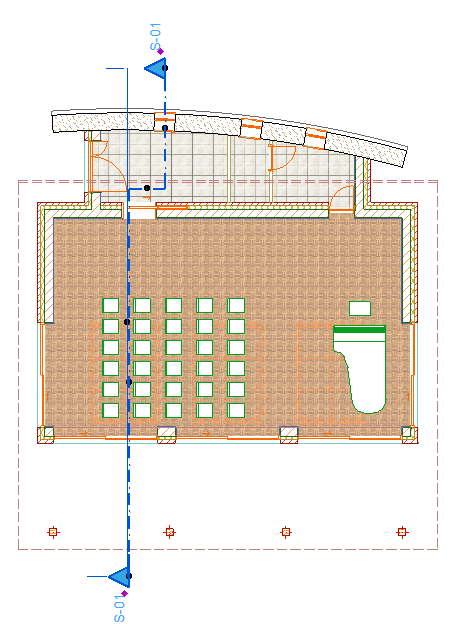

Use a ferramenta Corte para gerar uma vista seccional do ponto vista do Edifício Virtual, com um marcador de acompanhamento.

Este marcador pode tomar uma das seguintes formas:

1. um Marcador de origem, que gera um Ponto de Vista de Corte
2. um Marcador vinculado, que não gera um Ponto de Vista de Corte, mas serve de referência para qualquer outra Vista, Ponto de Vista ou Desenho.
3. um Marcador não vinculado que contem texto pessoal
   Nota: Outro tipo de Ponto de Vista de Corte é o Corte Independente (com ou sem marcador), que não tem origem no Modelo.

   Consulte Criar um Ponto de Vista de Corte Independente.

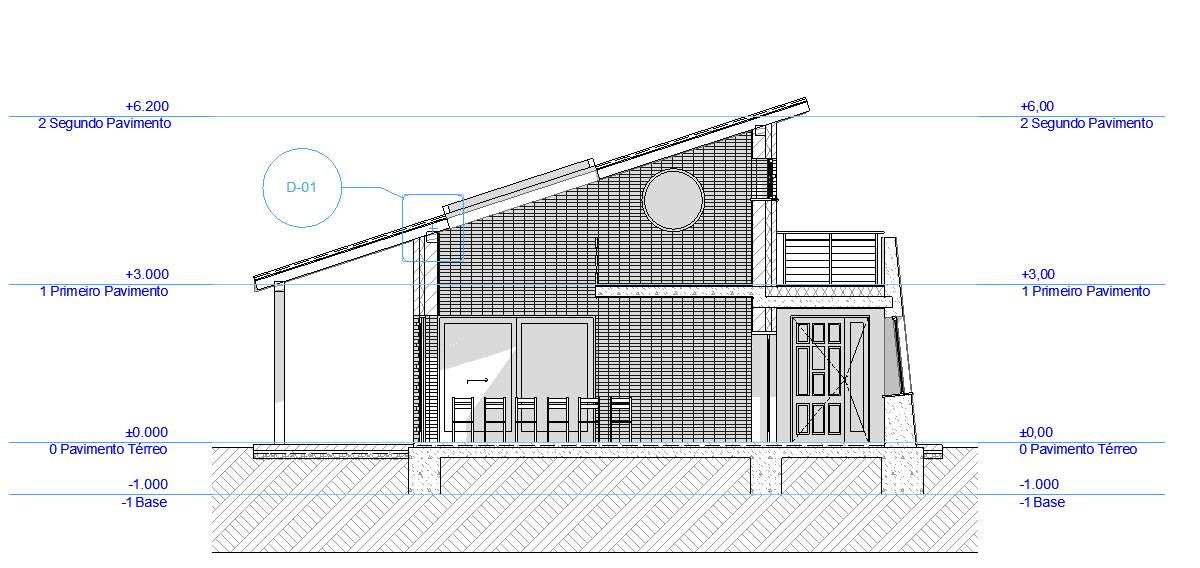

Os Cortes podem ser salvos como Vistas e colocadas em um Leiaute como Desenhos; o conteúdo de uma Janela de Corte pode também ser publicado diretamente.

Na Janela de Corte, é possível visualizar e modificar elementos, mas não se pode criar elementos de construção novos. (A exceção é quando se usa os comandos Arrastar Uma Cópia” ou Multiplicar.) Se colar um elemento na Janela de Corte, este será transformado em primitivas de desenho (Pontos, Linhas, Tramas).

Os objetos podem ser colocados em uma janela de Corte, mas eles são considerados como sendo apenas símbolos gráficos. (Não é criado qualquer elemento do modelo 3D correspondente.)
