Edição de Linhas de Corte/Elevação/EI na Planta

Você pode esticar, afastar e quebrar todos os tipos de linhas de Corte/Elevação na Planta, como:

  • a linha principal do Corte e qualquer linha de quebra
  • a linha Desaparecer Distante, se houver
  • a linha limite (quebra de Profundidade), se o alcance horizontal do Corte/Elevação for limitado

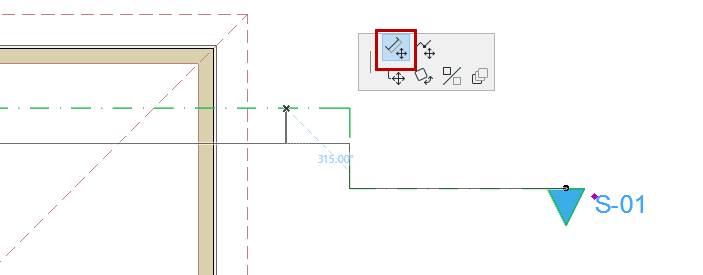

Afastamento do Segmento da Linha de Corte

  1. Selecione a Linha de Corte.
  2. Clique em qualquer lugar do segmento da linha para ser afastado.
  3. A partir da paleta de contexto, escolha Afastar Aresta.
  4. Arrastar e clicar no afastamento.

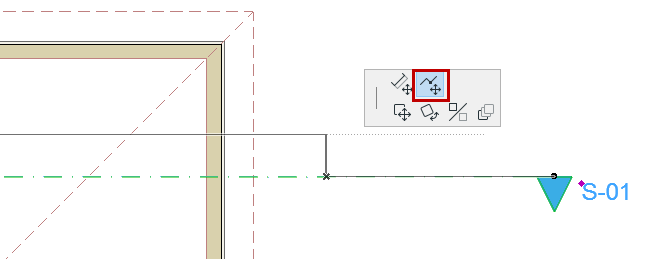

Quebrar e Deslocar Linha

  1. Selecionar a Linha de Corte.
  2. Clique no ponto onde você quer Inserir a quebra.
  3. A partir da paleta de contexto, escolha Inserir Quebra e Afastamento.
  4. Arraste e clique no afastamento o segmento quebrado.

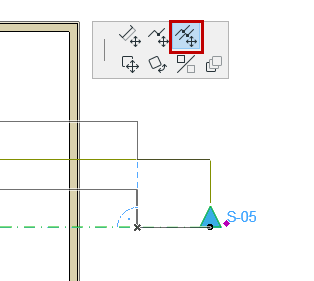

Quebrar Todas as Linhas de Corte

Se o Corte tiver uma Linha de Limite e/ou linha de Desaparecer Distantes exibida, use o comando paleta de contexto: Inserir Quebra em Todas as Linhas para quebrar e afastar todas as linhas simultaneamente.

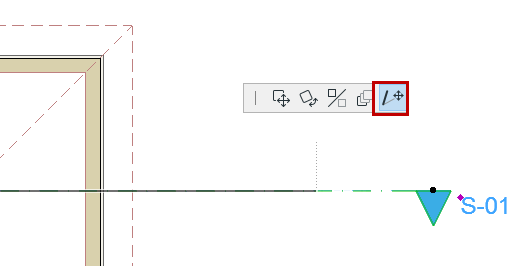

Alongar Linha

  1. Selecionar a Linha de Corte.
  2. Clique em um ponto final de qualquer segmento.
  3. Da paleta de contexto, escolha Alongar.

    Nota: Nas Elevações Interiores, os pontos finais da linha da EI não podem ser esticados, porque o seu comprimento depende do Contorno do Compartimento.

    Consulte Visualização e Edição de Marcadores de Linhas de Elevação Interior e Região do Marcador.

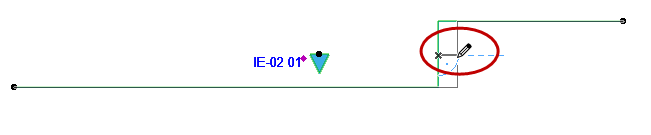

Remover Quebra

Para remover uma interrupção na linha, selecione o segmento e faça um dos seguintes procedimentos:

  • Use o comando Afastamento na Paleta de Contexto para realinhá-lo com outra linha do mesmo tipo

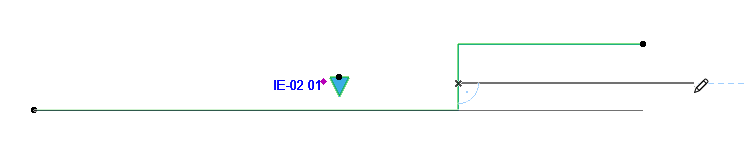

  • Selecione a aresta da quebra e arraste-a para fora do limite horizontal do Corte/Elevação




Tópico Relacionado:

Edite o Intervalo ou a Linha do Limite Graficamente
