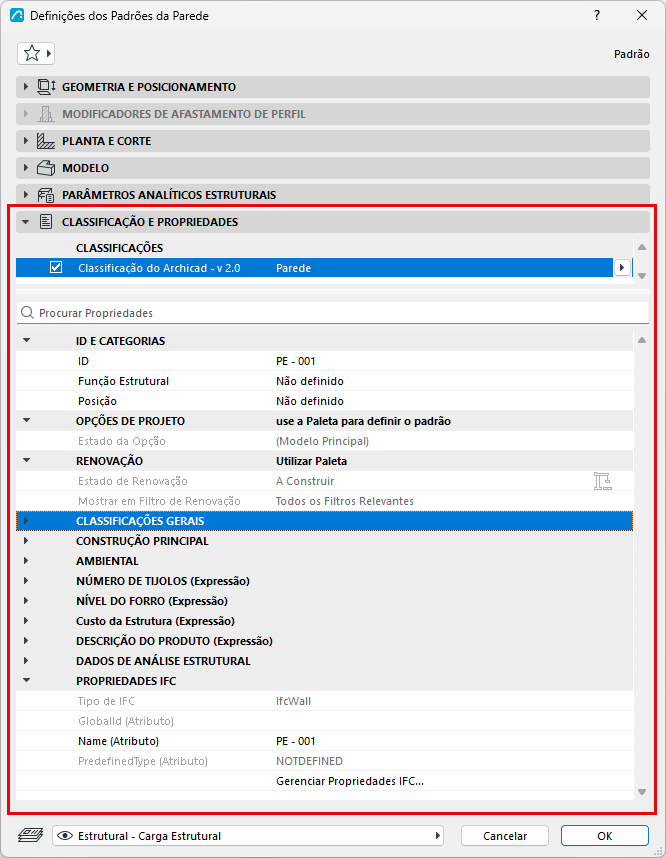

Painel Classificações e Propriedades
Classificações
Atribua uma Classificação ao elemento. As Classificações disponíveis dependem do(s) Sistema(s) de Classificação que foram carregados no projeto.
Propriedades do Elemento
O restante da caixa de diálogo contém a lista de dados de propriedades adicionados pelo usuário para o elemento, divididos em grupos. Os tipos de propriedade e seus valores padrão são definidos no Gestor de Propriedade.
Os principais grupos de propriedades são descritos abaixo. Para mais informações, consulte Propriedades e Sistemas de Classificação.

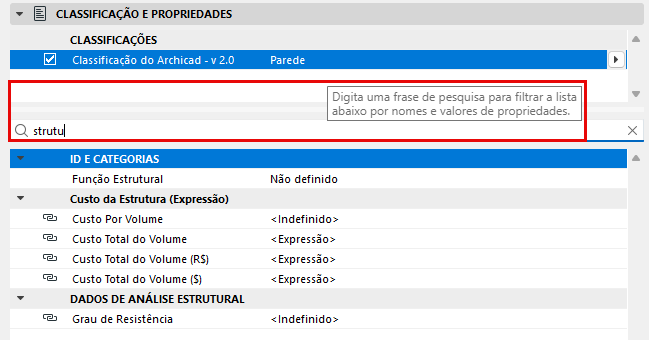

Conforme necessário, use a barra de pesquisa: insira qualquer texto para pesquisar quaisquer propriedades ou grupos atualmente exibidos na caixa de diálogo.
A barra de pesquisa não fica visível se não houver propriedades pesquisáveis na caixa de diálogo atual.
Categorias e ID
- ID: Introduza uma ID neste campo para localizar este elemento nos Cálculos de Quantidades.
O campo ID serve para identificar e agrupar elementos nas listas. Pode ser utilizado qualquer caractere.
Se um número é incluído em qualquer lugar da ID, o Archicad irá adicionar um para este número para cada novo elemento desenhado, desde que a caixa de seleção Atribuir ID do Novo Elemento a Cada Novo Elemento esteja ativo na nova caixa de diálogo Opções > Ambiente de Trabalho > Mais Opções. Cada novo elemento terá uma ID exclusiva.
Se os elementos forem duplicados ou multiplicados, as IDs das cópias serão iguais às originais.
Se você colar elementos no Projeto, pode obter elementos com IDs conflitantes. O Archicad não exclui automaticamente conflitos de IDs. Compete ao usuário designar IDs diferentes para os elementos em conflito.
Os IDs podem ser personalizadas antes da criação dos elementos e depois da seleção dos existentes, utilizando Documentação > Extras de Listagem > Gestor de ID de Elemento.
Para mais informações, consulte Gestor de ID de Elemento.
- Função Estrutural: Opcionalmente, defina o elemento como uma parte "Elemento Estrutural" ou "Elemento Não-Estrutural" do edifício.
Se você tiver classificado elementos do modelo como "Em carga", então pode utilizar a opção "Apenas Núcleo de Elementos em Carga" na Visualização da Estrutura Parcial para visualizar apenas esses elementos.
Ver Visualização da Estrutura Parcial.
Se você colaborar com parceiros que estejam utilizando programas estruturais e exportem o seu modelo Archicad para o formato IFC, a classificação da Função Estrutural adiciona automaticamente a propriedade "em carga" aos elementos estruturais no arquivo de exportação.
- Posição: Opcionalmente, defina o elemento como uma parte "Exterior" ou uma parte "Interior" do edifício. Isto é útil para alinhar a coordenação com os aplicativos de análise energética.
Você pode procurar elementos pela sua Posição de classificação, utilizando o critério da caixa de diálogo Pesquisar & Selecionar.
- Classificação pela DIN: Defina este valor na seção Classificação e Propriedades das Definições de Morph. Disponível apenas em Definições Morph, e somente se você estiver usando o Flachenberechnung (Listagem de Áreas) Extensão (usado primariamente nos mercados de língua Alemã).
Opções de Projeto
Este controle mostra o estado atual da Opção de Projeto do elemento selecionado. Use esta interface para vincular novamente o elemento a uma Opção de Projeto diferente.
Controles Renovação
Estado de Renovação: este controle está disponível apenas para um elemento selecionado. Nas definições padrões, a nota “Utilizar paleta para predefinir” indica que a Paleta Renovação pode ser utilizada para predefinir o Estado de Renovação para todos os elementos.)
Para um elemento selecionado, utilize este pop-up para atribuir um Estado de Renovação: Existente, Novo, ou A Demolir.
Mostrar em Filtro de Renovação: Por predefinição, esta opção, para um elemento selecionado, é definida para “Todos os Filtros Relevantes.” Isto é, este elemento será mostrado, oculto ou mostrado com uma sobreposição, dependendo do seu Estado de Renovação e do Filtro de Renovação ativo. Contudo, você pode limitar a visualização de qualquer elemento de construção selecionado para apenas um Filtro de Renovação: utilize este controle Mostrar em Filtro de Renovação para escolher um Filtro de Renovação em particular; este elemento existirá apenas nesse Filtro de Renovação.
Para mais informações, consulte Renovação.
Propriedades IFC
Esta parte da caixa de diálogo exibe as Propriedades IFC e as Propriedades do Tipo de Elemento atribuídas ao elemento do Archicad selecionado. Estas atribuições de propriedade e atributo ajudam a otimizar o seu modelo Archicad para a troca de dados com outros aplicativos.
Para detalhes sobre interoperabilidade usando IFC, ver Trabalhar com IFC.
