Nastavení svislých tyčí (nástroj Zábradlí)

Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

Svislé tyče jsou vzorem ve vzoru. Standardně jsou ve vzoru dvě sady svislých tyčí; pokud v editoru vzoru označíte jednu z tyčí, označí se i všechny její instance.

Svislé tyče nemají kotvení; Můžou být vloženy do prostoru mezi vodorovné tyče a horní tyč nebo horní a spodní hranu segmentu.

Svislé tyče můžete přidávat a ubírat pomocí tlačítek Plus/Minus v editoru vzoru.

Viz také Přidávání prvků v editoru vzoru.

Celkový počet tyčí, které můžete do vzoru vložit, může být omezen následovně:

  • hodnotou Vzdálenost od předchozí, kterou nastavíte na panelu Nastavení svislých tyčí (viz níže) a
  • rozmístěním vzoru svislých tyčí, protože vzor je omezený maximální délkou segmentu.

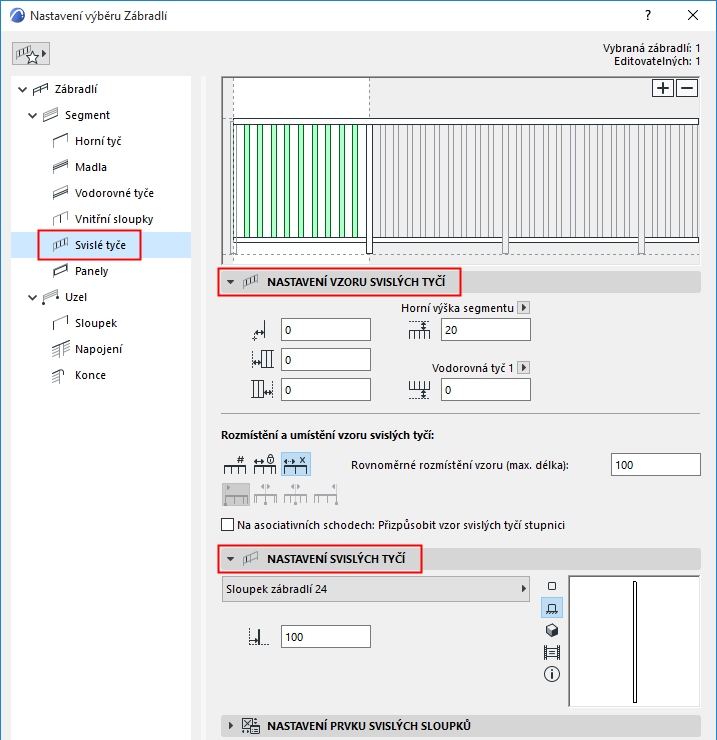

Nastavení vzoru svislých tyčí

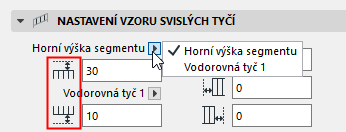

Horní/spodní odsazení svislých tyčí



Zadejte hodnotu horního a spodního odsazení sady svislých tyčí.

Z nabídky vyberte, odkud bude odsazení počítané:

  • Horní výška segmentu: Hodnoty budou vztaženy k výšce segmentu.
    Poznámka: Výšku segmentu nastavíte v nastavení segmentu. viz Výška segmentu a vodorovné odsazení .
  • Vodorovná tyč 1/2...: Pokud jste do vzoru umístili vodorovné tyče, můžete horní a spodní odsazení vztahovat k vybrané tyči.

Vodorovné odsazení

Nastavte podélné odsazení svislých tyčí.

Odsazení napravo/nalevo

Můžete nastavit doplňkové odsazení vzoru svislých tyčí napravo a nalevo. Odsazení je měřeno od pravého a levého konce vzoru.

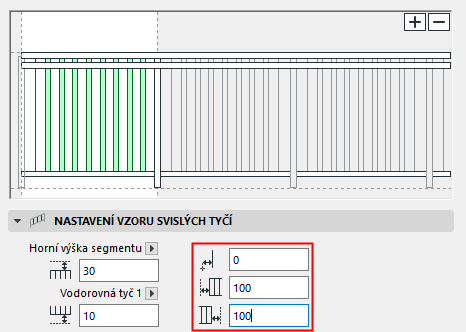

Obrázek 1. Odsazení vzoru svislých tyčí: Vodorovně, nalevo, napravo

Rozmístění a umístění vzoru (svislé tyče)

Pomocí těchto voleb můžete nastavit rozmístění vzoru svislých tyčí.

Poznámka: Délku vzoru svislých tyčí můžete vidět na stránce Segment nastavení zábradlí: černé svislé tyče znázorňují vzor svislých tyčí. (Oproti tomu délka vzoru segmentu dosahuje až k prvnímu vnitřnímu sloupku.)

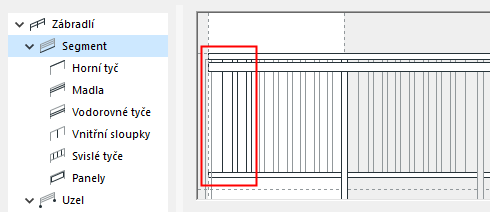

Obrázek 2. Délka vzoru svislých tyčí (zobrazená v editoru vzoru v nastavení segmentu)

Vyberte jednu ze čtyř voleb rozmístění vzoru:

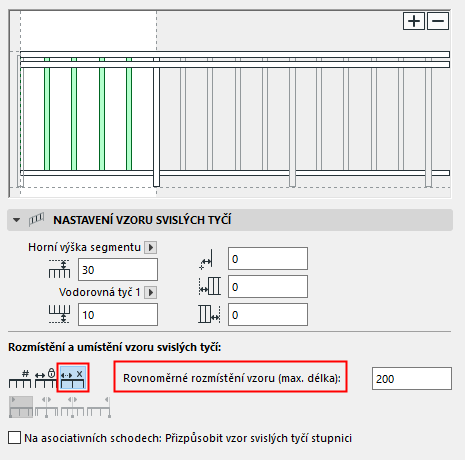

  • Rovnoměrné rozmístění vzoru: Vzor svislých tyčí se opakuje na vzoru segmentu. Délka vzoru je podle potřeby upravena (natažena/zkrácena).

    Zadejte maximální délku vzoru svislých tyčí.

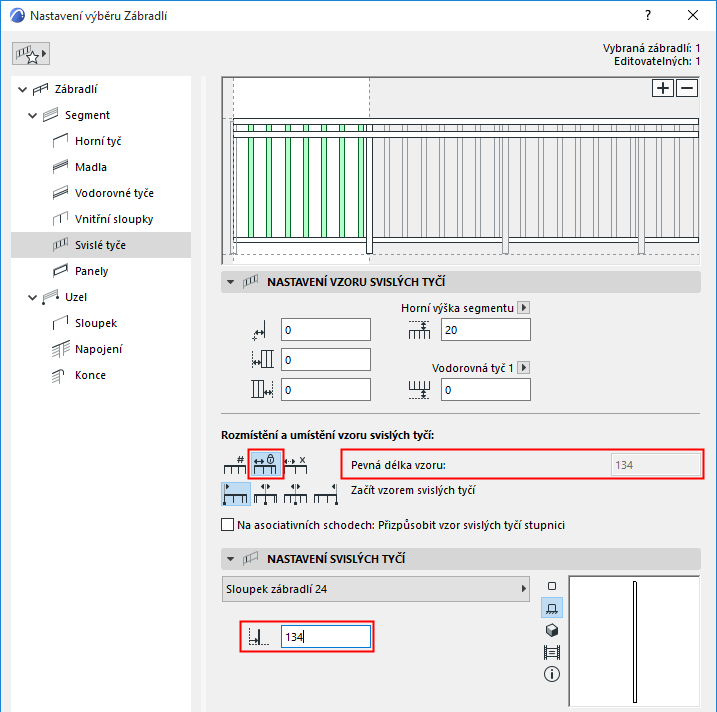

  • Pevná délka vzoru: Délka vzoru svislých tyčí je pevně daná a nebude se měnit.

    Délka vzoru svislých tyčí je součet hodnot umístění sad svislých tyčí nastavených níže.

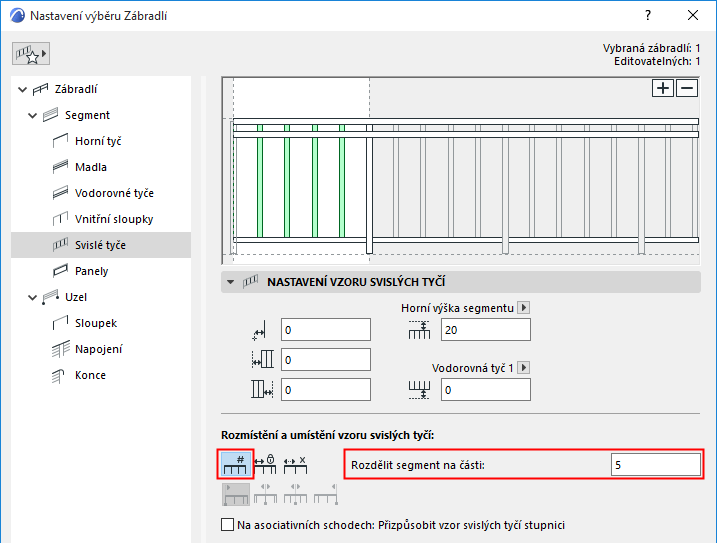

  • Rozdělení segmentu na části: Délka vzoru svislých tyčí bude rozdělena na části (do pole zadejte počet částí, např. 5). Vzoru svislých tyčí bude natažen tak, aby se vešel do každé části segmentu.

  • Délka vzoru svislých tyčí = Dálka stupně: Platí pro zábradlí asociovaná ke schodištím. (Tato volba přepíše jakékoli jiné nastavení rozmístění vzoru svislých tyčí.)

    Viz také Zábradlí na asociovaných schodištích v nastavení segmentu.

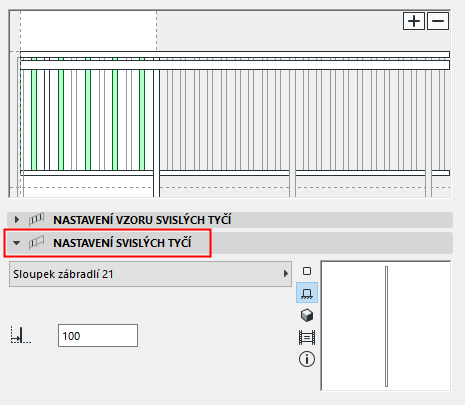

Panel Nastavení svislých tyčí



Vyberte GDL prvek svislých tyčí.

GDL prvky nastavíte na panelu níže. Viz Nastavení prvků sloupku (sloupky/vnitřní sloupky/svislé tyče).

Vedle přednastaveného obsahu můžete uložit a použít vlastní prvky svislých tyčí.

Umístění svislých tyčí

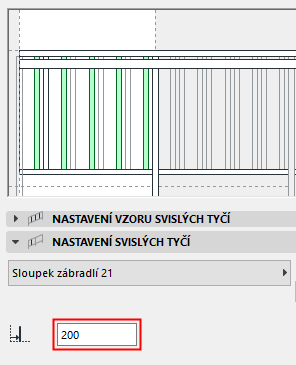

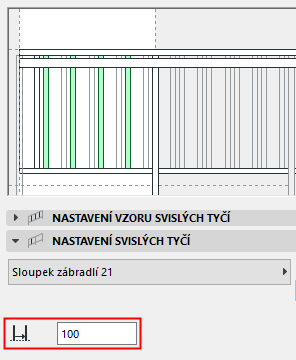

Každá sada označená v editoru vzoru: nastavte umístění svislých tyčí jako vzdálenost od předchozí. (Pokud máte víc jak jednu sadu svislých tyčí, součet dvou hodnot dává celkovou délku vzoru svislých tyčí).

BalusterDistance1.png   BalusterDistance2.png
