Přidání komponentu knihovního prvku

V oblasti návrhu nakreslete pomocí 2D a 3D nástrojů komponentu knihovního prvku.

Poznámka: Před kreslením a modelováním knihovních prvků doporučujeme zkontrolovat a optimalizovat nastavení atributů nástrojů Archicadu. Díky tomu nevzniknou nežádoucí atributy jako parametry v uživatelském rozhraní knihovního prvku. Nejlepší způsob, jak minimalizovat chyby a vyhnout se pracné kontrole nastavení atributů každého nástroje, je uložit nastavení nástrojů v paletce Oblíbené.

Na následujícím příkladu jsou vidět komponenty 3D modelu v horním řádku (s rostoucím LOD zleva doprava) a 2D symboly ve spodním řádku.

Poznámka: Chcete-li se zaměřit na konkrétní oblast návrhu v půdorysu, použijte funkci Přiblížit z paletky LPM: viz Přiblížení oblasti návrhu.

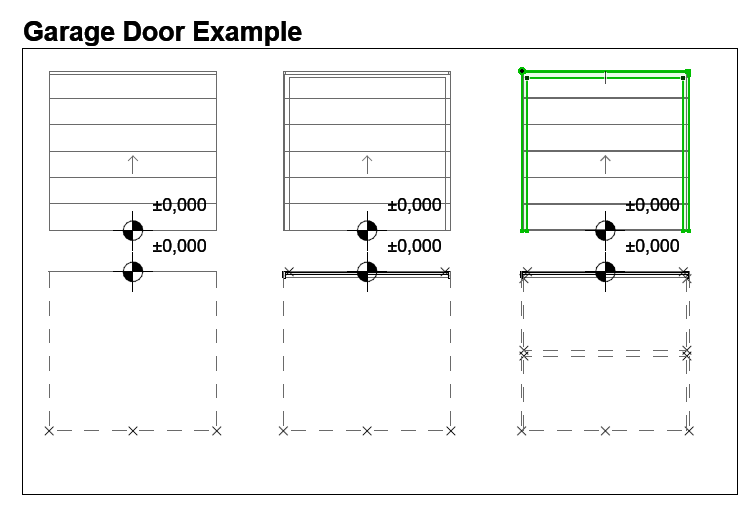

A screenshot of a computerDescription generated with high confidence

Zásady navrhování 2D symbolů

  • 2D symboly můžete kreslit pomocí libovolných 2D nástrojů Archicadu (kromě nástroje Text).

    U dveří/oken musí být 2D symbol zarovnán s vodorovnou osou (x). Vnější strana by měla směřovat nahoru (viz Příklady úrovně detailů 2D symbolu).

  • Pomocí nástroje Aktivní bod můžete vytvořit vlastní 2D aktivní body (platí pouze pro 2D symboly)
  • Přiřaďte každé komponentě zdroj obsahu (viz Nastavte počátek komponenty (vložte výškové kóty)
  • Veškeré knihovní prvky použité ve vašich 2D symbolech by měly být rozbity na 2D prvky (čáry, oblouky, lomené čáry atd.)

Nastavte počátek komponenty (vložte výškové kóty)

Každé komponentě (2D symbolu i 3D modelu) nastavte počátek vložením výškové kóty. Na základě toho budou 2D symbol a 3D model při ukládání knihovního prvku zarovnány.

Počátek lze umístit kamkoliv, pokud je zarovnán s počátky ostatních komponent. Doporučujeme umístit počátek do středu objektu nebo (v případě nepravidelných 2D symbolů a 3D modelů) do jeho ohraničujícího rámečku.

Počátku musí být přiřazen typ komponenty pro každý použitý 2D symbol a 3D model.

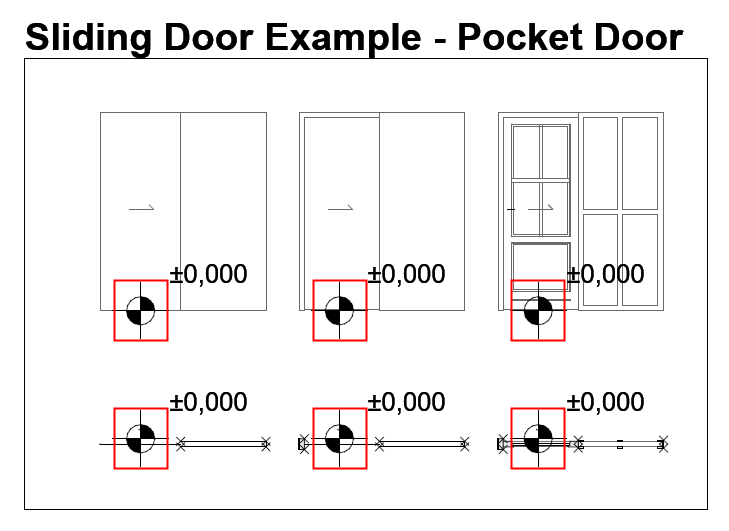

A close up of text on a white backgroundDescription generated with high confidence

Viz Počátek komponent dveří/oken.
