Poznámka:Uživatelé MEP Designeru: Při práci používejte grafické styly, které obsahuje Archicad. V MEP Designeru nebudou nastavení grafických stylů u některých prvků viditelná. Pro architektonické prvky (zobrazené v MEP Designeru s šedým přepsáním) můžete pomocí pravidel grafických stylů nastavit různé hodnoty průhlednosti pro každý typ prvku.
Pomocí grafických stylů můžete nastavit přednastavený vzhled (barvu, výplně) prvkům modelu v jednotlivých zobrazeních a rozlišit tak informace na první pohled.
Například:
Zobrazit prvky různými barvami v závislosti na jejich stavu při rekonstrukci
Zobrazit všechny sádrokartonové zdi modře
Zvýraznit skupiny zón, které k patří k sobě (např. nevytápěné prostory)

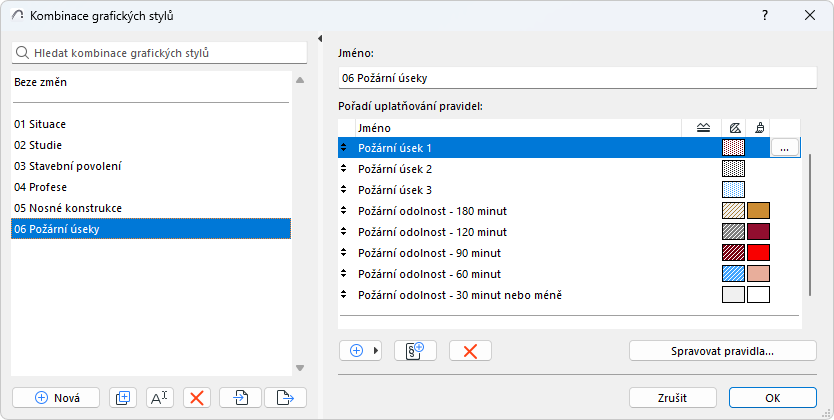

Zvýraznit konstrukce s konkrétní akustickou nebo požární odolnostíObrázek 1. Zóny podle požární odolnosti
Pokud se na prvek vztahují nějaká pravidla grafických stylů, jsou zobrazena v informační bublině:
Použití pravidel grafických stylů
Jsou dva způsoby, jak prvku modelu přiřadit grafický styl:
Pomocí kombinace grafických stylů: Kombinace grafických stylů (nastavení Zobrazení) je skupina pravidel grafických stylů přiřazovaných v daném pořadí prvkům, které těmto pravidlům podléhají.
Pomocífiltrů rekonstrukcí: Filtr rekonstrukcí (nastavení Zobrazení) určuje, které prvky (v závislosti na stavu při rekonstrukci) mají být zobrazeny s nějakým grafickým stylem.
Kombinace grafických stylů a filtr rekonstrukcí se ukládají s nastavením každého zobrazení. V každém zobrazení je kombinace grafických stylů aplikována jako první. Pravidla přiřazená pomocí filtrů rekonstrukcí mají nejnižší prioritu.
Výjimka: Grafický styl nebo filtr rekonstrukcí není možné nastavit pro zobrazení typu kresba, ručně přestavovaných řezech nebo pohledech.
