Pravidla grafických stylů

Toto okno slouží k vytváření a úpravám pravidel.

Otevřít jej můžete jedním z následujících způsobů:

  • Dokument > Grafické styly > Pravidla grafických stylů
  • v okně Kombinace grafických stylů: klikněte na Spravovat pravidla
  • V okně Volby filtrů rekonstrukcí: klikněte na Pravidla grafických stylů


Podívejte se na video

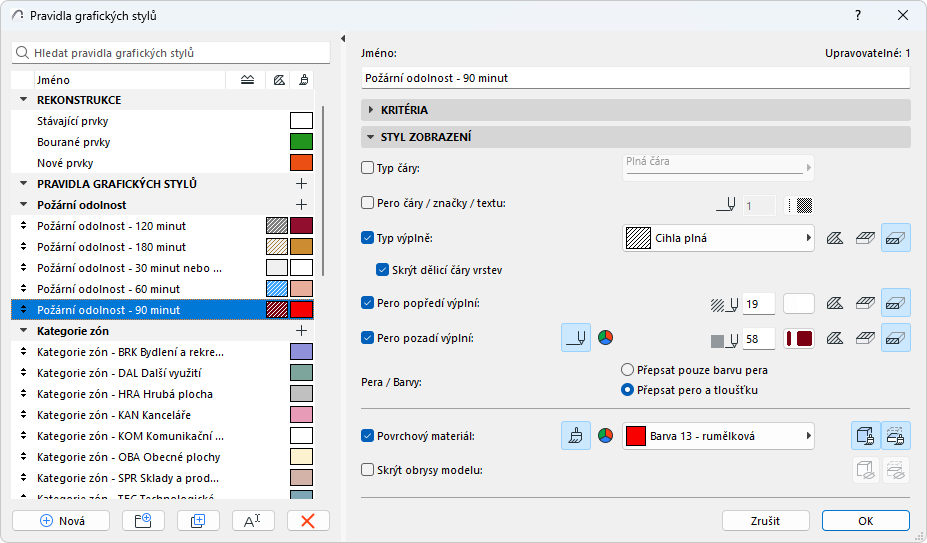

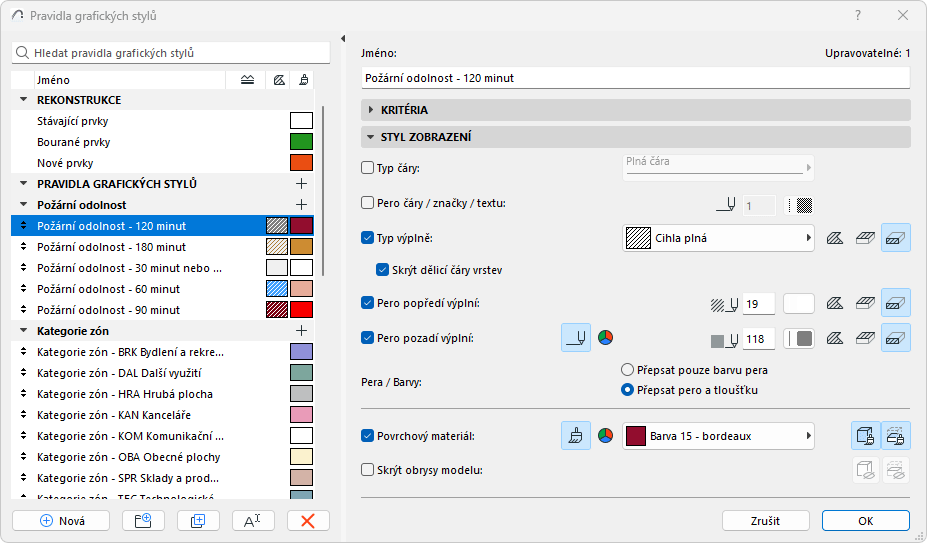

Pravidla jsou v seznamu na levé straně. Barevné ikony označují typ čáry, typ výplně, pera popředí a pozadí a povrchový materiál (pokud je) definované pro každé pravidlo.

První tři pravidla se vztahují na stavy při rekonstrukci: Nové, Stávající a Bourané prvky.

Kritéria a Styl zobrazení označeného pravidla jsou zobrazená na pravé straně okna.

Vytvoření nového pravidla

  1. Klikněte na tlačítko Nové
    • ve spodní části okna Pravidla grafických stylů.
    • v kontextové nabídce pravidla nebo skupiny pravidel

      Poznámka: Pravidla pro stavy při rekonstrukci nelze duplikovat.
  2. Na panelech na pravé straně okna pak můžete nastavit pravidlu Kritéria a Styl zobrazení.

Organizace pravidel do skupin

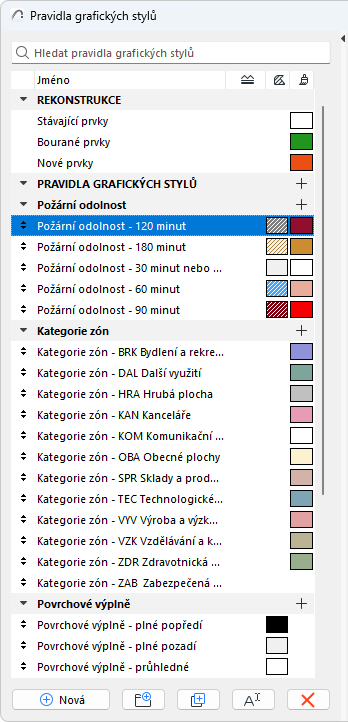

  • I velké množství pravidel lze snadno organizovat, třídit a prohlížet
  • Pravidla můžete z jedné skupiny do druhé jednoduše přetahovat.
  • Kdykoli je potřebujete, jsou k dispozici kontextové nabídky
  • Vyhledávání usnadňuje vyhledání libovolného pravidla nebo skupiny podle jejich jména.


Vytvoření nové skupiny pravidel

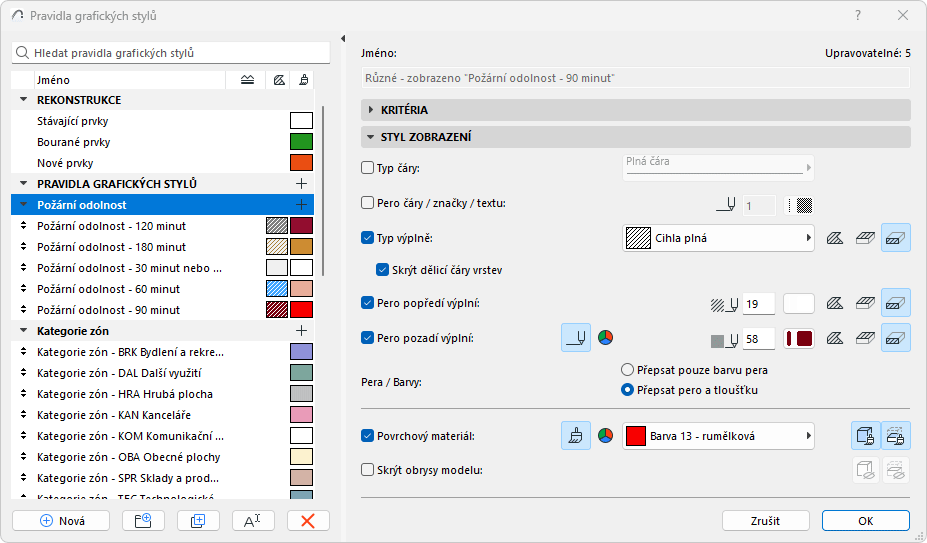

Klikněte na Nová skupina

  • ve spodní části okna Pravidla grafických stylů.
  • v kontextové nabídce skupiny pravidel


Nastavení kritérií pravidla

Tato kritéria určují, které prvky mají být přepsány.

Poznámka: Kritéria pravidel pro rekonstrukce nelze upravit. (Stav při rekonstrukci je přiřazen prvků samostatně.)

  1. V seznamu kritérií je vždy na prvním řádku typ prvku. (Prvky nižších úrovní - např. panel LOPu nebo stěna morfu - zde nejsou dostupné.)
  2. Označte tento první řádek a z nabídky vyvolané pomocí černé šipky na konci vyberte typ/typy prvku, na které se bude pravidlo vztahovat.

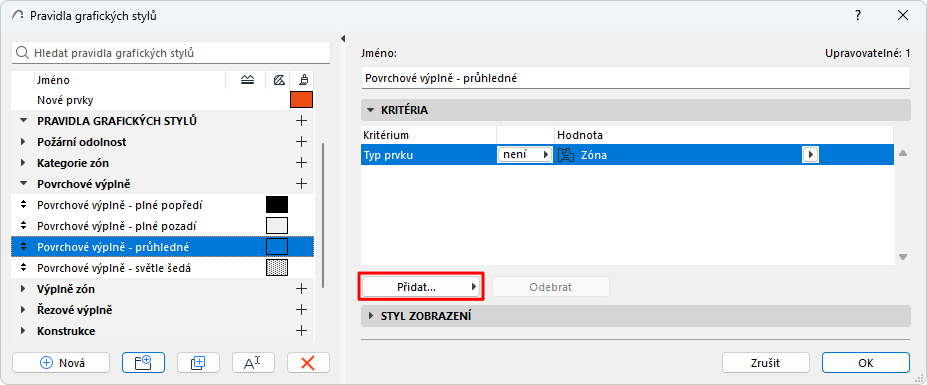

  3. Pokud chcete nastavit další kritéria, klikněte na tlačítko Přidat.... Objeví se seznam parametrů a vlastností.
  4. Vyberte další parametry (výběr vám usnadní pole pro hledání v horní části okna) a tlačítkem Přidat (nebo klávesou Enter) je přidejte do seznamu.
  5. Definujte další kritéria. Obsah seznamu dostupných kritérií je závislý na prvcích nastavených na předchozích řádcích.
    Poznámka: Prostředí je podobné jako v okně Najít a vybrat, jen zde nejsou dostupné IFC vlastnosti.
    Poznámka: Pokud jako kritérium nastavíte “vrstvu” nebo “kombinaci vrstev”, budou přepsány všechny prvky, které jsou v dané kombinaci vrstev viditelné.

Podívejte se na video

Podívejte se na video

Nastavení stylu zobrazení

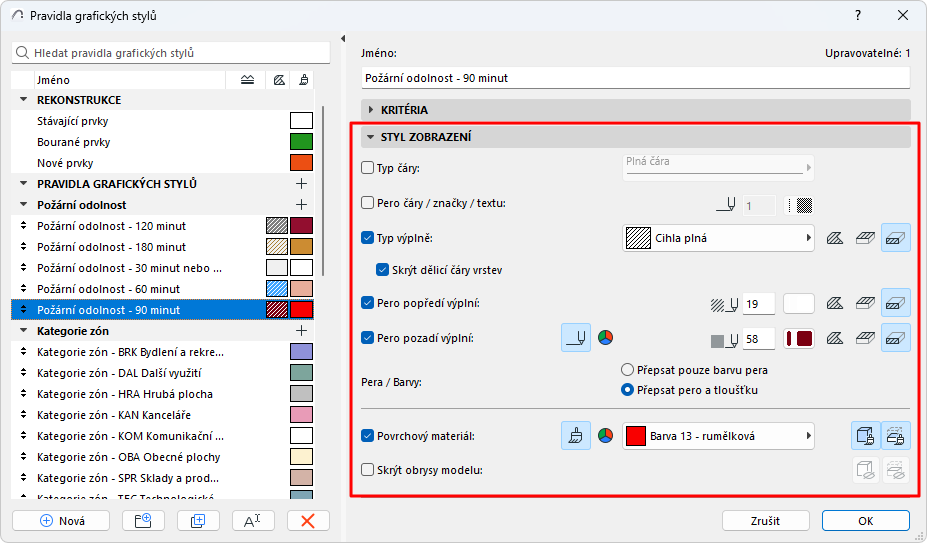

Styl zobrazení určuje, jak budou přepsané prvky vypadat.



Zaškrtněte políčka atributů, které chcete v tomto grafickém stylu použít.

  • Nastavení výplní (typ výplně, pero výplně, pero pozadí výplně):
  • Pomocí ikon kategorií výplní (výkresová, povrchová nebo řezová) určete, které typy výplní budou přepsány.
  • Barvu vyberte buď pomocí čísla pera nebo definujte libovolnou jinou barvu.
    Poznámka:
  • Povrchové výplně zahrnují také výplně z kategorie "Povrchový materiál (povrchová výplň)".
  • Řezové výplně zahrnují také výplně z kategorie "Stavební materiál (řezová výplň)".
  • Povrchové materiály: Aktivujte jednu nebo obě volby pro přepsání povrchů a/nebo povrchů řezů prvků.
    Poznámka:  Kromě tohoto nastavení zobrazení můžete přidat další přepsání ve filtrech rekonstrukcí. Ty nastavíte v okně Volby filtrů rekonstrukcí.

Sledujte video
