Objets compatibles MEP

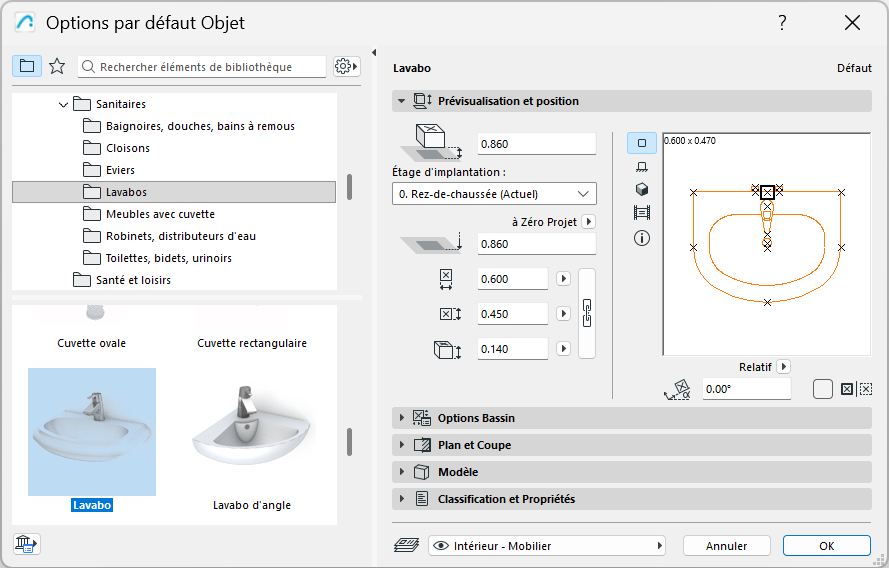

De nombreux objets standard, comme ce lavabo, possèdent également des paramètres de connexion MEP, ce qui permet de les raccorder à un cheminement MEP.



Afficher les connecteurs MEP des objets

  1. Choisissez la commande Documentation > Vue modèle > Options vue modèle
  2. Ouvrez Options diverses pour éléments de bibliothèque
  3. Activez l'Option vue modèle pour les Connexions MEP d'Objet.

    MEPConnectYes.png      MEPConnectNo.png

    Option vue modèle : Afficher ou masquer Connexions MEP sur les Eléments de bibliothèque

Convertir Objets en équipement

Pour éditer ces connexions graphiquement, vous devez d'abord les convertir en éléments de type équipement.

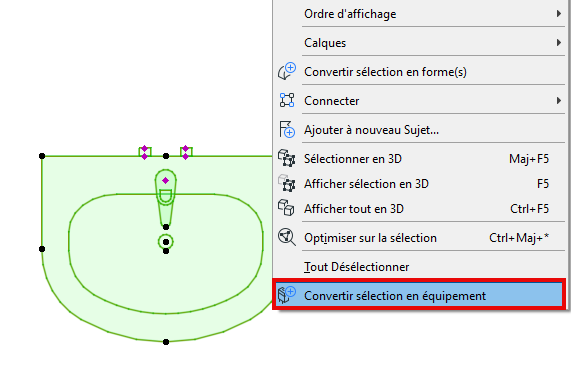

Pour un objet MEP sélectionné : Changez son type en Équipement (ou revenez à Objet) à l'aide des commandes du menu contextuel.



Sujets liés

Modifier ports de connexion MEP

Placer un Terminal, un Accessoire ou un Équipement
