Kötött irányok
A Kötött irányok szerkesztési segédeszközök, amelyek a Segédvonalak és a Szerkesztővonalak helyett használhatók.
Lásd még: Segédvonalak és Szerkesztővonalak.
Az általuk meghatározott szögpárok a kurzor konkrét irányban történő mozgását zárolják, ha a bevitel közben lenyomjuk a Shift billentyűt. Ez a technika csak elemek rajzolásakor vagy módosításakor használható, ilyenkor az alaprajzon a vastag gumivonal, a 3D-s ablakban az elem szellemkontúrja látható. Ideiglenesen zárolja a mutató poláris szögét a Koordináták palettában az egyik szögpár használatával, amit a Beállítások > Munkakörnyezet > Beviteli kényszerek és szerkesztővonalak alatt adtunk meg.
Lásd Beviteli kényszerek és szerkesztővonalak párbeszédablak.
A kurzor vetítése kötött irányokkal
A Kötött irányok használata
A rajzi irányok megkötése segít precízen igazítani, vagy kapcsolni új elemeket. A Szögpár használata új elem megszerkesztéséhez:
- Ellenőrizze, hogy a Hálóra illesztés funkció le van-e tiltva.
Lásd Illesztés a hálóra.
- Kattintson új rajzi elem létrehozásához.

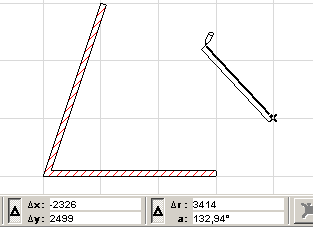

- Mozgassa a kurzort a kezdő ponttól és tartsa lenyomva a Shift gombot. A program a legközelebbi aktív kötött irányt fogja használni.

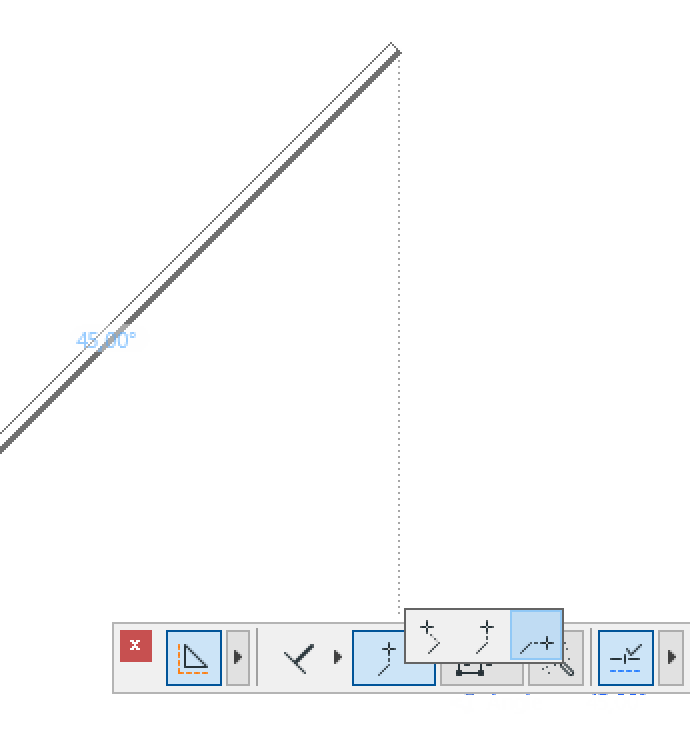

A kurzor vetítése kötött irányokkal
Amikor a Shift billentyű lenyomásával a rajzi irány kötött, egy pontozott vonal köti össze a be nem fejezett elemet a kurzor helyével.
A lehetőségek között a következőképpen válthat át:
- Vezérlőpult megjelenítése. (Ablak > Paletták > Vezérlőpult)
- Rajzoljon egy beviteli vektort a képernyőre.
- Korlátozás aktiválásához nyomja meg a Shift gombot.
Ezzel aktívvá válik a Vezérlőpulton a Kurzor illesztés változatok előugró menü. Vigye a kurzort az előugró menüre, és válassza ki a követő illesztésének kívánt változatát.
Lásd Vezérlőpult.
