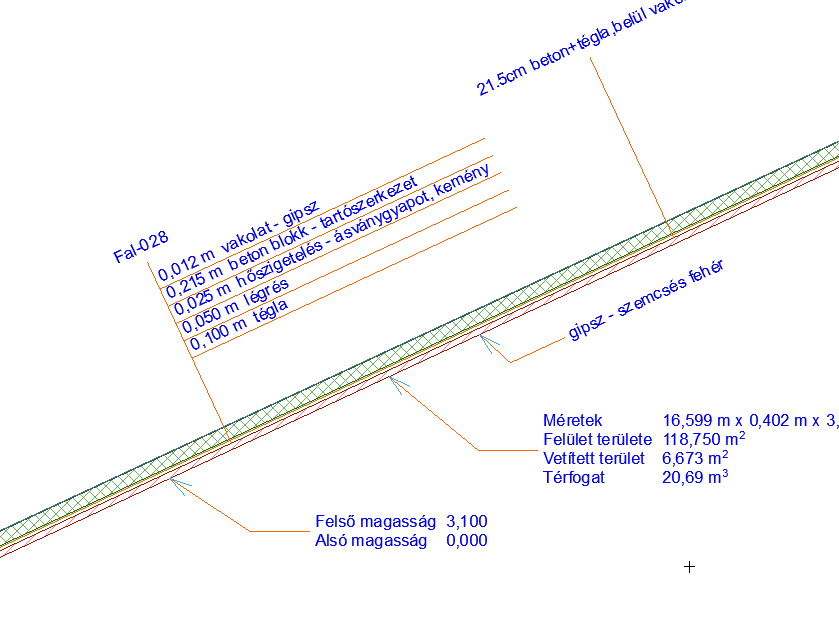

Egy elemnek tetszőleges számú címkéje lehet. A címke még olyan elemre is lehelyezhető, amely egy kapcsolt modul része, vagy amelyet egy másik felhasználó lefoglalt.
Az MEP Designer csomag része egy előre beállított címkekészlet, amelynek tartalma nagy mértékben testre szabható.
Saját címkék is készíthetők 2D-s rajzelemek (többek között automatikus szöveg) mentésével.
Címkék geometriai módjai: asszociatív és független
A Címke eszközzel kétféleképpen helyezhető el a címke:
A független címkék nem kapcsolódnak az elemekhez. A független címkék általában olyan információk megjelenítéséhez használatosak, amelyek nem a modellből származnak (pl. „hófogók elhelyezése ide”).1. Ábra Független címke
Asszociatív címkék elhelyezéséhez kattintson egy elemre. A címke azt követően is az elemhez kapcsolódik, hogy ez utóbbit áthelyezzük vagy módosítjuk. Szükség esetén a címkén lévő paraméterek automatikusan frissülnek.2. Ábra Asszociatív címke
Megjegyzés:
Amennyiben töröl egy elemet, az elem kapcsolódó címkéi szintén törlésre kerülnek.
Alapértelmezés szerint a címke nem látható, ha rejtett elemhez kapcsolódik (pl. az elem rejtett fólián van). Ha mégis meg kívánja jeleníteni a címkét, törölje az „Elrejtés a kapcsolt elemmel együtt” négyzet jelölését a Címke eszköz beállításainál.
A többszintes elemeknél minden szinten külön-külön kell elhelyezni a címkéket.
Az Egyszerű eljárás során a címke egyetlen kattintással elhelyezhető a nyíl és a mutatóvonal típusa/kezdőszög (ha be van kapcsolva) segítségével, az Infótáblán és a Címkebeállítások pontban megadottak szerint.3. Ábra Egyszerű elhelyezés
A Részletes eljárás során három kattintás szükséges (vagy kettő, ha a mutatóvonal kezdőszöge zárolva van), és ekkor a mutatóvonal elhelyezése irányítottabb folyamat.4. Ábra Részletes elhelyezés
A Mutatóvonal beállítások részletes leírását lásd: Mutatóvonal.
