Tervlap beállítások
A Tervlap beállítások párbeszédablak információkat tartalmaz a kiválasztott tervlapról.
A párbeszédablakba történő belépéshez válasszon egy Tervlapot – vagy a Tervlap ablak megnyitásával vagy a Navigátor/Szervezőből történő kiválasztással. Ezután alkalmazza az alábbi lehetőségek egyikét:
- Válassza a Dokumentáció > Tervlapkönyv > Tervlap beállítások parancsot.
- Használja a tervlap környezet menüjét a Navigátorban.
- Kattintson a Navigátor paletta közepén lévő „Beállítások” ikonra.
- Kattintson a Navigátor alján lévő „Beállítások” gombra.
Tervlap azonosítása és Formátum panel
További részleteket lásd Tervlap és Rajz Azonosítók.
- Ez a tervlap ne legyen benne az azonosítók sorszámozásban: Jelölje be ezt a négyzetet, hogy az aktuális tervlap ne kerüljön az automatikus tervlap azonosító megadásba.
- Használj automatikus könyv és mappa azonosító megadást: Jelölje be ezt a négyzetet, hogy az aktuális tervlaphoz automatikusan hozzárendelődjön a Tervlapkönyv és az alcsoport azonosítója, ahogyan az a könyvbeállításokban szerepel.
További részleteket lásd Könyvbeállítások párbeszédablak.
- Egyedi azonosító: Jelölje be, ha egyedi azonosítót kíván alkalmazni az aktuális elrendezésre.
- Tervlap név: Adjon meg egy nevet a tervlap számára.
- Tervlapsablon: Válasszon ki egy Tervlapsablont a felugró menüből.
További részleteket lásd Tervlapsablonok.
- Méret: Ez a mező információt tartalmaz az aktuális tervlap vízszintes és függőleges méretéről (ahogyan az a Tervlapsablonban meg van adva).
Rajzok azonosítója ezen a tervlapon
Ezen panel beállításai határozzák meg az erre a tervlapra helyezett rajzok azonosítóját feltéve, hogy a rajz azonosító „Tervlaponként”-re van állítva a Rajz beállítás párbeszédablak azonosítás panelében.
További részleteket lásd Azonosítás panel.
- Rajz azonosító megadásának folytatása az előző tervlaptól: Jelölje be ezt a négyzetet, ha az azonosítót az előző tervlapon lévő azonosítók sorozatát folytatva kívánja hozzárendelni. (Ez a vezérlő szürke, ha a kiválasztott tervlap az első a Tervlapkönyvben.)
- Rajz azonosító előtagja: Adja meg az elem előtagjának karaktereit a rajz azonosításához.
- Rajz azonosító stílusa: Válassza ki a felugró mezőből bármelyik azonosító stílust.
- Indítás ettől: Adjon meg egy kezdő számot vagy betűt (a kijelölt azonosító stílustól függően) az azonosítók sorrendjéhez.
- Előnézet: Ez a terület tartalmazza a kiválasztott azonosító stílus előnézetét.

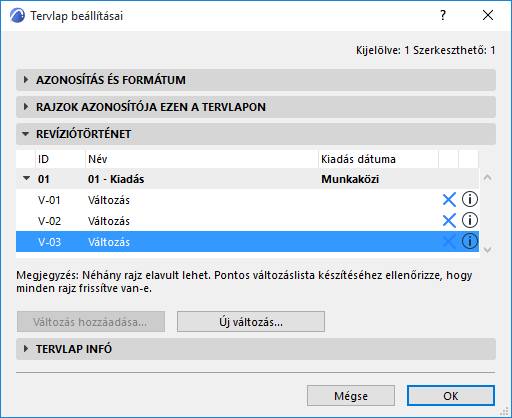

Revíziótörténet panel
Az adott Tervlap valamennyi változata látható az összes panelen, kiegészítve az egyes Változatokra és Kiadásokra vonatkozó módosításokkal.
Meglévő változtatásnak ehhez a tervlaphoz való hozzáadásához kattintson a Változás hozzáadása opcióra.
Lásd még: Meglévő változás hozzáadása egy tervlaphoz.
Új változtatás létrehozásához a tervben, és annak hozzáadásához a Tervlap aktuális változatához kattintson az Új változtatás opcióra.
Lásd még Új változás létrehozása egy tervlapváltozaton és Módosítási előzmények adatai a tervlapon és a Tervlap beállításainál .
Tervlap infó panel (Tervlap beállítások)
Ezekkel a mezőkkel állíthatja be az aktuális Tervlap alapvető értékeit.
A mezők módosításához, illetve új mezők hozzáadásához használja a Könyvbeállítások Elrendezés séma panelét.
Lásd Könyvbeállítások párbeszédablak.
Ez akkor lehet hasznos, ha meg kell különböztetnie ezeket az adatokat a különböző tervlapoknál.
- Például, előfordulhat, hogy a terv már a kivitelezési szakaszban van, de egy Tervlap még mindig előkészítési stádiumban van, míg egy másik Tervlap státusza „A vállalkozó jóváhagyta”.
- Ehhez hasonlóan a dokumentáció különböző részei (pl. Részletek vagy Alaprajzok) különböző felelősökhöz tartozhatnak, ezért a Módosította/Ellenőrizte/Jóváhagyta mezőkben adhatók meg a felelősök minden tervlap esetén.
Ezek az adatok ezután a következő felhasználói felületeken jeleníthetők meg:
