Ablak és Ajtó eszköz beállításai
Megjegyzés MEP Designer felhasználók számára: Létrehozhat és szerkeszthet ajtókat és ablakokat, de ezek csak az épületgépészeti modell referenciájaként szolgálnak, és felülírással jelennek meg.
Az ajtó/ablak könyvtárak és a könyvtári elemek beállításai jelentősen különbözhetnek attól függően, hogy éppen melyik könyvtárat használja.
A következő leírásban azt a „nemzetközi” könyvtárverziót követjük, amely általában az Archicad különböző nyelvű változatainak alapjául szolgál.
Ha egy speciális ajtó/ablak típus beállításaira van szüksége, melyet nem talál a listában, kérjen segítséget a forgalmazótól.
A párbeszédablakban történő böngészéssel és kereséssel kapcsolatos információkért lásd:
Üres nyílás: Kattintson erre a gombra, ha törölni kívánja a jelenleg kiválasztott Könyvtár részt, és automatikusan Üres nyílást kíván használni az Ajtó vagy Ablak nyílásához.
Lásd még: Üres nyílás létrehozása.
Beállítások panelek

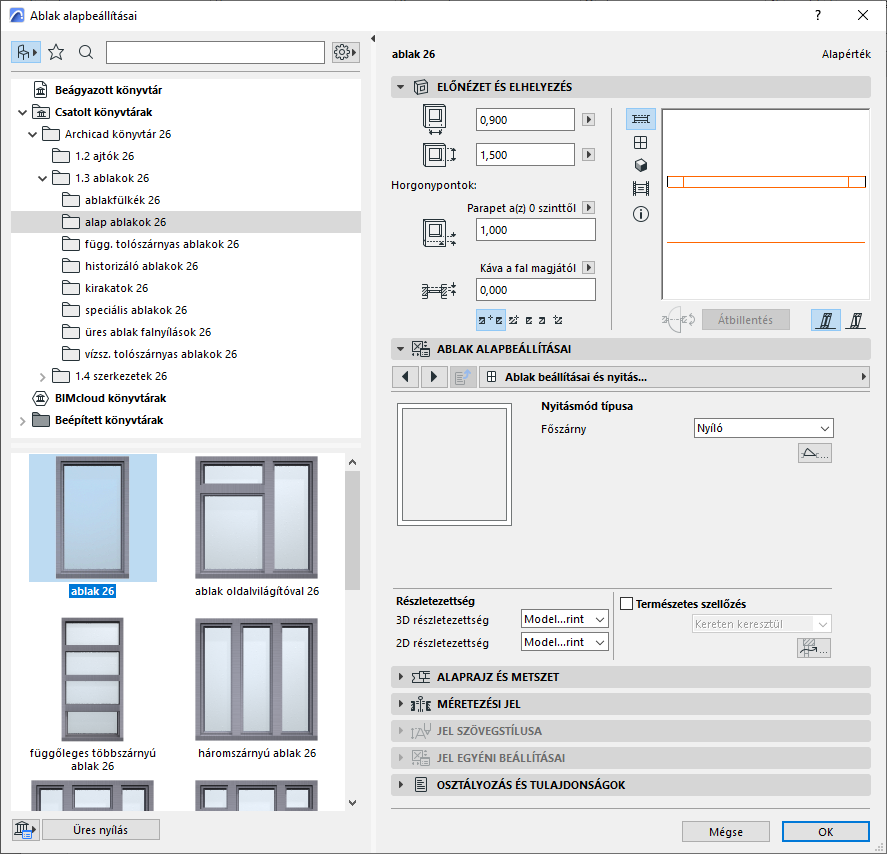

Az Ajtó és ablak beállítások párbeszédablak az alábbi paneleket tartalmazza:
- Előnézet és elhelyezés
A részleteket lásd: Ajtó/ablak Előnézet és elhelyezés panel.
- Egyéni beállítások (a panel tényleges neve annak megfelelően változik, hogy milyen típusú az ajtó/ablak)
A vezérlők leírásához lásd: Ajtó/ablak Alapbeállításai panel
- Alaprajz és metszet
- Méretezési jel
- Jel egyéni beállításai (Ez a panel attól függően érhető el, hogy milyen jeltípust választott a fenti Méretezési jel panelen. Ha nincs kiválasztva jel, ez a panel szürke.)
- Osztályozás és tulajdonságok
