Ajtó/ablak alaprajzi megjelenítése: Szimbolikus, illetve vetület

Használja az Ajtó/ablak beállításokban az Alaprajzi megjelenítés vezérlőt (Alaprajz és Metszet panel), és határozza meg a nyílás megjelenítését.


  • Szimbolikus (alapbeállítás): Ez a tárgy általános szimbólumát takarja, amely független az elem megjelenésétől a 3D-s modellben.
  • Mindent metszősík fölöttiként: Az elem szimbolikus 2D nézete a fejmagasság fölötti rész jellemzőivel jelenik meg.
    Megjegyzés: A fejmagasság fölötti rész jellemzőit (vonaltípus, toll) az Ajtó/ablak beállítások lap Alaprajz és metszet panelén adhatja meg.

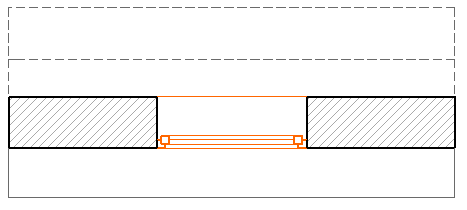

Szimbolikus

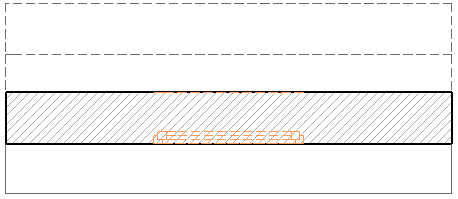

Mindent metszősík fölöttiként

Lásd Ajtók/Ablakok GDL tárgy attribútumainak felülírása.

Ferde falnál azonban előfordulhat, hogy az elmetszett ajtónak/ablaknak egy realisztikusabb ábrázolását szeretné megjeleníteni: válassza a Vetület vagy Vetület + metszősík fölötti részek lehetőséget, hogy a ferde falban található ablak valamennyi részét láthassa.

  • Vetület: megmutatja az elem 3D modelljének metszett részeit, plusz az el nem metszetteket (lefelé haladva).
  • Vetület + metszősík fölötti részek: az elem elvágott részét és az elem fejmagasság fölötti részét mutatja (vagyis azt a részt, amelyik az alaprajzi vágósík fölött található).

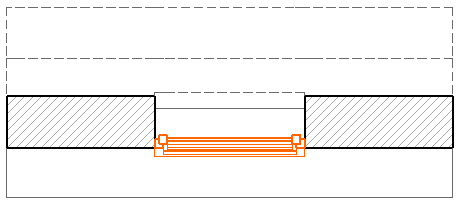

Vetület

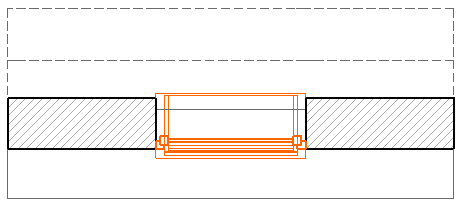

Vetület + metszősík fölötti részek
