Avviare Verifica Collisioni
- Andare alla Pianta o alla finestra 3D.
- Andare a Design > Controllo del Modello > Verifica Interferenze.

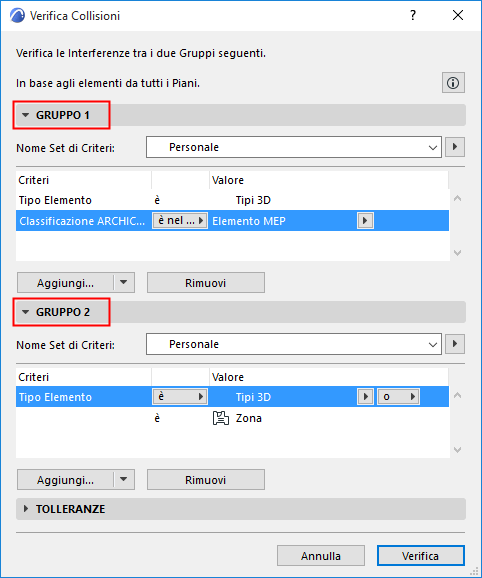

- Nella finestra di dialogo, definire i criteri per i due gruppi di elementi 3D che si vogliono verificare.

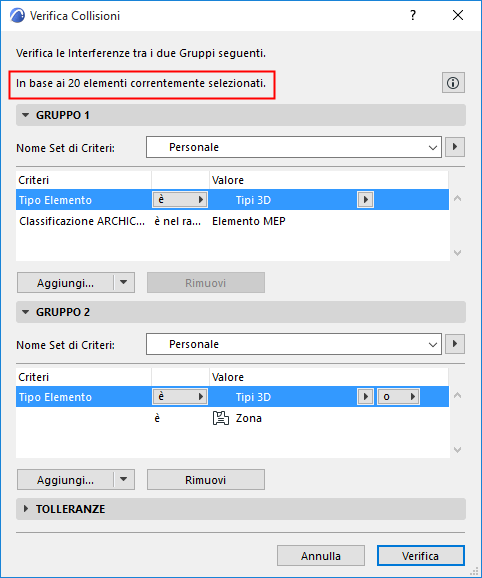

- Se vi sono elementi selezionati, la verifica delle collisioni controllerà solo gli elementi selezionati! Vedere la parte superiore della finestra di dialogo per verificare l'eventuale selezione corrente.
Per altre informazioni, vedere Definire i Gruppi di Collisioni.
- Se vi sono elementi selezionati, la verifica delle collisioni controllerà solo gli elementi selezionati! Vedere la parte superiore della finestra di dialogo per verificare l'eventuale selezione corrente.
- Impostare i valori di Tolleranza di Superficie e/o Volume secondo le necessità.
Per altre informazioni, vedere Imposta Tolleranze di Volume/Superficie.
- Premere Controlla per avviare la Verifica Collisioni.

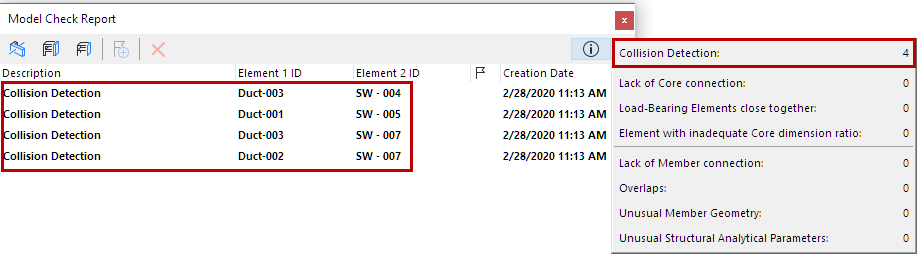

- Si apre il Resoconto Controllo del Modello con i risultati. I problemi di tipo collisione sono elencati come tali nel Resoconto. Fare clic su Informazioni per vedere il numero di collisioni.
Come per altri problemi elencati nel Resoconto Controllo del Modello, è possibile visualizzare gli elementi correlati nel modello e creare problematiche.
Vedere Resoconto Controllo del Modello .
