Obustronna konwersja (Opcje inteligentnego łączenia)

Opcje inteligentnego łączenia (konwersja w obu kierunkach) pozawalają na powtórne łączenie plików DXF lub DWG z plikiem, na podstawie którego zostały utworzone. Funkcja Inteligentnego łączenia umożliwia jednoczesną pracę nad projektem w MEP Designerze i w AutoCADzie i wymianę dodatkowych informacji z zachowaniem minimalnej utraty danych.

Opcja inteligentnego łączenia obejmuje:

• Parametry nowych elementów dodawanych w MEP Designerze i AutoCADzie.
• Zachowanie elementów utworzonych w jednym z tych programów i modyfikowanych (rozciąganych, przesuwanych, obracanych, odbijanych) w drugim, bądź w obu programach.
• Zachowanie obu programów w przypadku utworzenia elementu w jednym z nich, a następnie usunięcia go w drugim, bądź w obu programach.

Jeżeli współpracujesz z osobą, która używa AutoCADa (lub innego programu CAD obsługującego formaty DWG lub DXF), należy skorzystać z następującego procesu:

1. Doprowadzasz pracę nad projektem architektonicznym do momentu, w którym może on zostać przekazany Twojemu partnerowi odpowiedzialnemu za wprowadzenie szczegółów.
2. Zapisz plik PLN.
3. Następnie zapisz plik DXF lub DWG dla partnera:
   • Za pomocą plecenia Plik > Zapisz jako określ typ pliku jako DXF lub DWG.

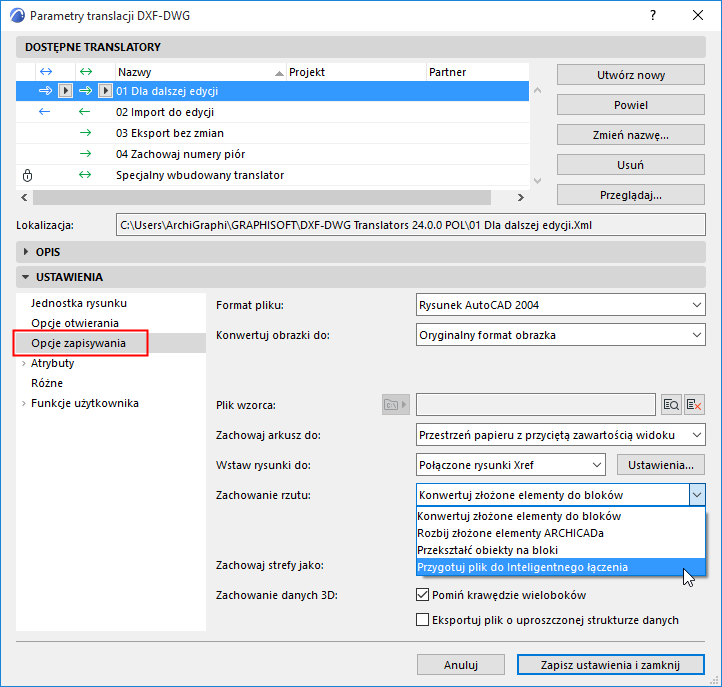

   • Obok Translatora kliknij Ustawienia, aby otworzyć okno dialogowego Ustawień translacji DXF-DWG.
   • W panelu Ustawienia, użyj opcji Zachowanie rzutu: Przygotuj plik do Inteligentnego łączenia





     Szczegóły - zobacz Zachowanie rzutu.

4. Możesz teraz kontynuować pracę nad oryginalnym projektem, podczas gdy partner będzie pracować na pliku DXF/DWG.
5. Kiedy będzie można dokonać łączenia:
   • Plik > Interoperacyjność > Łącz > Łącz z pliku
   • Znajdź pożądany plik i kliknij Otwórz.

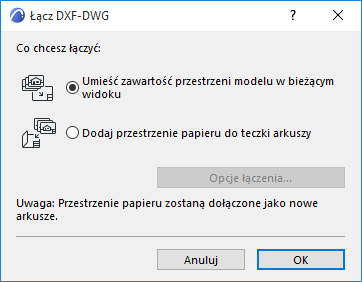

   • W oknie Łącz DXF-DWG, które zostanie wyświetlone, wybierz opcję Łącz zawartość Przestrzeni Modelu w bieżącym Widoku i kliknij OK.





   • W oknie Łącz Przestrzeń Modelu DXF-DWG wybierz opcje łączenia,

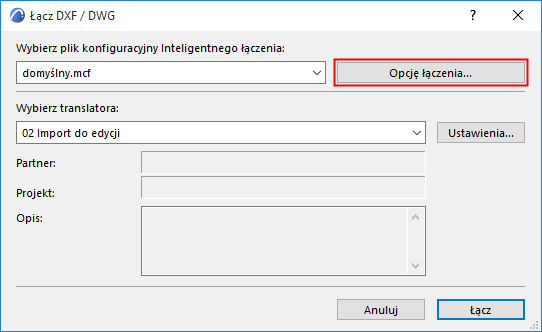

   • Pojawi się okno dialogowe Opcji Inteligentnego łączenia pozwalające na modyfikację pliku konfiguracyjnego Opcji inteligentnego łączenia oraz (jeśli to konieczne) opcji translatora.
     Uwaga: Te opcje można skonfigurować wcześniej w menu Plik > Interoperacyjność > DXF-DWG > Opcje Inteligentnego łączenia.

     Zobacz Opcje Inteligentnego łączenia.

6. Powtórz w razie potrzeby.
