Tekst

W panelu Tekst: Wybierz sposób wyświetlania wartości wysokości.

Ten panel jest dostępny w

Ustawienia tekstu wymiarowania
Ustawienia narzędzia Kota wysokościowa

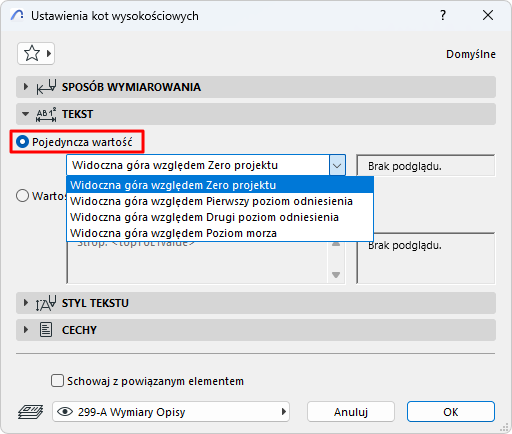

Pojedyncza wartość (Koty wysokościowe)

Opcja podstawowa umożliwiająca wyświetlanie wzniesienia widocznej góry elementu.

Uwaga: „Widoczna góra” oznacza aktualnie widoczną górę elementu (co zależy od częściowego wyświetlania struktury).

Wybierz poziom odniesienia, od którego zostanie zmierzona widoczna góra elementu:

Zero projektu
Poziom morza
Inny poziom odniesienia

Poziomy Odniesienia definiuje się w oknie Opcje > Preferencje Projektu > Poziomy odniesienia).

Własna treść tekstu

opcja „Niestendardowy” zapewnia więcej możliwości wyboru różnych poziomów pomiaru i poziomów odniesienia za pomocą automatycznego tekstu.

Można również dodać tekst niestandardowy i indeks górny oraz formatować tekst wielowierszowy.

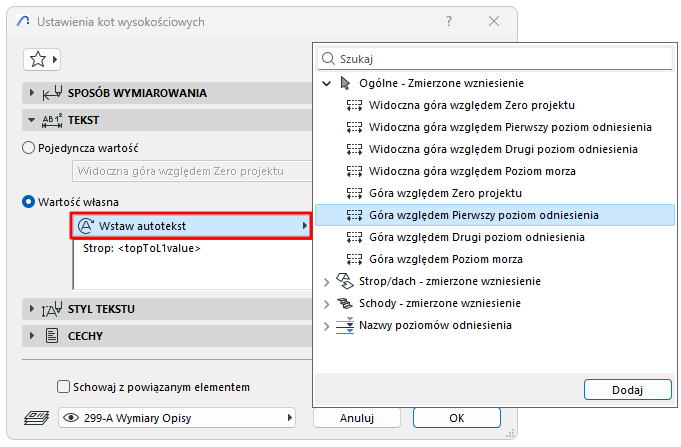

Wstaw autotekst (Koty wysokościowe)

Kliknij , aby wybrać inny poziom wzniesienia (inny niż widoczna góra) i poziom odniesienia.

Podczas edycji wstawionej Koty wysokościowej: dostępne autoteksty zależą od typu elementu.
Nazwy poziomów odniesienia można wyświetlać za pomocą Autotekstu (są to ciągi tekstowe)
Można wyświetlić kilka wierszy tekstu (kliknij Enter, aby przerwać wiersz) i/lub dodać tekst niestandardowy.

Dodawanie indeksu górnego do tekstu wymiarowania

Kliknij przycisk Wstaw symbol indeksu górnego, a następnie dodaj tekst indeksu górnego. (Symbol ten jest wyświetlany w oknie dialogowym jako daszek)

Aby kontynuować tekst zwykłą czcionką, kliknij ponownie przycisk Wstaw indeks górny.

Uwaga: Jeśli w Wartości mierzonej już jest wstawiony indeks górny - ponieważ korzystasz z opcji Dodatkowa dokładność określonej w menu Opcje > Preferencje projektu > Wymiary - dodaj spację przed wstawieniem symbolu indeksu górnego. W przeciwnym razie, trójkącik sam pojawi się w tekście wymiarowania.

Ustaw jednostkę wymiarowania w Opcje > Preferencje projektu > Wymiary).

Zobacz Wymiarowanie (Preferencje).
