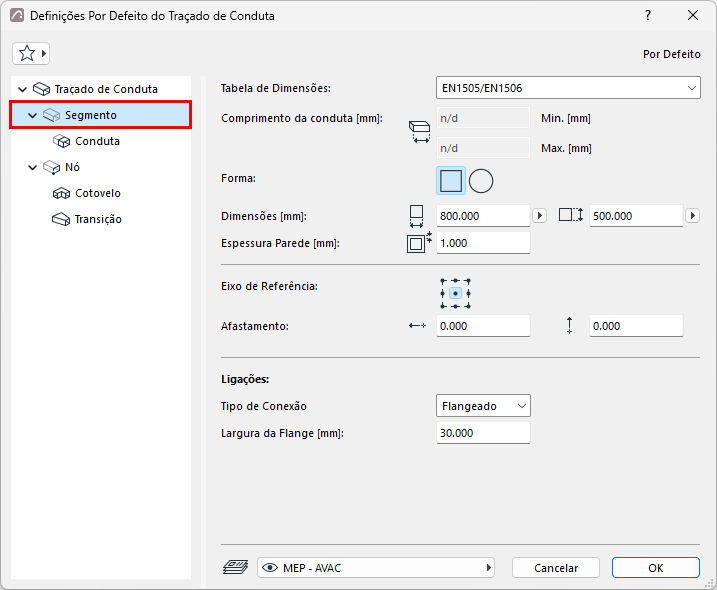

Definições do Segmento de Traçado



Tabela de Dimensões

Seleccione uma Tabela de cotas. (Defina tabelas em Especificações da Rota.)

Comprimento da conduta

Estes dados são apresentados se tiver definido "Usar comprimentos individuais" nas Especificações do Traçado.

Ver Utilizar comprimentos individuais para tubos e condutas.

Forma

(Apenas conduta:) escolha uma secção transversal: Rectangular ou Circular.

Cotas

  • (Apenas conduta:) para rectangular: introduza as cotas da secção transversal.
  • Seleccione uma cota circular standard a partir das Tabelas de Cotas definidas.
    Nota: é possível personalizar a secção transversal de qualquer segmento durante a introdução - ver Alterar o parâmetro Traçado durante o trabalho.

Espessura Parede

Espessura do Elemento MEP Parede.

Alinhamento e afastamento

Ver Editar linha de referência do segmento - alinhamento e desvio

Tipo de Conexão

Seleccione o tipo adequado (por exemplo, Flangeado, Soldado, Simples) - isto varia consoante o tipo de Traçado. Introduza uma largura/diâmetro, conforme aplicável.

Os cotovelos e nós do segmento utilizarão estas ligações em conformidade.

Nota: Quando se liga um elemento de itinerário a um objecto MEP autónomo, o elemento de itinerário "herda" automaticamente o sistema MEP do ponto de ligação do objeto.
