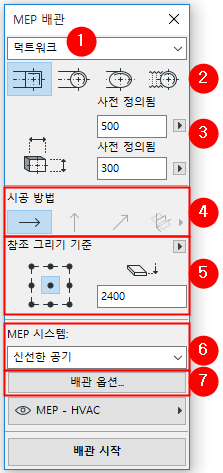

MEP 배관 팔레트에서 원하는 옵션을 설정합니다(창> 팔레트 > MEP 배관).
참고: 필요할 경우 배관을 설정하면서 이러한 옵션을 변경할 수 있습니다.
1.더크워크, 파이프워크, 케이블링 중에서 선택합니다.
2.배관된 요소에 대해 황단면 지오메트리 환경설정을 선택합니다 (사각형, 원형, 타원형 또는 (덕트워크 전용) 플렉시블).
3.횡단면에 대한 직경 또는 높이/폭 값을 입력합니다.
–팝업에서 사전 정의 값을 입력하거나 사용자 정의를 선택하고 사용자 정의 값을 입력하십시오.
–사전 정의 크기와 설명은 MEP 환경설정에서 편집할 수 있습니다. (옵션 > 프로젝트 환경설정 > MEP 환경설정).

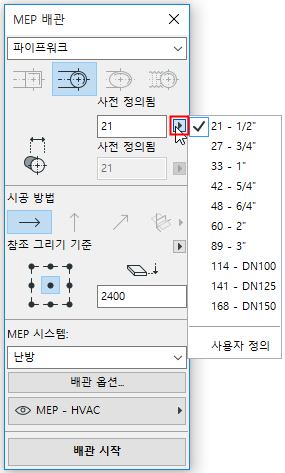

사전정의된 파이프 관경 선택
4.시공 방법: 새로 만든 배관은 기본적으로 "일정 높이값"으로 설정됩니다. ((참조: 배관 중 높이값 변경.) 배관 작업을 시작한 후 높이를 변경할 수 있습니다.
5.기준선 위치/높이: 9개 점 중에서 기준선을 나타낼 점 하나를 선택합니다. 이 기준선은 배관 작업 중에만 유효하며 배치하는 요소의 기준점을 나타냅니다.

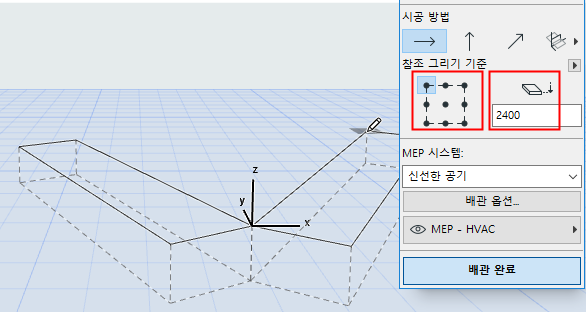

이 이미지에서는 기준선이 덕트의 왼쪽 상단 모서리를 따라 지나갑니다.
6.이 배관 작업에 대해 MEP 시스템 속성을 선택합니다.
7.필요한 경우 추가 배관 옵션을 조정합니다. (참조: 배관 옵션.)
8.배관된 요소를 배치할 레이어를 선택합니다.
