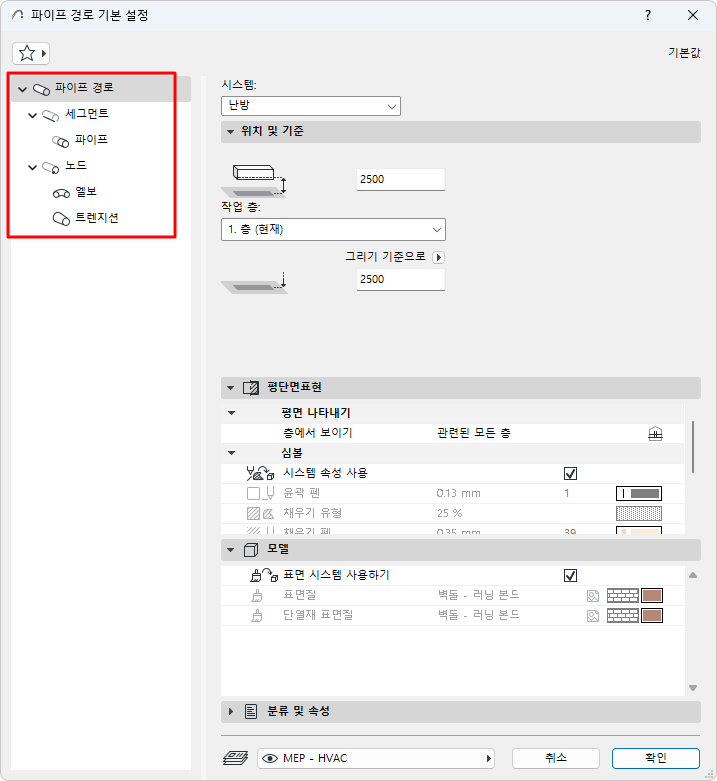

각 MEP 경로(덕트 경로, 케이블 캐리어 경로 및 파이프 경로)는 주요 경로 요소와 그 하위 요소인 세그먼트 및 노드의 계층 구조로 구성됩니다.
각 경로 설정 대화상자는 이 계층 구조를 반영합니다. 설정 페이지를 사용하여 경로 요소 및 하위 요소의 기본 옵션을 설정합니다.
MEP 요소 설정 (덕트, 케이블 캐리어, 파이프, 엘보, 트랜지션)
유사한 Archicad 도구(예: 난간)와 마찬가지로 특정 하위 요소를 사용자 지정할 수 있습니다. 설정이 사용자 지정되어 더 이상 기본값이 아닌 경우 대화상자에 사용자 지정 설정이 적용되었음을 알리는 알림이 표시됩니다.
1.경로 도구 기본 설정 열기

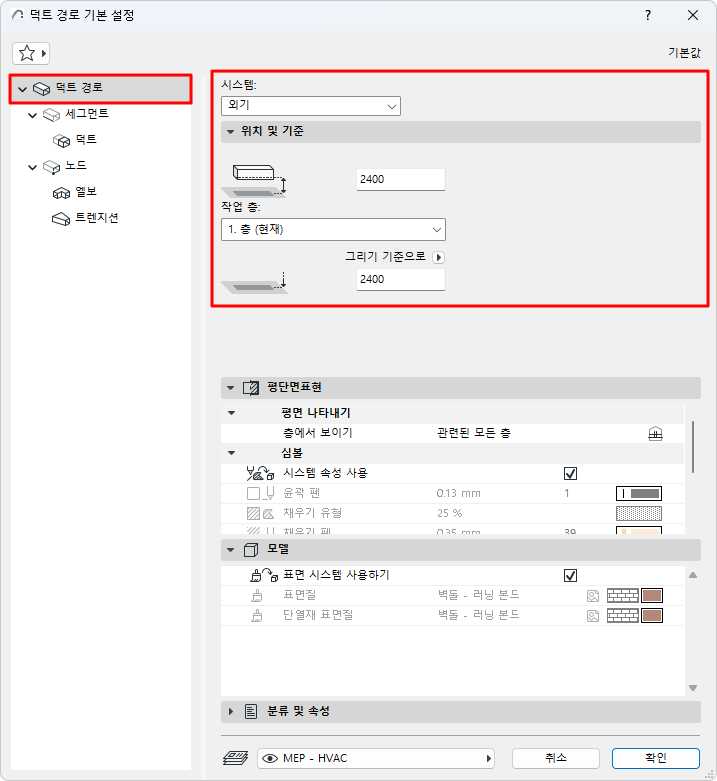

2.기본 경로 설정 페이지에서 시스템을 선택합니다. MEP 시스템은 2D 및 3D로 경로의 외형을 정의합니다. MEP 시스템 참조.
3.경로 요소의 위치 및 기준을 설정합니다:
•작업 층 및 해당 층 레벨의 오프셋
•선택한 기준 레벨에 대한 하단 오프셋
전체 경로 요소의 외형은 균일하며 특정 하위 요소의 외형은 사용자 지정할 수 없습니다.
•층에 표시: MEP 경로를 표시할 층을 선택합니다. 모든 MEP 요소에 대한 기본 설정 옵션은 "모든 관련 층"입니다.
–직선형 세그먼트는 교차된 층에서 절단으로 표시됩니다
–층을 교차하는 기타 (비-직선형) MEP 요소는 절단 표시가 없습니다. 이들은 한 층 또는 다른 층에서 보입니다.

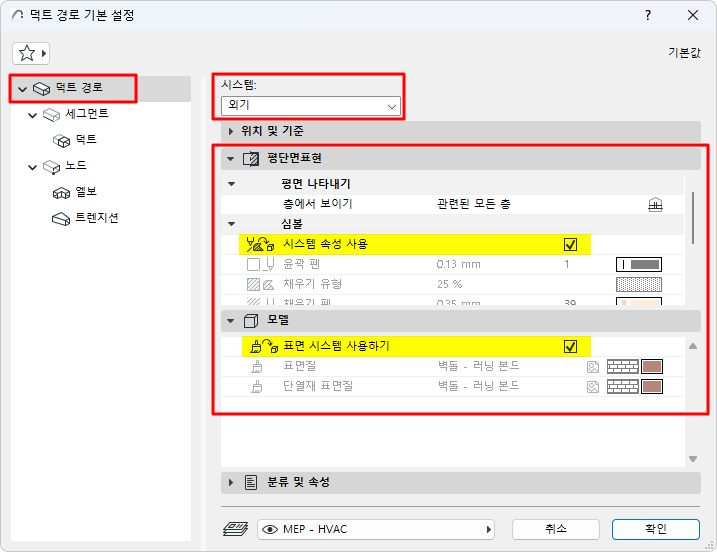

•채우기, 선 및 표면: 기본적으로 경로는 대화상자 상단에서 선택한 시스템의 속성을 사용합니다. '시스템 속성 사용' 체크박스(평/단면 및 모델 모두)는 기본적으로 체크 표시되어 있습니다:
•이 경로에 대한 MEP 시스템 속성을 재정의하려면 "시스템 속성/표면 사용"을 선택 취소하여 로컬 컨트롤을 활성화하고 시스템 설정을 재정의합니다.

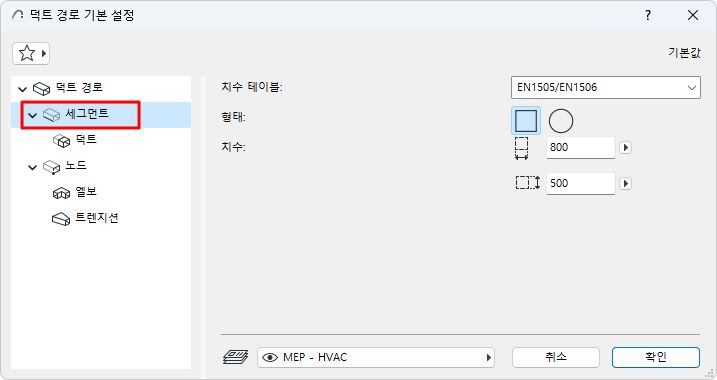

•치수 표를 선택합니다.
참고: 표 정의는 경로 환경설정에서 합니다.
•(덕트만 해당:) 단면을 선택합니다: 직사각형 또는 원형.
•단면 치수를 입력합니다.
참고: 입력하는 동안 모든 세그먼트의 단면을 사용자 지정할 수 있습니다. 즉석에서 경로 매개변수 변경참조.

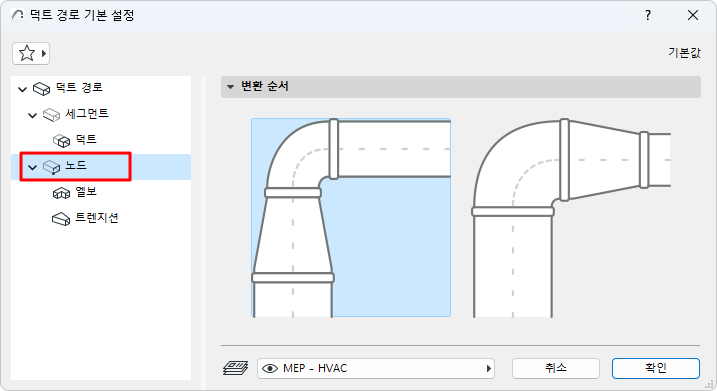

노드에서 엘보 트랜지션 요소의 순서를 설정합니다.
디자인 기준
이 값을 기준으로 엘보 반경을 정의합니다. (최소: 0.6)
이 각도를 기준으로 트랜지션의 길이를 계산합니다. 두 포트 사이의 델타가 클수록 트랜지션이 길어집니다.
MEP 요소 설정 (덕트, 케이블 캐리어, 파이프, 엘보, 트랜지션)

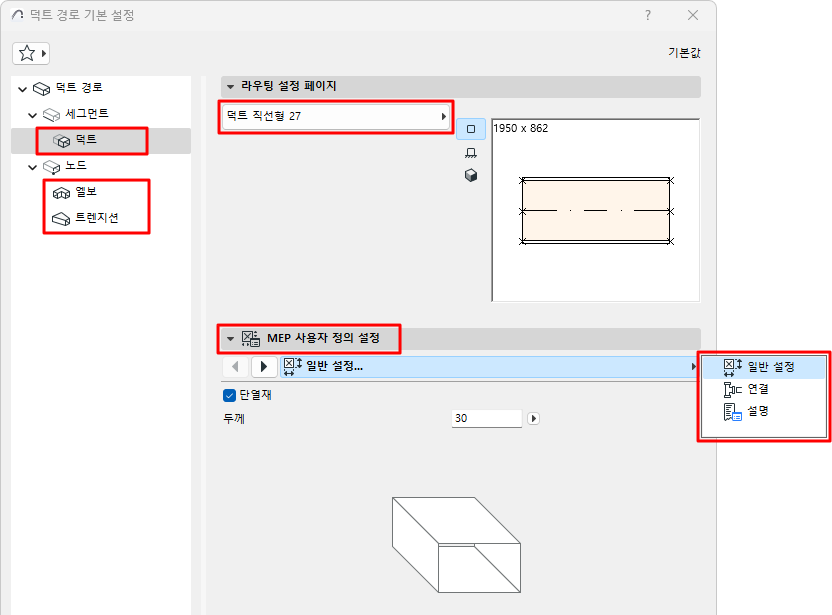

•이 경로의 세그먼트 또는 노드 부분에 대한 MEP 요소를 선택합니다.
•아래 패널에서 사용자 지정 설정을 설정합니다. (사용 가능한 설정은 MEP 요소에 따라 다릅니다.)
단열
요소의 외부 표면에 단열층을 추가했는지 확인합니다. 그런 다음 해당 단열의 두께 값을 입력합니다.

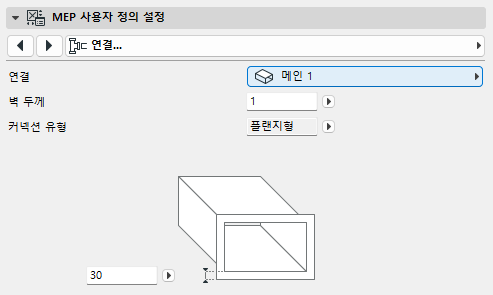

연결 포트에 대한 매개변수를 설정합니다.
벽 두께
이는 MEP 요소의 벽의 두께입니다.
연결 유형
적절한 유형(예: 플랜지형, 용접형, 단순형)을 선택합니다. (경로 유형에 따라 다름) 해당되는 경우 폭/지름을 입력합니다.

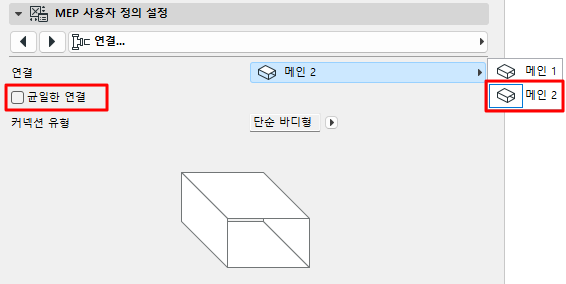

두 번째 포트에 다른 연결 유형을 사용하려면:
1.팝업을 사용하여 두 번째 포트로 전환하기
2."균일한 연결" 상자의 선택을 해제합니다
3.두 번째 연결의 매개변수 편집
•이 경로에서 엘보와 트랜지션에 대한 MEP 요소를 선택합니다.
•아래 패널에서 사용자 지정 설정을 설정합니다.
