Ez a funkciókészlet lehetővé teszi az építészek és statikusok közötti együttműködést.
Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben
Áttekintés

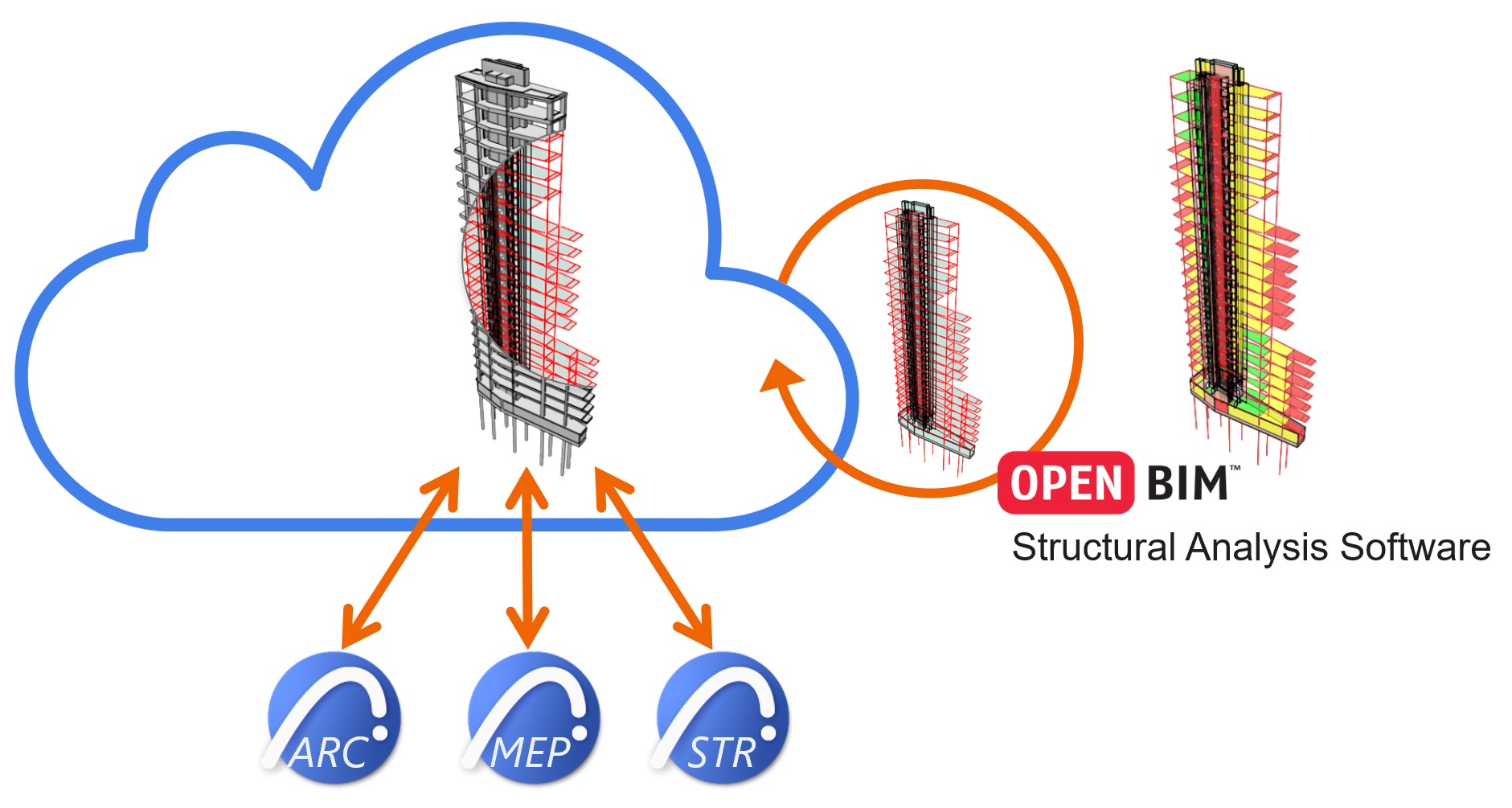

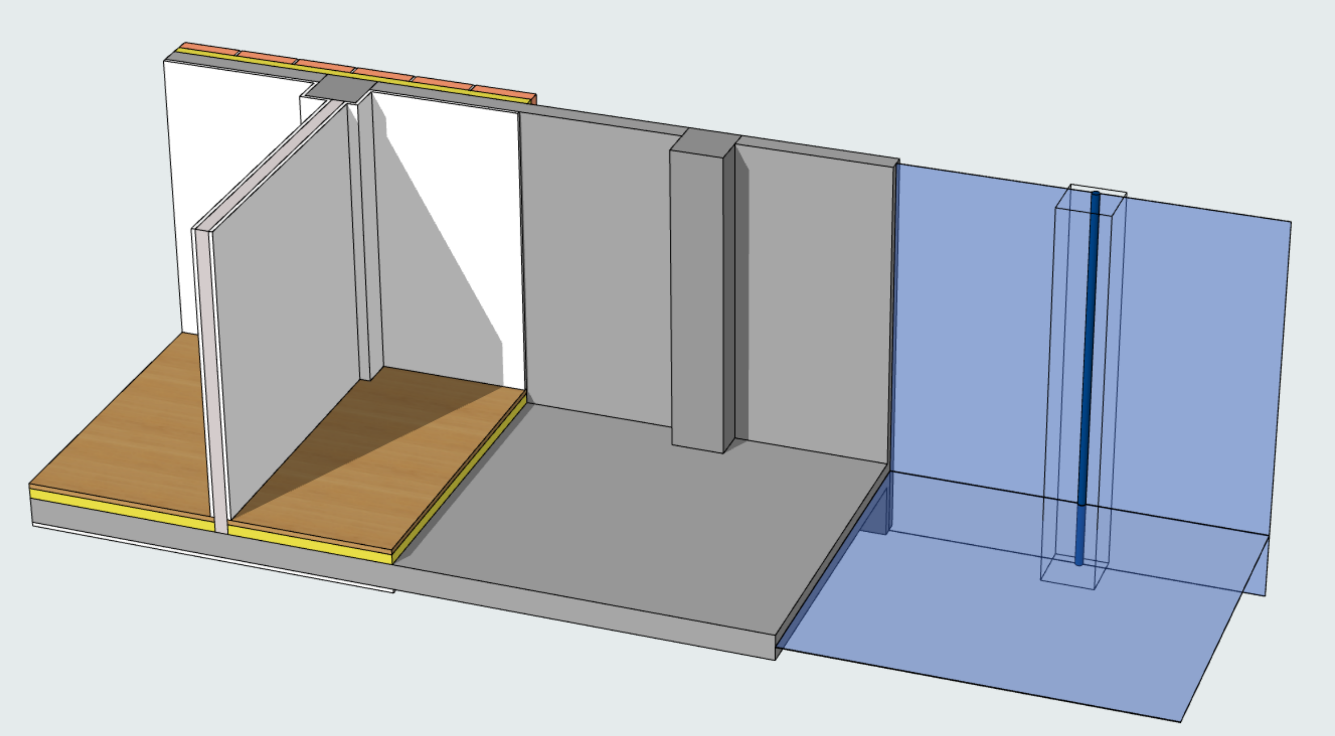

Ebben a munkafolyamatban az ARCHICAD szerkezetelemzési modellt készít a fizikai (építészeti) modell alapján. A szerkezetelemzési modell generálása a háttérben történik, a fizikai modellel egy időben. Mivel a fizikai modell idővel változik, a kapcsolódó szerkezetelemzési modell automatikusan frissül. A szerkezetelemzési modell nem különálló modell, inkább a fizikai modell egyszerűsített ábrázolása.
A szerkezetelemzési modellt exportáljuk a statikusnak, aki megnyitja azt saját szerkezetelemzési programjában (pl. SCIA Engineer).
Az elemzési programban a mérnök elvégzi az elemzés szimulációját és a tervezésoptimalizálást a szerkezetelemzési modellen szükséges változtatások végrehajtásához. Ezután megtörténik a szerkezetelemzési modell exportálása ARCHICAD-be, mely során a fizikai modell frissül az elvégzett változtatásokkal. Ennek a kétirányú munkafolyamatnak köszönhetően nincs szükség a fájlok konvertálására, és nincs adatvesztés sem.
A szerkezetelemzési programok együttműködését a használt szerkezetelemzési formátum (SAF) biztosítja, amelyet célzottan az ilyen szoftverekre optimalizáltak, és amely jóval gyorsabb modellküldési munkafolyamatot tesz lehetővé (az IFC-alapú munkafolyamathoz képest).
Az ARCHICAD 24-től még több új funkció – Modellek összehasonlítása, Feladatkezelés, változáskövetés a Csapatmunkában, valamint Modell ellenőrzése az elemzési és fizikai modellekhez – támogatja ezt a munkafolyamatot.
Hogyan hozható létre szerkezetelemzési modell?
Használja a Szerkezetelemzési modell megjelenítése kapcsolót
•a Nézet menüből
•a Szerkezetelemzési modell eszközsávból
Az ARCHICAD modell mely részei kerülnek be a szerkezetelemzési modellbe?
1.Tartószerkezeti elemek
2.Tartószerkezetet tartalmazó részek
3.Egy arra alkalmas ARCHICAD eszközzel létrehozva. Lásd A szerkezetelemzési modell elemei.
–A gerendák és az oszlopok 1D tagként jelennek meg
–A födémek, falak és egyszerű tetők 2D tagként jelennek meg
4.Elemszinten engedélyezett elemek (jelölje be a „Szerkezeti tag” jelölőnégyzetet az Elembeállításoknál)
5.A modellben a megfelelő Átépítési állapottal szereplő elemek (a „Bontandó” vagy „Új” állapotú és a jelenlegi nézetben rejtett elemek nem jelennek meg a szerkezetelemzési modellben)
6.Az elemcsatlakozások (fólia metszéscsoportok szerint meghatározva) megjelennek a szerkezetelemzési modell geometriájában
7.A fólialáthatóságot a program NEM veszi figyelembe. Az elrejtett fólián lévő elemek is bekerülhetnek a szerkezetelemzési modellbe.
1D és 2D tagok alapértelmezett helyzete
A szerkezetelemzési tag alapértelmezés szerint az elem súlypontjában (1D tagok esetén) vagy az elem magsíkja mentén (2D tagok esetén) jön létre.
Ez az alapértelmezett beállítás minden elemnél módosítható a Beállítások párbeszédpanelen található Külpontosság vezérlővel. Például: használhatja a Külpontosság vezérlőt a födém alapértelmezett beállításainál, így annak 2D tagja mindig födém felső síkján jön létre.
Lásd Külpontosság.
Automatikus igazítás Generálási szabályokkal
A program minden generáláskor automatikusan a „szerkezetelemzési modell generálási szabályait” alkalmazza.
Ezek a szabályok megfelelően módosítják az 1D és 2D tagok geometriáját, valamint bizonyos csomóponti/élmenti kényszerek meghatározásait. A cél a szerkezetelemzési modell optimalizálása úgy, hogy az helyes és a külső elemzési programokkal kompatibilis legyen.
