SAF keresztmetszetek leképezése név szerint

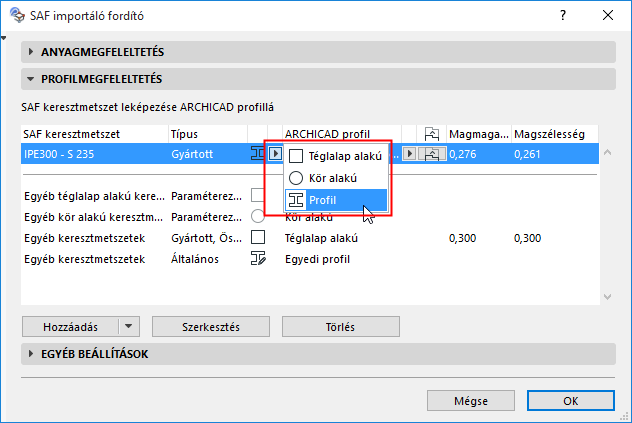

1.A szerkezeti előugró ablakban válassza a Profil lehetőséget.

2.Válasszon az aktuális terv profilattribútumai közül. (Elérhető profilattribútumok: amelyek rendelkeznek maggal, valamint gerendákkal és oszlopokkal használatosak.)

Megjegyzés: Használhatja a Beállítások > Összetett profilok > Szabványos acélprofil importálása parancsot új profilattribútumok hozzáadásához a tervhez.

Lásd még Szabványos acéloszlop vagy gerendaprofil használata.

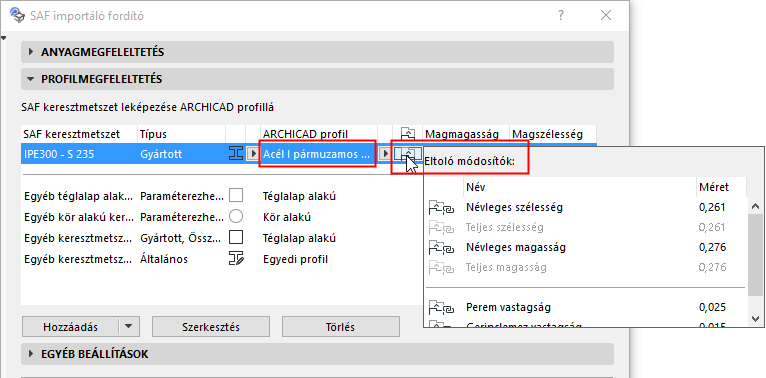

3.Tekintse meg és szükség szerint módosítsa az összetett profil eltoló módosítóit úgy, hogy a leginkább megfeleljenek a beérkező keresztmetszetnek.

A leképezhető SAF keresztmetszetek listájának bővítéséhez lásd: Több SAF keresztmetszet hozzáadása (SAF importálása ARCHICAD-be).

Gyári keresztmetszetek automatikus leképezése

Az olyan beérkező gyári SAF profilok esetén, amelyek NINCSENEK leképezve név szerint a Profilmegfeleltetés listában: az automatikus leképezés alapértelmezett adatbázis szerint végezhető.

Lásd Profilok készítése nem leképezett gyári keresztmetszetekhez (SAF importálása ARCHICAD-be).
