Importált „általános” vagy „parametrikus” SAF keresztmetszetek leképezése

Bármelyik „általános” vagy „parametrikus” SAF keresztmetszet adott elnevezésű ARCHICAD profilnak feleltethető meg (a gyári típusokhoz hasonlóan). (Lásd SAF keresztmetszetek leképezése név szerint.)

Azonban a gyári típusokkal szemben az „általános” és „parametrikus” keresztmetszetek SAF meghatározása olyan geometriai és parametrikus információkat tartalmaz, amelyeket az ARCHICAD újra elkészít vagy felismer.

Az alábbi beállítások segítségével ezek a keresztmetszetek egyedi profiloknak feleltethetők meg, vagy új profilattribútumként készíthetők el ARCHICAD-ben.

1. lehetőség: Leképezés egyedi profilként

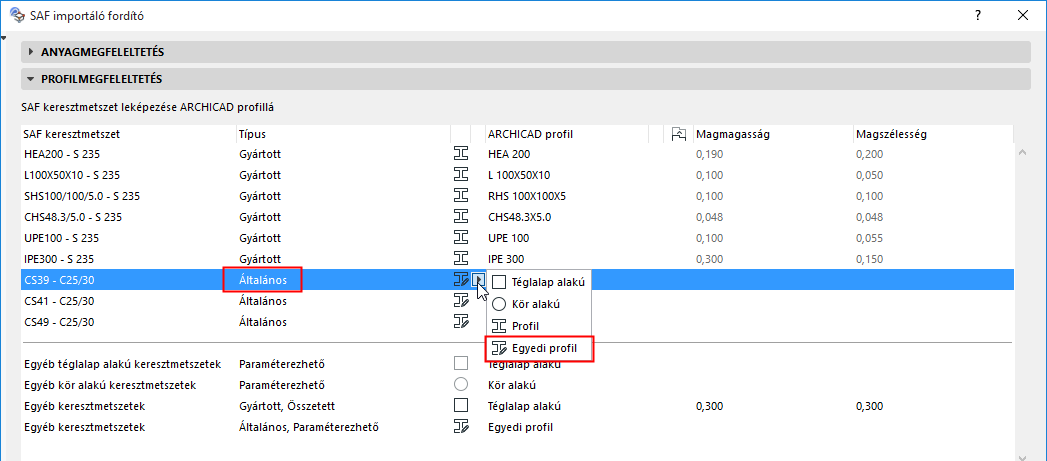

Bármely „általános” típusú SAF keresztmetszet importálható egyedi profilként.

Emellett bizonyos „parametrikus” típusú SAF keresztmetszetek is importálhatók egyedi profilként.

Lásd Az ARCHICAD által felismert parametrikus SAF keresztmetszetek.

•Az SAF keresztmetszet sokszögének értelmezése és beágyazása megfelelő az egyedi profilon belül, az anyagra vonatkozó információk nélkül. (Anyaguk hozzárendelése az Anyagmegfeleltetés panel szerint történik.)

•Ez az egyedi profil nem jelenik meg az ARCHICAD attribútumai között, nem listázható név szerint, és másképpen sem lehet hivatkozni rá az ARCHICAD tervben.

Megjegyzés: Az ARCHICAD-be történő importálás után az egyedi profil elhelyezhető a tervben, majd menthető névvel rendelkező profilattribútumként.

Az ilyen bejövő keresztmetszetek meghatározott ARCHICAD profilattribútumként történő leképezéséhez hajtsa végre az alábbi két munkamenet egyikét.

2. lehetőség: új ARCHICAD profilattribútum létrehozása az Attribútumkezelőben

1.Nyissa meg a Beállítások > Elemattribútumok > Attribútumkezelő opciót.

2.Kattintson az Importálás gombra.

3.Keresse meg az erre a célra előkészített .xlsx (SAF) fájlt.

Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához.

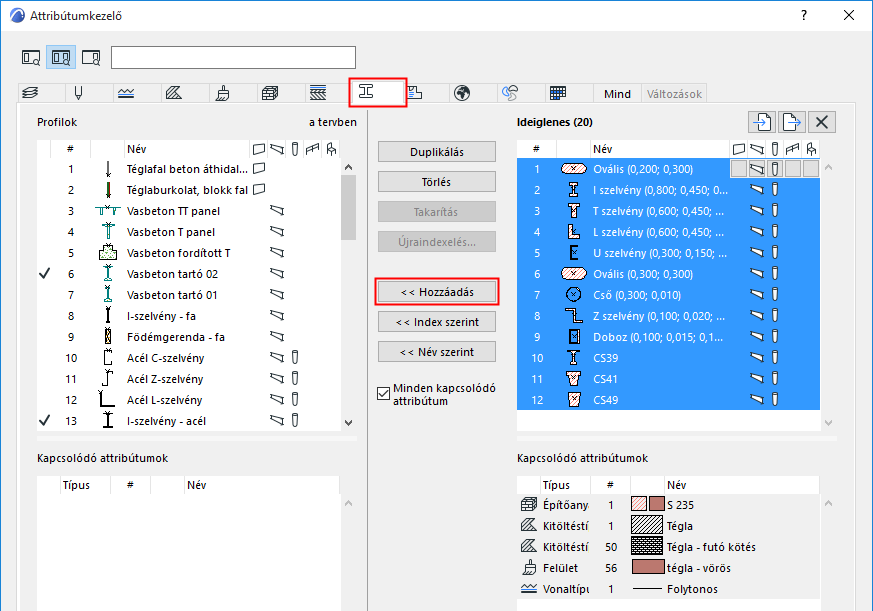

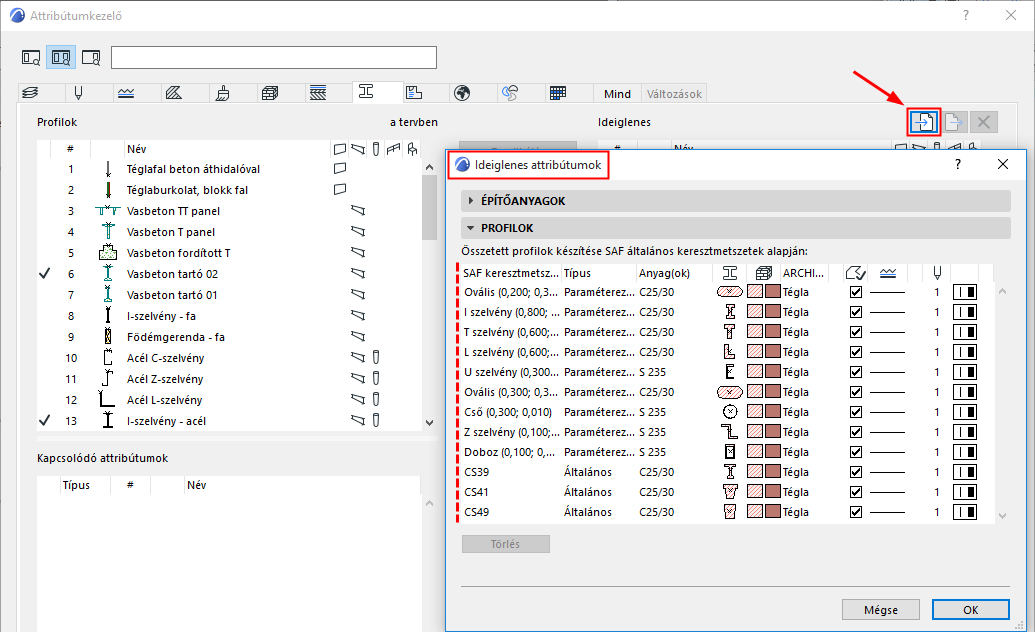

4.Megjelenik az ideiglenes attribútumokat tartalmazó párbeszédablak. A Profilok panelen található a lehetséges új összetett profilattribútumok listája, amely a bejövő fájlban szereplő SAF keresztmetszeteken (általános típusok és támogatott parametrikus típusok) alapul.

5.Rendeljen hozzá ARCHICAD építőanyagot, kitöltést, vonalat és tollat a hozzáadni kívánt SAF keresztmetszetekhez.

Megjegyzés: Ha egy keresztmetszet több SAF anyagot tartalmaz, csak egy ARCHICAD építőanyag rendelhető hozzá. Azonban miután hozzáadtuk azt új profilként az ARCHICAD tervhez, a Profilszerkesztő segítségével mindegyik magösszetevőhöz beállítható másik építőanyag.

6.Kattintson az OK gombra ezek hozzáadásához ideiglenes elemként az Attribútumkezelő Profilok oldalához.

7.Szükség szerint adja hozzá ezeket az ARCHICAD tervhez.

8.Akkor a beérkező SAF keresztmetszet leképezhető a megfelelő, névvel rendelkező ARCHICAD profilattribútumokra („Egyedi profil” helyett).
