Linha de Referência
A Linha de Referência é a linha/polilinha/arco de introdução original que desenha na janela. Se utilizar o método de Cercadura para criar uma Parede Cortina, o primeiro segmento a ser desenhado na Cercadura é a Linha de Referência.
Pode Rodar a orientação da Parede Cortina relativamente à Linha de Referência, utilizando o comando Rodar na Caixa de Informações.

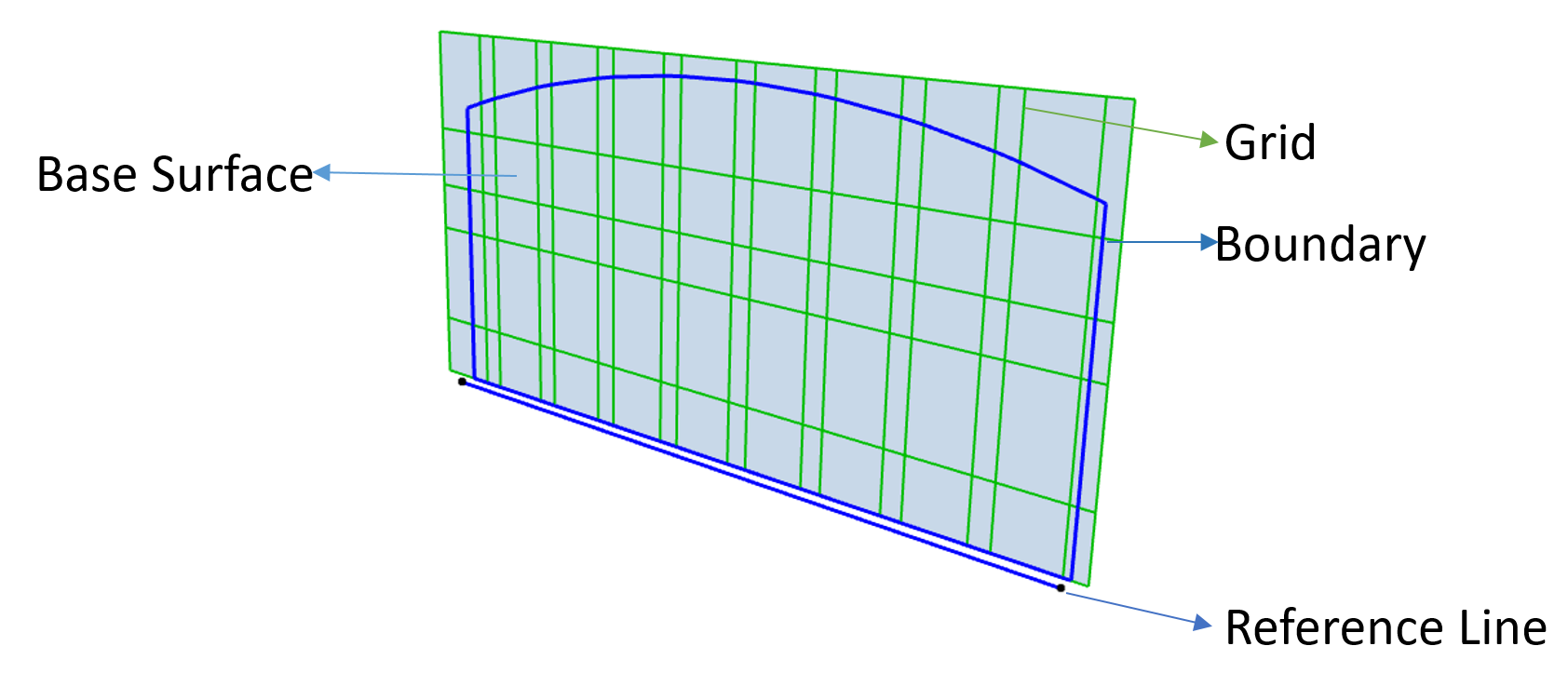

A Linha de Referência faz parte do Esquema da Parede Cortina (juntamente com o padrão da Grelha de Esquema, a Cercadura e a Superfície da Base.)
Posteriormente, pode editar a Linha de Referência de uma Parede Cortina colocada.
Ver Editar a Linha de Referência da Parede Cortina.
Superfície de Referência
A Superfície de Referência é um plano imaginário ou superfície em arco criada automaticamente pelo ARCHICAD, ao extrudir a linha de entrada (polilinha, arco) que desenhou. Muitas vezes, irá colocar a sua linha de entrada juntamente com um elemento ARCHICAD existente (p. ex. laje); a Superfície de Referência é extrudida a partir desta linha de entrada.
A Superfície da Base define a forma e a orientação da Parede Cortina. É a superfície na qual os membros físicos da Parede Cortina (Moldura, Painéis) se encontram. A Superfície da Base pode coincidir com a Superfície de Referência; provavelmente irá afastá-la. Quando move ou roda a Parede Cortina como um todo, é a Superfície da Base, que está a mover; a Linha de Referência e a Superfície de Referência move-se juntamente com a Superfície da Base.
A Superfície da Base da Parede Cortina é um plano infinito - excepto quando se baseia numa forma curva. (A Superfície da Base da Parede Cortina curva é cilíndrica e é apenas infinita na direcção do eixo do cilindro.)
Um Base de Superfície Infinita da Parede Cortina dá-lhe uma grande liberdade ao ligar a Parede Cortina a outros elementos e ao adicionar porções de Parede Cortina múltiplas limitadas a qualquer Parede Cortina.
Ver Acrescentar Cercadura de Parede Cortina Adicional.
Cercadura
A Cercadura é um polígono simples na Superfície da Base, que representa os limites físicos da Parede Cortina.
A Linha de Referência faz parte do Esquema da Parede Cortina (juntamente com a Grelha de Esquema, a Cercadura e a Superfície da Base.)
Dependendo do método de geometria utilizado para criar a Parede Cortina, a Cercadura tanto pode ser desenhada por si, como criada pelo ARCHICAD, de acordo com os parâmetros de entrada.
Pode desenhar cercaduras adicionais numa Parede Cortina existente - o que lhe dá liberdade para dividir a Parede Cortina em partes, enquanto ainda a mantém como um elemento individual: todas as parte da Parede Cortina utilizam o Esquema idêntico.
Ver Acrescentar Cercadura de Parede Cortina Adicional.
A Moldura de Cercadura da Parede Cortina coincide também com esta Cercadura poligonal.
Pode editar a Cercadura da Parede Cortina, tal como outro polígono qualquer.
Esquema
O Esquema contém as definições de geometria essenciais (Superfície da Base, Grelha de Esquema, Linha de Referência) da Parede Cortina.
Utilize as Definições do Esquema para organizar o padrão da linha de grelha em duas direcções ("linha" e "coluna"). O Esquema define também as classes às quais as molduras e os painéis dentro do padrão básico pertencem.
Ver Definições do Esquema da Parede Cortina.
Todos os outros membros da Parede Cortina (Molduras, Painéis, Acessórios, Junções) estão anexados ao Esquema.
Grelha de Esquema
A Superfície da Base é cruzada por uma Grelha de Esquema (linhas de grelha em linhas e colunas, definidas como parte do Esquema da Parede Cortina.)
A Grelha de Esquema define a localização original e a disposição de Molduras e Painéis na Parede Cortina. Pode editar a Grelha de Esquema (apagar, adicionar linhas de grelha, mover ou rodá-las). Alterar para a geometria da Grelha de Esquema irá alterar, respectivamente, para a geometria das Molduras e Painéis.
Ver Editar Grelha e Linhas de Grelha no Modo de Edição.
Moldura
Cada classe de Moldura (p. ex., Cercadura, Montante, Travessa ou qualquer outra classe definida pelo utilizador) tem definições únicas. As Molduras são anexadas à Grelha de Esquema quando cria uma Parede Cortina, assim se mover ou apagar a Linha de Grelha, move ou apaga a Moldura. (No modo de Edição da Parede Cortina, pode colocar Molduras adicionais independentes da Grelha de Esquema.)
Ver Molduras de Parede Cortina.
Painel
Os Painéis são superfícies lisas - geralmente vidradas - da Parede Cortina. Paredes Cortina têm duas classes predefinidas: Principal e Distinto e ainda todas as classes de Painel definidas pelo utilizador. Os Painéis são sempre colocados entre Molduras.
Ver Painéis de Parede Cortina.
Junção
Uma Junção de Parede Cortina é uma estrutura opcional que serve para ligar painéis à Moldura. No ARCHICAD, a Junção é um Objecto GDL e pode ser colocado um a um, ou automaticamente em cada intersecção.
Ver Junções de Parede Cortina.
Acessórios
Os Acessórios são opcionais, membro não-estruturais - tais como uma sombra do sol - anexada à Parede Cortina. Estes Objectos GDL colocados em qualquer Moldura de uma Parede Cortina existente.
