幕墙面板设置

幕墙设置面板页面内包括了与每个面板分类相关的设置。

面板工具设置 (在编辑模式中)包含几乎相同的控制项。

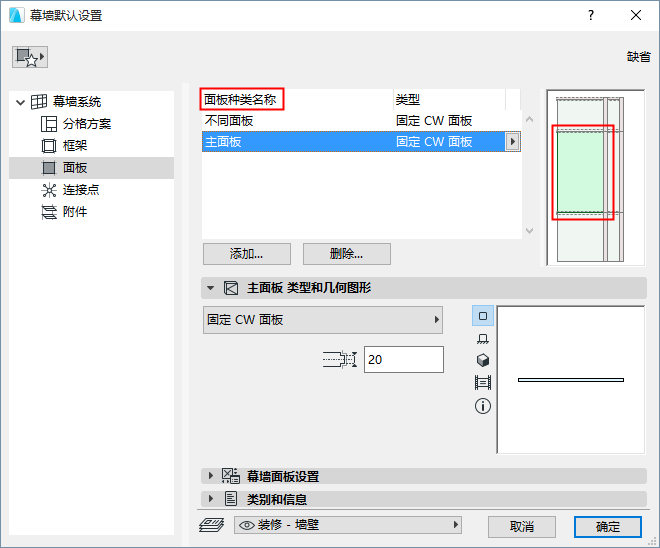

面板类型列表

对话框顶部按照名称和类型列出了可用的面板种类。

面板类型是由用户预先定义的(或由默认设置提供 - 比如主面板和次面板)。新建面板类型可以被添加或删除。

选定类型已在预览窗口中强调。预览窗口也可以显示面板的颜色。


您可以添加或删除面板类型 - 如下。

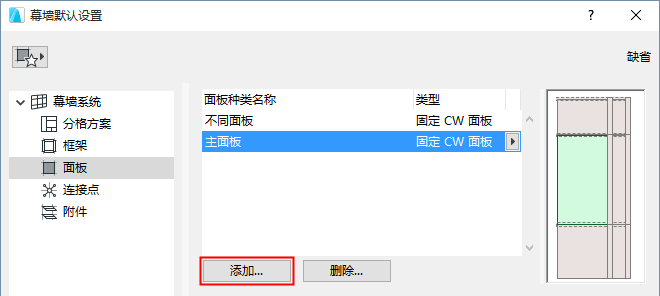

添加面板种类

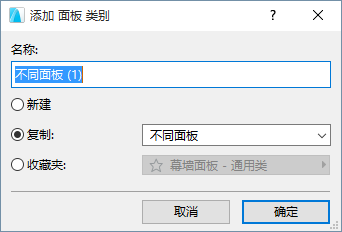

1。点击添加 按钮。在弹出的对话框中:



新建:基于默认框架创建一个新的面板类型(比如,内嵌式)

复制:复制当前选定的面板类型并重命名

收藏夹:点击弹出框以选择一个面板收藏夹。新建面板类型会使用收藏夹设置。

重命名面板类型

双击列表中的类型,并根据所需重命名。

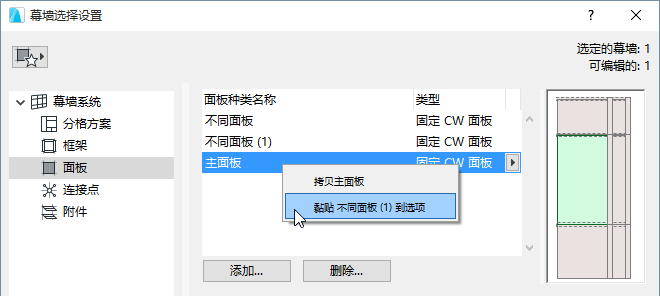

复制粘贴分类之间的面板设置

在面板设置中,右键单击任意面板名称以复制其设置。

右键单击任意其他面板来为该面板插入复制好的设置。


基于自定义面板添加面板类型

另一种方法是创建一个新面板类型,也就是在编辑模式中对单一的面板进行自定义,然后将此设置作为一个新建面板类型进行保存。

1。选择幕墙并转入幕墙编辑模式。

2。选择一个面板并自定义。现在这个分类名为“自定义”。

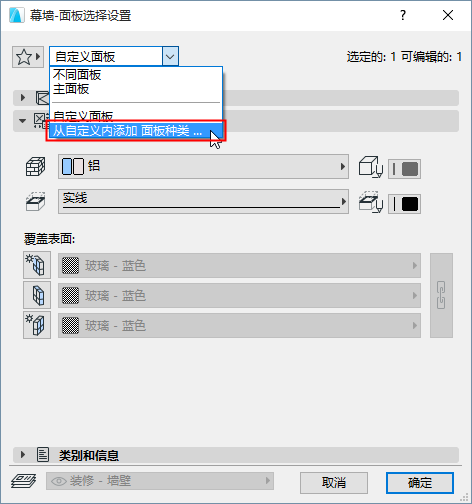

3。在信息框内的面板类型弹出框中,点击从自定义中添加面板类型...


4。使用弹出对话框以命名一个新的面板类型。

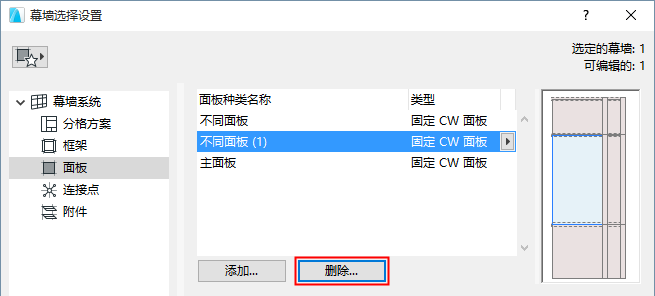

删除面板类型

1。选择一个或多个面板类型删除。


2。点击 删除。

3。在弹出的对话框中:


选择即将要删除的分类中的“如何转换面板”:

删除面板

转换到另一个面板类型: 选择一个现有面板类型。

选择 面板类型和几何图形

用于对话框顶部列表中的选定面板类型: 在面板类型与几何图形面板上,从弹出列表中选择一个类型。

然后设置可用的几何参数。

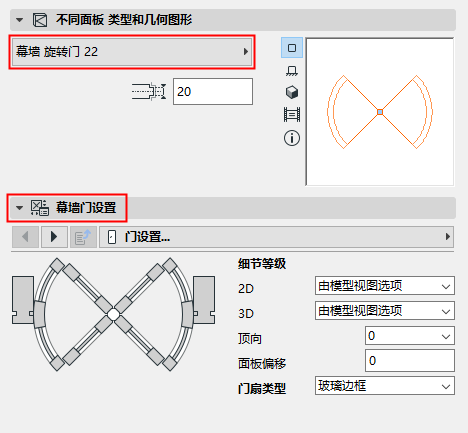

部分面板需设计为门和窗。

参见在幕墙中放置门或窗类型面板

创建 自定义 组件,包括门、窗、幕墙、楼梯、栏杆

基于选定面板类型的以下可用面板设置。

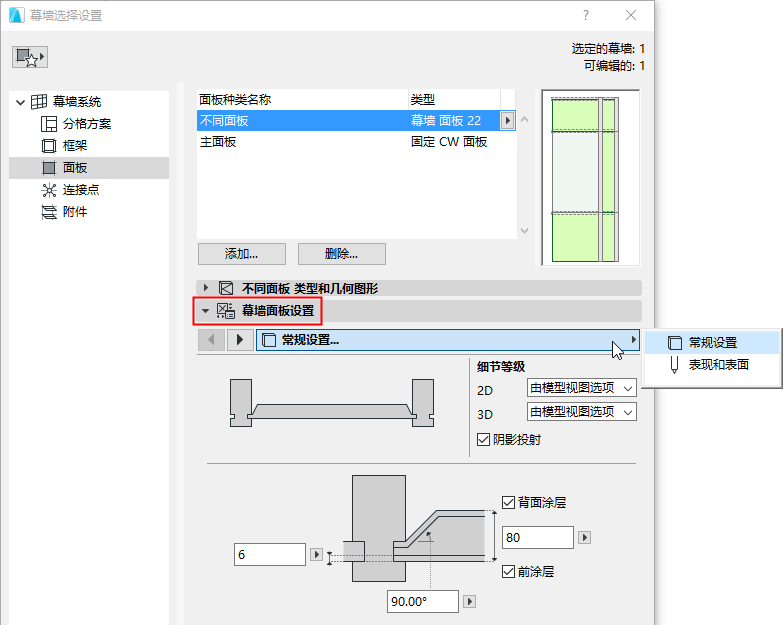

面板组件设置

对于所选面板类型,您可以设置多种参数,就像在GDL-型组件上设置的一样。

请注意,您可以根据可用性对模型视图选项设置内的2D及3D细节等级进行覆盖。
