设置倾斜或复杂墙中的窗/门面板

在墙中可放置各种类型的窗和门,包括多边形、倾斜和复杂性形状的门。

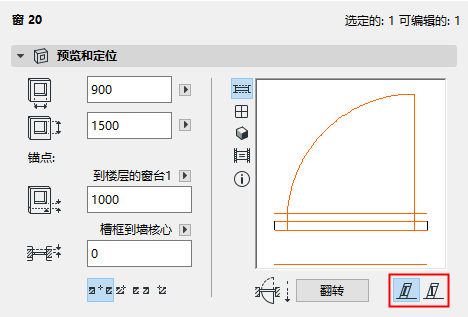

如果项目包含倾斜墙,则使用门/窗 洞口平面 图标 (门/窗预览和定位面板) 使洞口平面与墙平面关联或保持垂直。


与墙关联:窗/墙的倾斜度与放置它们的墙关联。在倾斜的墙上,窗/门的倾斜角度与墙相同。在双倾斜墙上,窗/门倾斜角度与放置它们的墙的一侧相同。因此,如果将窗/门移动到墙的另一侧,其斜度将作出相应的改变。


竖直:窗/门将被垂直放置,不考虑放置它的墙的类型。


复杂截面墙中,窗/门的倾斜度在截面管理器中确定:使用设计图层面板中的打开参考图层可定义复杂墙上窗/门的倾斜。

更多信息,参见复杂截面
